Diagramas de fusíveis, localização das caixas de fusíveis para Volvo XC60 Recharge Plug-in Hybrid (2021, 2022, 2023, 2024).
Substituindo fusíveis
Caso algum componente elétrico ou função deixar de funcionar, isso pode dever-se ao facto de o fusível desse componente estar sobrecarregado, devendo ser substituído. Em algumas caixas de fusíveis pode encontrar-se um alicate especial para melhor agarrar o fusível.
- Localize o fusível correto nas listas de fusíveis das diferentes centrais elétricas.
- Puxar para fora o fusível e ver se o fio curvo no interior está queimado.
- Nesse caso, substitua por um fusível novo da mesma cor e amperagem.
Se o mesmo fusível sobrecarregar repetidas vezes, isso indica a existência de alguma avaria no componente. A Volvo recomenda o contacto com uma oficina autorizada Volvo para verificação.
Atenção!
- Nunca substitua um fusível por um objeto estranho ou por um fusível com amperagem superior. Pode desse modo causar danos ao sistema elétrico e dar origem a incêndio.
- Os cabos cor-de-laranja apenas podem ser manuseados por pessoal autorizado.
- Uma série de componentes do automóvel funcionam com alta-tensão que pode ser perigosa perante intervenções indevidas.

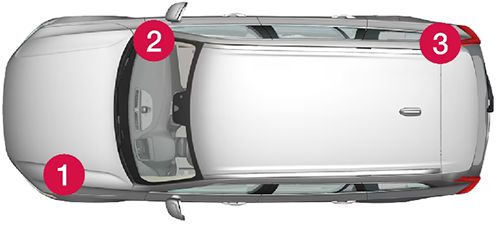

Localização da caixa de fusíveis
- Compartimento do motor.
- Sob o porta-luvas.
- Compartimento da bagagem/carga.
Fusíveis sob o porta-luvas
Os fusíveis na central elétrica sob o porta-luvas protegem, entre outros, a tomada elétrica, os mostradores e os módulos das portas. A central encontra-se atrás do tapete do chão/painel lateral.

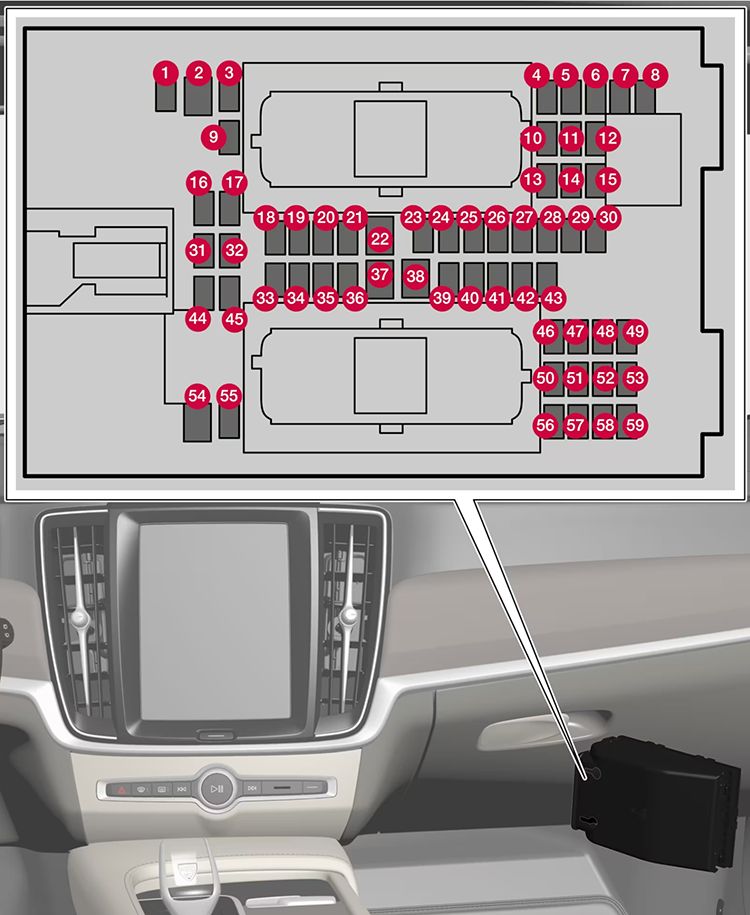

Diagrama de fusíveis
| № | A | Tipo | Função |
|---|---|---|---|
| 1 | 10 | Micro | 2021: Módulo de média tensão 2022-2024: Módulo de comando da bateria 48 V |
| 2 | - | MCase1 | - |
| 3 | - | Micro | - |
| 4 | 5 | Micro | Sensor de movimentos |
| 5 | - | Micro | - |
| 6 | 5 | Micro | Mostrador do condutor |
| 7 | 5 | Micro | Unidade de botões da consola central |
| 8 | 5 | Micro | 2021-2022: Sensor de Sol 2023-2024: Sensor de Sol, Transponder para taxa de circulação |
| 9 | - | Micro | - |
| 10 | 15 | Micro | 2022-2024: Sistema Infotainment |
| 11 | 5 | Micro | Módulo do volante |
| 12 | 5 | Micro | Módulo de comando do disco de arranque e do travão de estacionamento |
| 13 | 15 | Micro | Volante com aquecimento elétrico* |
| 14 | 5 | Micro | 2023-2024: Sensor de partículas do ar (APMS) |
| 15 | - | Micro | - |
| 16 | - | Micro | - |
| 17 | - | Micro | - |
| 18 | 10 | Micro | Módulo de comando do sistema de climatização |
| 19 | 7,5 | Micro | Bloqueio direção |
| 20 | 10 | Micro | Porta de diagnóstico OBD-II |
| 21 | 5 | Micro | Mostrador central |
| 22 | 40 | MCase1 | Módulo do ventilador do comando de climatização, dianteiro |
| 23 | 5 | Micro | USB-hub |
| 24 | 7,5 | Micro | 2021-2022: Iluminação dos comandos; Iluminação interior; Antiencadeamento do espelho retrovisor interior*; Sensor de chuva e de sol*; Teclado na consola de túnel, junto ao espaço de pernas do banco traseiro*; Bancos dianteiros de comando elétrico*; Painéis de comando nas portas traseiras; Módulo do ventilador para o comando da climatização esquerdo / direito 2023-2024: Iluminação dos comandos, Iluminação do habitáculo, Antiencadeamento do espelho retrovisor interior*, Sensor de chuva e de luz*, Bancos dianteiros de comando elétrico*, Painéis de comando das portas traseiras, Módulo do ventilador do comando de climatização, lonizador, Unidade de botões da consola de túnel junto ao espaço das pernas do banco traseiro* |
| 25 | 5 | Micro | 2021: Módulo de comando para funções de apoio ao condutor 2023-2024: Câmara, dianteira* |
| 26 | 20 | Micro | Consola do teto* |
| 27 | 5 | Micro | Head-up-display* |
| 28 | 5 | Micro | Iluminação do habitáculo |
| 29 | 5 | Micro | Placa de carregamento sem fios* |
| 30 | 5 | Micro | 2021: Mostrador na consola do tecto (Avisador do cinto de segurança / Indicador do airbag no lugar do passageiro dianteiro) 2022-2023: Mostrador da consola do teto 2024: Mostrador da consola do teto, Módulo da câmara grande angular |
| 31 | - | Micro | - |
| 32 | - | Micro | - |
| 33 | - | Micro | - |
| 34 | 10 | Micro | 2022-2024: Motor elétrico traseiro |
| 35 | 5 | Micro | Módulo de comando do automóvel ligado à Internet, Módulo de comando dos serviços Volvo |
| 36 | - | Micro | - |
| 37 | 40 | MCase1 | Módulo de comando áudio (amplificador) |
| 38 | - | MCase1 | - |
| 39 | 5 | Micro | Módulo da antena (TCAM) |
| 40 | 5 | Micro | Módulo de comando do conforto do banco, dianteiro* |
| 41 | 5 | Micro | Bloqueio de álcool* |
| 42 | 15 | Micro | Limpa vidro traseiro |
| 43 | 15 | Micro | Módulo de comando da bomba de combustível |
| 44 | 5 | Micro | 2021: Bobina de relé para a bomba do óleo da transmissão, Conversor Tensão Média; Motor de arranque integrado 2022-2024: Bobina de relé da bomba do óleo da transmissão |
| 45 | 5 | Micro | 2021: Abertura do porta-bagagens / tampa do porta-bagagens com movimento do pé* 2022-2024: Módulo de comando para as funções de apoio ao condutor (segurança ativa) |
| 46 | 15 | Micro | Aquecimento do assento lado do condutor dianteiro |
| 47 | 15 | Micro | Aquecimento do assento lado do passageiro dianteiro |
| 48 | 7,5 | Micro | Bomba do líquido de arrefecimento |
| 49 | 5 | Micro | 2023-2024: Purificador de ar |
| 50 | 20 | Micro | Banco do condutor dianteiro de comando elétrico* |
| 51 | 20 | Micro | 2021: Módulo de comando da suspensão (chassis ativo)* 2022-2024: Módulo do amortecimento ativo* |
| 52 | 5 | Micro | 2022-2024: Abertura do porta-bagagens / tampa do porta-bagagens com movimento do pé* |
| 53 | 10 | Micro | 2021: Módulo de comando Sensus 2023-2024: Sistema Infotainment |
| 54 | - | MCase1 | - |
| 55 | - | Micro | - |
| 56 | 20 | Micro | Banco de comando elétrico do passageiro dianteiro* |
| 57 | - | Micro | - |
| 58 | 5 | Micro | 2021: TV* (alguns mercados) |
| 59 | 15 | Micro | 2021: Fusível primário para fusíveis 52, 53, 57 e 58 2022-2023: Fusível primário do infotainment |
| 1 Este tipo de fusível deve ser substituído apenas em oficina. Recomenda-se uma oficina autorizada Volvo. * Opção/acessório. | |||
Fusíveis no compartimento do motor
Os fusíveis do compartimento do motor protegem, entre outras, as funções associadas ao motor e sistema de travões.

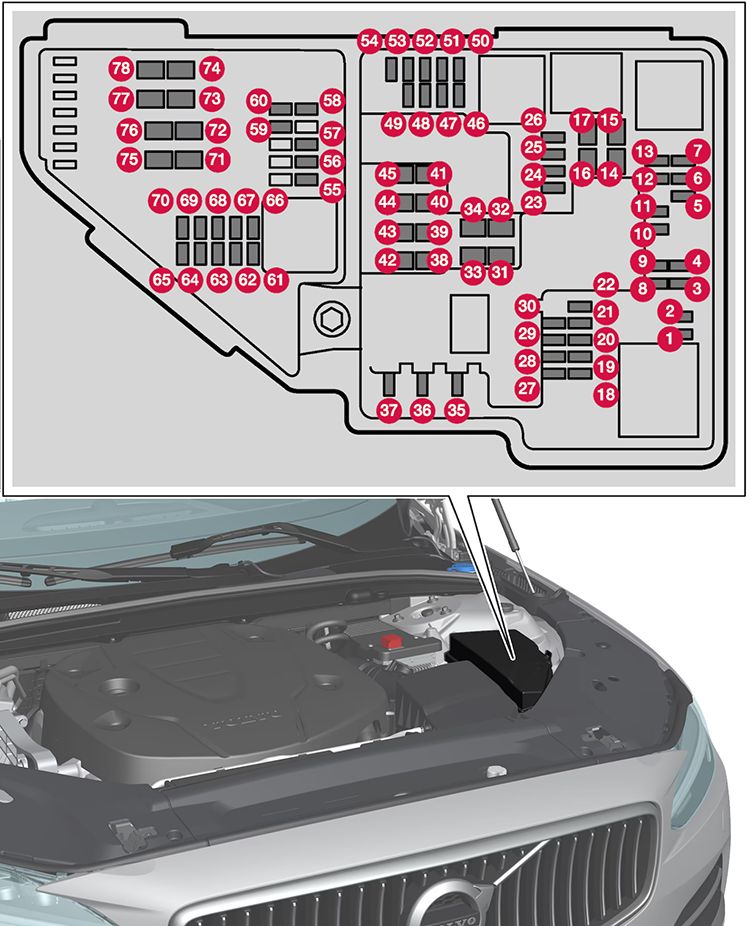

Diagrama de fusíveis
| № | A | Tipo | Função |
|---|---|---|---|
| 1 | - | Micro | - |
| 2 | - | Micro | - |
| 3 | - | Micro | - |
| 4 | 5 | Micro | 2021: Módulo de comando para actuador da embraiagem / alteração do modo de mudanças da transmissão automática 2022-2024: Módulo de comando do atuador da transmissão |
| 5 | 5 | Micro | 2021: Módulo de comando para aquecedor alimentado com alta-voltagem do líquido de arrefecimento do motor de combustão 2022-2024: Módulo de comando do aquecimento do líquido de arrefecimento |
| 6 | 5 | Micro | 2021: Módulo de comando para ar condicionado; Válvula de corte do permutador de calor; Válvula de corte do líquido de arrefecimento que atravessa o comando da climatização 2022-2024: Ar condicionado |
| 7 | 5 | Micro | 2021: Módulo de comando para bateria híbrida; Conversor de alta-voltagem para alternador de alta voltagem / motor de arranque combinado com conversor de tensão 500 V - 12 V 2022-2024: Módulo de comando da bateria híbrida. Conversor de alta tensão do alternador de alta tensão / motor de arranque |
| 8 | - | Micro | - |
| 9 | 10 | Micro | 2021: Comutador para comando e alimentação do motor eléctrico no eixo traseiro |
| 10 | 10 | Micro | Módulo de comando da bateria híbrida, Conversor de alta tensão do alternador de alta tensão / motor de arranque |
| 11 | 5 | Micro | Unidade de carga |
| 12 | 15 | Micro | Válvula de corte do arrefecimento da bateria híbrida, Bomba do líquido de arrefecimento da bateria híbrida |
| 13 | 15 | Micro | Bomba do líquido de arrefecimento do sistema de propulsão elétrico |
| 14 | 25 | MCase1 | Ventoinha de arrefecimento dos componentes híbridos |
| 15 | - | MCase1 | - |
| 16 | - | MCase1 | - |
| 17 | - | MCase1 | - |
| 18 | 5 | Micro | Unidade de cálculo |
| 19 | - | Micro | - |
| 20 | - | Micro | - |
| 21 | - | Micro | - |
| 22 | - | Micro | - |
| 23 | 7,5 | Micro | Porta USB na consola de túnel, traseira |
| 24 | 15 | Micro | Tomada 12 V da consola de túnel, dianteira |
| 25 | - | Micro | - |
| 26 | 15 | Micro | Tomada 12 V no compartimento da bagagem / carga* |
| 27 | 5 | Micro | 2022-2024: Fusível de reserva |
| 28 | 15 | Micro | Faróis, esquerda |
| 29 | 15 | Micro | Faróis, direita |
| 30 | 10 | Micro | 2022-2024: Fusível de reserva |
| 31 | Shunt | MCase1 | Para-brisas com aquecimento elétrico*, esquerdo |
| 32 | 40 | MCase1 | Para-brisas com aquecimento elétrico*, esquerdo |
| 33 | 25 | MCase1 | Lava faróis* |
| 34 | 25 | MCase1 | Lava pára-brisas |
| 35 | - | Micro | - |
| 36 | 20 | Micro | Buzina (buzinar) |
| 37 | 5 | Micro | Sirene de alarme* |
| 38 | 30 | MCase1 | Módulo de comando do sistema de travões (válvulas, travão de estacionamento) |
| 39 | 30 | MCase1 | Limpa pára-brisas |
| 40 | 25 | MCase1 | Lava vidro traseiro |
| 41 | 40 | MCase1 | Pára-brisas com aquecimento eléctrico* lado direito |
| 42 | 20 | MCase1 | Aquecedor de estacionamento* |
| 43 | 30 | MCase1 | 2024: Módulo eletrónico central CEM |
| 44 | - | MCase1 | - |
| 45 | Shunt | MCase1 | Para-brisas com aquecimento elétrico*, direito |
| 46 | 5 | Micro | Alimentado com a ignição ligada: Motor módulo de comando, Componentes da transmissão, Direção assistida elétrica, Unidade eletrónica central |
| 47 | 5 | Micro | Ruído automóvel exterior (nalguns mercados) |
| 48 | 15 | Micro | Faróis, direita |
| 49 | 5 | Micro | 2021-2023: Bloqueio de álcool* |
| 50 | - | Micro | - |
| 51 | 5 | Micro | 2022-2024: Radar, dianteiro |
| 52 | 5 | Micro | 2021: Airbags; Sensor de peso do passageiro 2022-2024: Módulo de colisão (SRS) |
| 53 | 15 | Micro | Faróis, esquerda |
| 54 | 5 | Micro | Sensor do pedal do acelerador |
| 55 | 15 | Micro | Módulo de comando da transmissão, Módulo de comando do seletor de mudanças |
| 56 | 5 | Micro | Motor módulo de comando |
| 57 | - | Micro | - |
| 58 | - | Micro | - |
| 59 | - | Micro | - |
| 60 | - | Micro | - |
| 61 | 20 | Micro | 2021: Motor módulo de comando; Actuador; Motor módulo de comando; Válvula do turbocompressor 2022-2024: Motor módulo de comando, Módulo de comando da borboleta, Atuador de comutação do compressor |
| 62 | 10 | Micro | 2021: Solenoides; Válvula para controlo de fuga de combustível; Ligação de sobrepressão 2022-2024: Grupo de componentes do motor 1 (Componentes relacionados com o funcionamento do motor, incluindo turbo / turbocompressor. O conteúdo depende da alternativa de motor.) |
| 63 | 7,5 | Micro | 2021: Regulador de vácuo; Válvula da derivação elétrica: Válvula da ventilação 2022-2024: Grupo de componentes do motor 2 (Componentes relacionados com o funcionamento do motor, incluindo turbo. O conteúdo depende da alternativa de motor.), Válvula de comutação do ar condicionado |
| 64 | 5 | Micro | Módulo de comando da borboleta do spoiler, Módulo de comando da borboleta do radiador |
| 65 | - | Micro | - |
| 66 | 15 | Micro | Sonda lambda |
| 67 | 15 | Micro | 2021: Solenoide da bomba de óleo do motor; Acoplamento magnético A/C; Sonda lambda dianteira, central e traseira 2022-2024: Solenoide da bomba do óleo do motor, Sondas lambda, Solenoide do compressor do ar condicionado |
| 68 | - | Micro | - |
| 69 | 20 | Micro | Motor módulo de comando |
| 70 | 15 | Micro | Vela de ignição / Bobinas de ignição |
| 71 | - | MCase1 | - |
| 72 | - | MCase1 | - |
| 73 | 30 | MCase1 | Módulo de comando da bomba do óleo da transmissão |
| 74 | - | MCase1 | - |
| 75 | 25 | MCase1 | 2022-2024: Atuador da transmissão |
| 76 | - | MCase1 | - |
| 77 | - | MCase1 | - |
| 78 | - | MCase1 | - |
| 1 Este tipo de fusível deve ser substituído apenas em oficina. Recomenda-se uma oficina autorizada Volvo. * Opção/acessório. | |||
Fusíveis compartimento da carga
Fusíveis no compartimento da carga protegem os bancos de comando eléctrico, airbags e tensores do cinto, entre outros. A central encontra-se atrás do painel no lado direito.

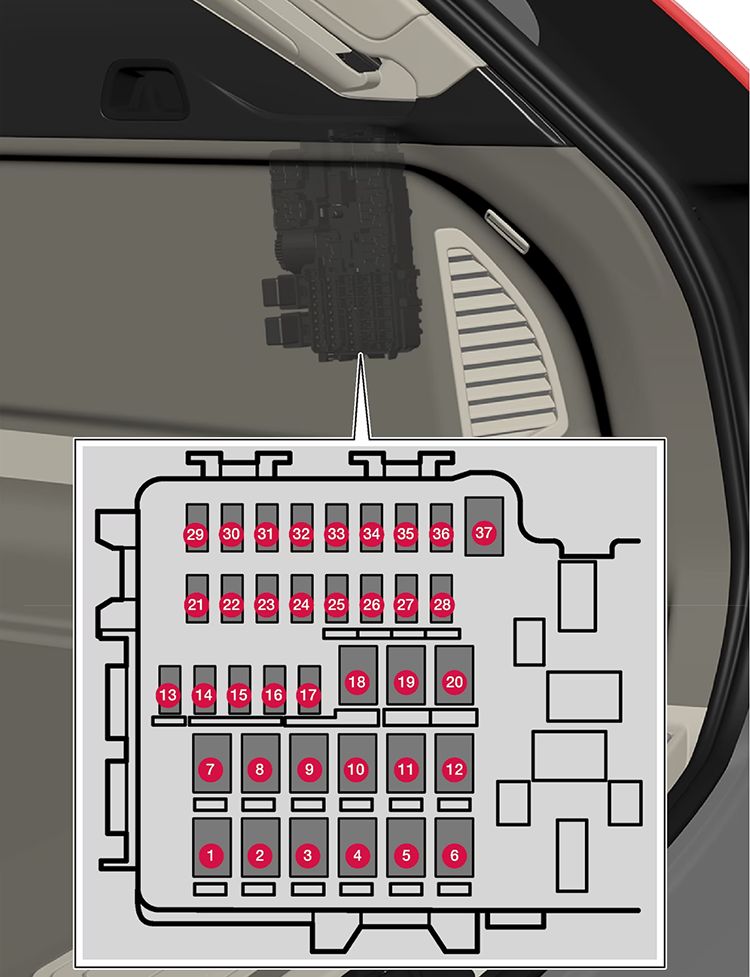

Diagrama de fusíveis
| № | A | Tipo | Função |
|---|---|---|---|
| 1 | 30 | MCase1 | Desembaciador do vidro traseiro |
| 2 | 40 | MCase1 | Unidade eletrónica central |
| 3 | 40 | MCase1 | Compressor da suspensão pneumática* |
| 4 | - | MCase1 | - |
| 5 | - | MCase1 | - |
| 6 | - | MCase1 | - |
| 7 | 20 | MCase1 | Módulo da porta, direito traseiro |
| 8 | 30 | MCase1 | Módulo de comando para redução dos óxidos de azoto (Diesel) |
| 9 | 25 | MCase1 | Tampa do porta-bagagens de comando eléctrico* |
| 10 | 20 | MCase1 | 2021: Banco de comando elétrico do passageiro dianteiro*, Módulo da porta do lado direito dianteiro 2022-2024: Módulo da porta, direito traseiro |
| 11 | 40 | MCase1 | Módulo de comando do engate de reboque* |
| 12 | 40 | MCase1 | Tensor do cinto, direito |
| 13 | 5 | Micro | Bobinas de relé internas |
| 14 | 15 | Micro | Módulo de comando para redução dos óxidos de azoto (Diesel) |
| 15 | 20 | Micro | Módulo da porta, esquerdo traseiro |
| 16 | 5 | Micro | 2021: Bloqueio de álcool*, hub USB/porta acessórios 2022-2023: Bloqueio de álcool* |
| 17 | - | Micro | - |
| 18 | 25 | MCase1 | Módulo de comando do engate de reboque* |
| 40 | Módulo acessório | ||
| 19 | 20 | MCase1 | 2021: Banco do condutor de comando eléctrico*, Módulo da porta do lado esquerdo dianteiro 2022-2024: Módulo da porta, esquerdo dianteiro |
| 20 | 40 | MCase1 | Tensor do cinto, esquerda |
| 21 | 5 | Micro | 2021-2023: Câmara de estacionamento* |
| 22 | - | Micro | - |
| 23 | - | Micro | - |
| 24 | - | Micro | - |
| 25 | 10 | Micro | Alimentação com a ignição ligada |
| 26 | - | Micro | - |
| 27 | - | Micro | - |
| 28 | 15 | Micro | Aquecedor do banco, esquerdo traseiro* |
| 29 | 5 | Micro | 2024: Atuador do sistema de escape |
| 30 | 5 | Micro | 2021: Blind Spot Information (BLIS)*, Módulo de comando do som exterior de marcha-atrás 2022-2024: Blind Spot Information (BLIS)* |
| 31 | - | Micro | - |
| 32 | 5 | Micro | 2021-2023: Módulo para tensor do cinto de segurança, lado direito |
| 33 | 5 | Micro | 2021-2023: Atuador dos gases de escape (gasolina, algumas versões do motor) |
| 34 | - | Micro | - |
| 35 | 15 | Micro | Módulo de comando All Wheel Drive (AWD)* |
| 36 | 15 | Micro | Aquecedor do banco, direito traseiro* |
| 37 | - | MCase1 | - |
| 1 Este tipo de fusível deve ser substituído apenas em oficina. Recomenda-se uma oficina autorizada Volvo. * Opção/acessório. | |||
