Índice:
Diagramas de fusíveis, localização das caixas de fusíveis para Volvo S80 (2007, 2009, 2010, 2011).
Substituindo fusíveis
Caso algum componente ou função deixar de funcionar, isso pode dever-se ao facto do fusível desse componente estar provisoriamente sobrecarregado ou queimado.
- Ver o esquema de fusíveis para localizar o fusível.
- Puxar para fora o fusível e ver de qual lado do fio curvado está queimado.
- Nesse caso, substituir por um fusível novo da mesma cor e com a mesma amperagem.
- Se o mesmo fusível queimar repetidas vezes, isso indica a existência de alguma avaria no componente. A Volvo recomenda a visita a uma oficina autorizada Volvo para verificação.
Atenção!
Nunca utilize outros objectos ou fusíveis com amperagem superior à especificada na substituição de um fusível. Tal pode provocar danos consideráveis no sistema eléctrico e até causar incêndio.
Localização de caixas de fusíveis

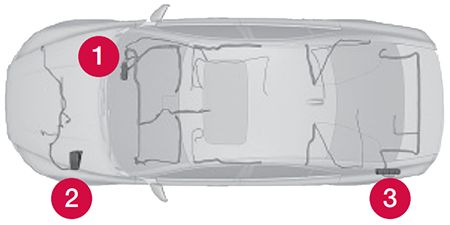

2007
- Sob o porta-luvas
- Compartimento do motor
- Compartimento da bagagem

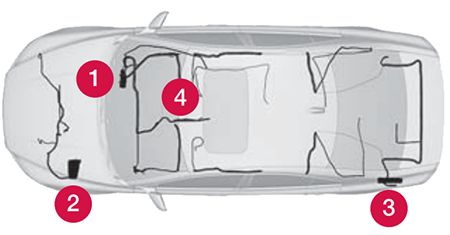

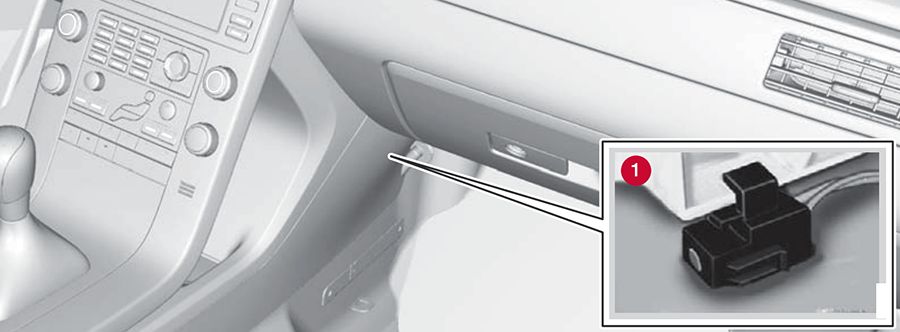

2010
- Sob o porta-luvas
- Compartimento do motor
- Compartimento da bagagem
- Junto à consola central

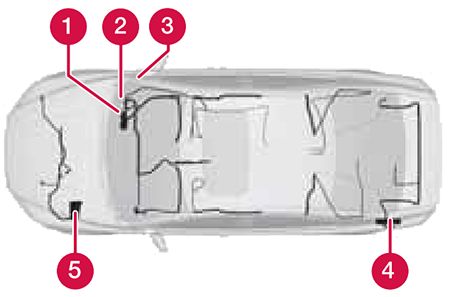

2011
- Sob o porta-luvas
- Sob o porta-luvas
- Junto ao painel lateral* do lado direito
- Compartimento da bagagem
- Compartimento do motor
Sob o porta-luvas

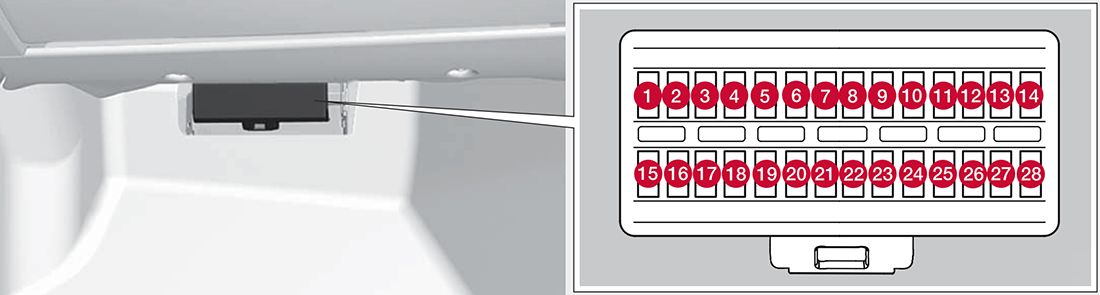

Diagrama de fusíveis (2007-2010)
| № | A | Função |
|---|---|---|
| 1 | 5 | Sensor de chuva* |
| 2 | 10 | Sistema SRS |
| 3 | 5 | Travões ABS, travão de estacionamento eléctrico |
| 4 | 7,5 | Pedal do acelerador, aquecedor de ar (PTC)*, bancos com aquecimento* |
| 5 | - | 2007: Lugar de reserva |
| 6 | 15 | Mostrador ICM, CD & RádioA, Sistema RSE* |
| 7 | 7,5 | Módulo do volante |
| 8 | - | 2007: Lugar de reserva |
| 9 | 15 | Máximos |
| 10 | 20 | Tecto de abrir* |
| 11 | 7,5 | Lâmpadas de marcha-atrás |
| 12 | - | 2007: Lugar de reserva |
| 13 | 15 | Luz de nevoeiro dianteira* |
| 14 | 15 | Lava pára-brisas |
| 15 | 10 | Controlo da velocidade adaptativo, ACC* |
| 16 | - | 2007: Lugar de reserva |
| 17 | 7,5 | Iluminação dianteira do tejadilho, painel de controlo porta do condutor / Banco de comando eléc. passageiro* |
| 18 | 5 | Visor de informações |
| 19 | 5 | Banco de comando eléctrico do condutor* |
| 20 | 15 | 2007: Encosto de cabeça traseiro rebatível* |
| 21 | 5 | Receptor do comando à distância, sensores de alarme* |
| 22 | 20 | Bomba de combustível |
| 23 | 20 | Bloqueio do volante eléctrico |
| 24 | - | 2007: Lugar de reserva |
| 25 | 10 | Fechadura depósito / porta-bagagens |
| 26 | 5 | Sirene de alarme*, ECC |
| 27 | 5 | Botão start/stop |
| 28 | 5 | Interruptor das luzes de travões |
| A Não para Premium ou High Performance * Opção/acessório | ||
Na consola central – Executive (2010)
A central encontra-se atrás do painel de cobertura no lado do passageiro.
| № | А | Função |
|---|---|---|
| 1 | 5 | Relógio analógico |
Nota: Para eventuais substituições de fusíveis recomenda-se que deixe o automóvel numa oficina autorizada Volvo.

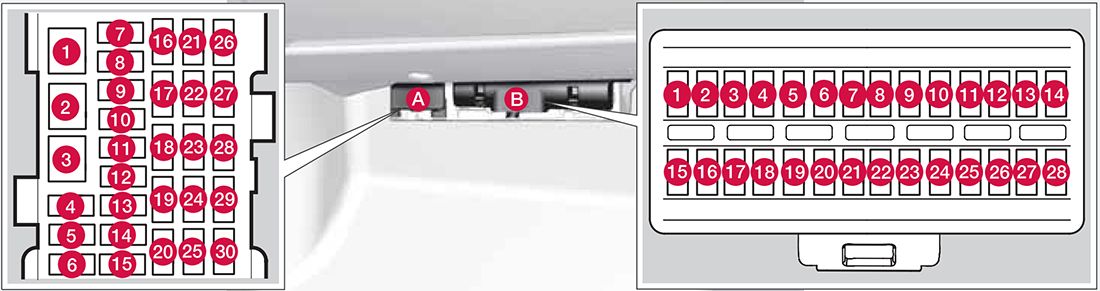

Diagrama de fusíveis (2011)
| № | A | Função |
|---|---|---|
| 1 | 40 | Fusível primário módulo de comando áudio Altifalante de graves |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | 15 | Tomada 12 V compartimento da bagagem |
| 8 | 20 | Painel de controlo porta do condutor |
| 9 | 20 | Painel de controlo dianteiro porta do passageiro |
| 10 | 20 | Painel de controlo traseiro porta do passageiro direita |
| 11 | 20 | Painel de controlo traseiro porta do passageiro esquerda |
| 12 | 20 | Sem Chave* |
| 13 | 20 | Banco de comando eléctrico lado do condutor* |
| 14 | 20 | Banco de comando eléctrico lado do passageiro* |
| 15 | 15 | Encosto da cabeça reba-tível* |
| 16 | - | - |
| 17 | 10 | Rádio, Mostrador, RTI* |
| 18 | 15 | Sistema Interactivo (Info-tainment) |
| 19 | 5 | Telefone, Bluetooth* |
| 20 | - | - |
| 21 | 5 | Tecto solar*, iluminação interior tecto, sensor climático |
| 22 | 15 | Isqueiro Rear Seat Entertainment (RSE)* |
| 23 | 15 | Aquecimento do banco lado do passageiro |
| 24 | 15 | Aquecimento do banco lado do condutor |
| 25 | - | - |
| 10 | Banco dianteiro com massagem*, iluminação apoio para braço* e refrigera-çao | |
| 26 | 15 | Aquecimento do banco traseiro lado do passageiro* direita |
| 27 | 15 | Aquecimento do banco traseiro lado do passageiro* esquerda |
| 28 | 5 | Assistência de estacionamento* |
| Câmara de estacionamento* | ||
| RTI* | ||
| 29 | 10 | Módulo de comando AWD* |
| 30 | 10 | Chassis activo Four-C* |
| 1 | - | - |
| 2 | - | - |
| 3 | 7,5 | Iluminação interior, banco dianteiro de comando eléctrico* |
| 4 | 5 | Mostrador de informações (DIM) |
| 5 | 10 | Controlo da velocidade adaptativo, ACC*, aviso de colisão* |
| 6 | 7,5 | Iluminação interior, Sensor de chuva |
| 7 | 7,5 | Módulo do volante |
| 8 | 10 | Fecho central traseiro, tampa do depósito de combustível |
| 9 | 15 | Lava |
| 10 | 15 | Lava pára-brisas |
| 11 | 10 | Abertura do porta-bagagens |
| 12 | 10 | Fecho do porta-bagagens |
| 13 | 20 | Bomba de combustível |
| 14 | 5 | Receptor do comando à distância, Alarme*, Climatização |
| 15 | 15 | Bloqueio do volante |
| 16 | 5 | Alarme / OBD II |
| 17 | - | - |
| 18 | 10 | Airbag |
| 19 | 5 | Aviso de colisão, radar dianteiro |
| 20 | 7,5 | Pedal do acelerador, aquecedor eléctrico do motor (Diesel), espelhos da janela eléctricos*, aquecimento do banco traseiro* |
| 21 | 15 | Sistema Interactivo (Info-tainment) (ICM), CD & RádioA |
| 22 | 5 | Luzes de travões |
| 23 | 20 | Tecto solar* |
| 24 | 5 | Inibidor de arranque |
| * Opção/acessório A Não para Premium ou High Performance | ||

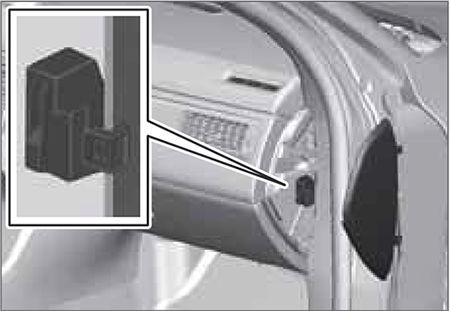

Na consola central – Executive (2011)
A central eléctrica encontra-se atrás do painel lateral do lado direito, no lado do passageiro.
| № | A | Função |
|---|---|---|
| 1 | 5 | Relógio analógico |
Nota: Para eventuais substituições de fusíveis recomenda-se que deixe o automóvel numa oficina autorizada Volvo.
Compartimento do motor
Todos estes fusíveis encontram-se na caixa do compartimento do motor.

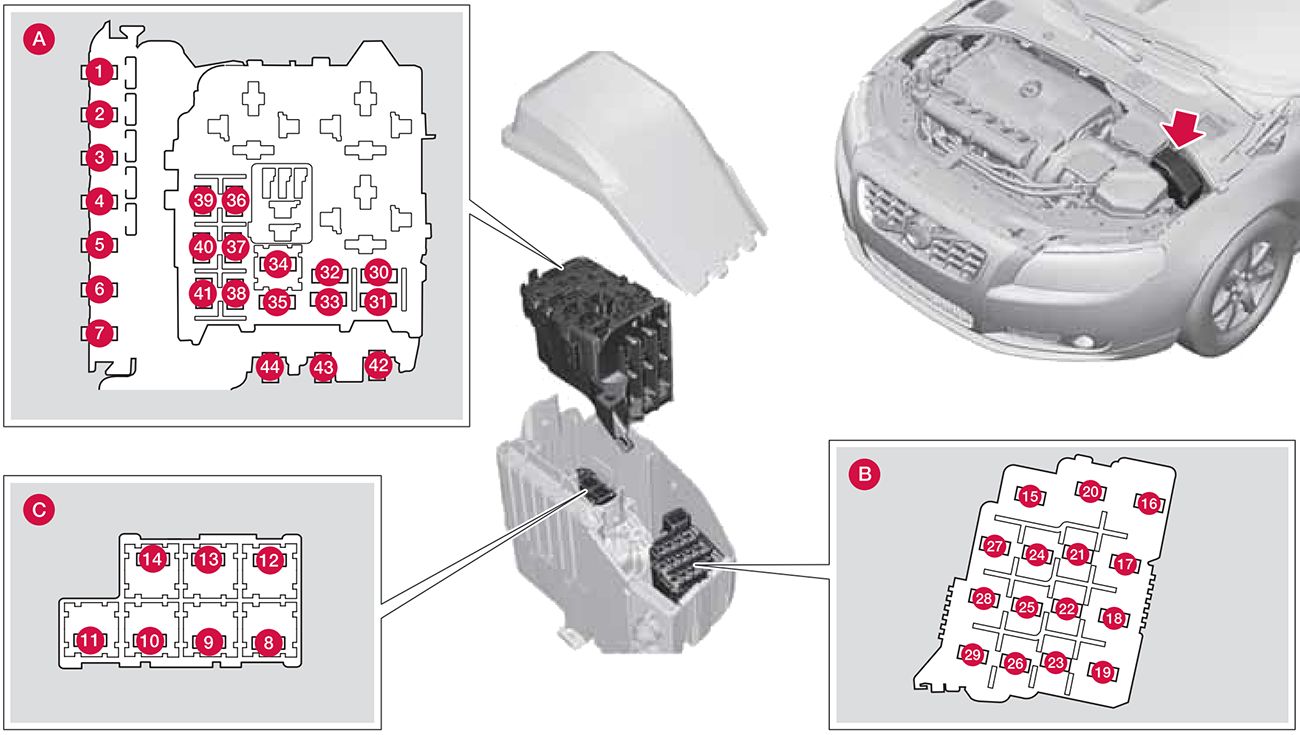

Diagrama de fusíveis
A. Compartimento do motor superior.
B. Compartimento do motor dianteiro.
C. Compartimento do motor inferior.
| № | A | Função |
|---|---|---|
| 1 | 50 | Fusível primário CEM KL30B |
| 2 | 50 | Fusível primário CEM KL30A |
| 3 | 60 | Fusível primário RJBA KL30 |
| 4 | 60 | Fusível primário CJB KL30 |
| 5 | 60 | Fusível primário CJB 15E KL30 |
| 6 | - | 2007: Lugar de reserva |
| 7 | 100 | PTC Pré-aquecedor do ar* |
| 8 | - 20 | 2007: Lugar de reserva 2011: Lava faróis* |
| 9 | 30 | Limpa pára-brisas |
| 10 | 25 | Aquecedor de estacionamento* |
| 11 | 40 | Ventilador do habitáculo |
| 12 | - | 2007: Lugar de reserva |
| 13 | 30 | 2007: Bomba ABS |
| 40 | 2010-2011: Bomba ABS | |
| 14 | 20 | Válvulas ABS |
| 15 | - | 2007: Lugar de reserva |
| 16 | 10 | Ajuste da altura do foco* (Xenon, Active Xenon) |
| 17 | 20 | Fusível primário CEM |
| 18 | 5 | 2007-2010: Radar. Módulo de comando ACC* 2011: ABS alimentação 15 |
| 19 | 5 | Direcção assistida dependente da velocidade* |
| 20 | 10 | Módulo de comando motor, transm. SRS |
| 21 | 10 | Bocal de lavagem com aquecimento* |
| 22 | 20 | 2007-2010: Bomba de vácuo I5T |
| 5 | 2011:Bomba de vácuo I5T e GTDI | |
| 2011: Direcção assistida electro hidráulica 1.6DRIVe | ||
| 23 | 5 | Painel de iluminação |
| 24 | 15 | 2007-2010: Lava faróis |
| 25 | 15 | 2007: Tomada 12 V banco dianteiro e traseiro |
| 2010: Tomada 12 V banco dianteiro e traseiro, Rear Seat Entertainment (RSE)* | ||
| 26 | 10 | 2007-2010: Tecto de abrir*, Consola do tecto/ECC* |
| 27 | 5 | Relé caixa compartimento do motor |
| 28 | 20 | Faróis adicionais* |
| 29 | 15 | Buzina |
| 30 | 10 | Motor módulo de comando |
| 31 | 15 | Módulo de comando transmissão automática* |
| 32 | 15 | Compressor A/C |
| 33 | 5 | Relé bobinas |
| 34 | 30 | Relé do motor de arranque |
| 35 | 20/10 | 2007: Bobinas de ignição/Sistema incandescente Diese |
| 20 | 2010: Bobinas de ignição | |
| 10 | 2010: EGR, VTC, Sistema de incandescência (5 cil. Diesel), Bypass sistema de refrigeração do motor (4 cil. Diesel) | |
| 10 | 2011: Bobinas de ignição 4 cil. gasolina, Módulo de comando de incandescência | |
| 20 | 2011: Bobinas de ignição 5, 6 cil. gasolina | |
| 20 | 2011: Bobinas de ignição 8 cil. gasolina | |
| 10 | 2011: EGR, TCV (2.0D) HP Bomba de combustível (1.6D) | |
| 36 | 10 | Módulo de comando do motor, Borboleta gasolina |
| 15 | Módulo de comando do motor, Borboleta Diesel | |
| 37 | 15 | 2007: Sistema de injecção |
| 10 | 2010: Sistema de injecção, Sensor de massas de ar | |
| 2010: Sensor de massas de ar (4 cil. Diesel) | ||
| 15 | 2011: Sistema de injecção (4, 5, 6, 8 cil. gasolina), Sensor de massas de ar (5,6, 8 cil. gasolina), ECM (6 cil.) | |
| 15 | 2011: Sensor de massas de ar, válvulas (5 cil Diesel) | |
| 15 | 2011: Sensor de massas de ar, módulo de comando do motor, borboleta (1.6D) | |
| 15 | 2011: Sensor de massas de ar (2.0D) | |
| 38 | 10 | Válvulas do motor |
| 39 | 15 | 2007-2011: EVAP, Sonda lambda, Injecção (gasolina) |
| 10 | 2010-2011: Sonda lambda (4 cil. gasolina, 5 cil. Diesel) | |
| 40 | 10/20 | 2007-2010: Bomba de água (V8) Aquecedor da ventilação do cárter (5 cil. gasolina) Aquecedor do filtro Diesel, aquecedor da ventilação do cárter (5 cil. Diesel) |
| 15 | 2010: Aquecedor do filtro Diesel, aquecedor da ventilação do cárter (4 cil. Diesel) | |
| 20 | 2010: Aquecedor do filtro Diesel, aquecedor da ventilação do cárter (5 cil. Diesel) | |
| 10 | 2011: Bomba de água (V8) | |
| 20 | 2011:Bomba de vácuo, ventilação do cárter (5 cil. turbo, 2.0 GTDI) | |
| 20 | 2011: Aquecedor do filtro Diesel | |
| 41 | 5 | 2007: Diagnóstico de fugas* 2011: Aquecedor da ventilação do cárter (5 cil. Diesel) |
| 42 | 60 | 2010-2011: Vela (4 cil. Diesel) |
| 70 | 2007-2011: Vela (5 cil. Diesel) | |
| 43 | 50 | 2007: Ventoinha de arrefecimento |
| 60 | 2011: Ventoinha de arrefecimento (4-5 cil. gasolina) | |
| 80 | 2011: Ventoinha de arrefecimento (6 cil. gasolina, 5 cil. Diesel) | |
| 80 | 2011: Ventoinha de arrefecimento (8 cil. gasolina) | |
| 44 | 60 | 2007: Ventoinha de arrefecimento |
| 60 | 2010: Ventoinha de arrefecimento (4-5 cil. gasolina), (4 cil. Diesel) | |
| 80 | 2010: Ventoinha de arrefecimento (V8, 6 cil. gasolina, 5 cil. Diesel) | |
| 80 | 2011: Direcção assistida electro hidráulica (1.6D) | |
| 100 | 2011: Direcção assistida electro hidráulica (restante) |
Compartimento da bagagem/carga
A central encontra-se atrás dos estofos, no lado esquerdo.

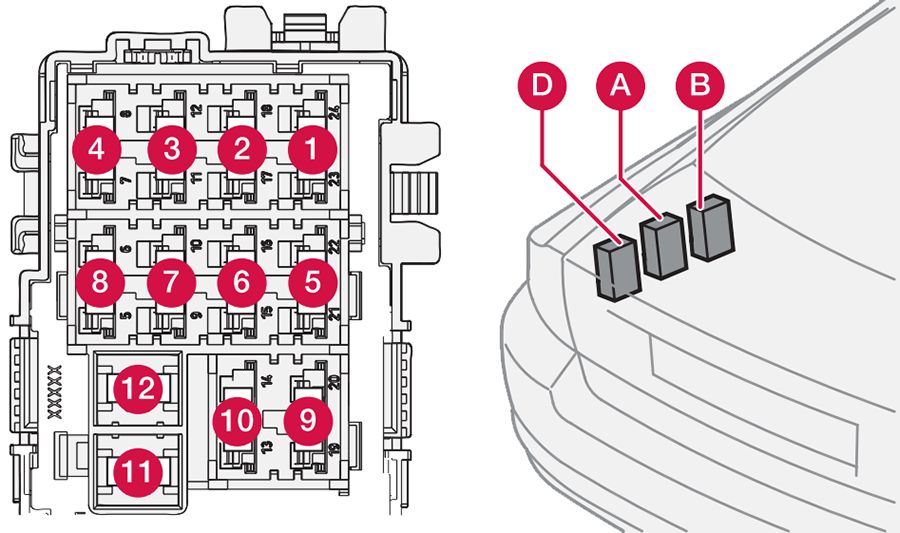

Diagrama de fusíveis (2007-2010)
| № | A | Função |
|---|---|---|
| 1 | 25 | Painel de controlo porta do condutor |
| 2 | 25 | Painel de controlo porta do passageiro |
| 3 | 25 | Painel de controlo porta traseira esquerda |
| 4 | 25 | Painel de controlo porta traseira direita |
| 5 | - | 2007: Lugar de reserva |
| 6 | 15 | Tomada 12 V compartimento da bagagem, frigorífico* |
| 7 | 30 | Desembaciador do vidro traseiro |
| 8 | - | 2007: Lugar de reserva |
| 15 | 2010: Encosto da cabeça rebatível* | |
| 9 | 15 | Tomada do atrelado 2* |
| 10 | 25 | Banco de comando eléctrico lado do condutor* |
| 11 | 40 | Tomada do atrelado 1* |
| 12 | - | 2007: Lugar de reserva |
| 1 | 5 | 2007: Assistência de estacionamento* |
| 7,5 | 2010: Banco de massagem dianteiro*, Iluminação do descanso de braço*, Frigorífico* | |
| 2 | 15 | Módulo de comando Four-C* |
| 3 | 15 | Aquecimento do banco lado do condutor dianteiro* |
| 4 | 15 | Aquecimento do banco lado do passageiro dianteiro* |
| 5 | 15 | Aquecimento do banco direito traseiro* |
| 6 | 10 | Módulo de comando AWD |
| 7 | 15 | Aquecimento do banco esquerdo traseiro* |
| 8 | - | 2008: Lugar de reserva |
| 9 | 25 | Banco de comando eléctrico lado do passageiro* |
| 10 | 20 | Condução sem chave* |
| 11 | 30 | Travão de estacionamento eléctrico esquerdo |
| 12 | 30 | Travão de estacionamento eléctrico direito |
| 1 | 10 | Mostrador RTI*, câmara estacionamento* |
| 2 | - | 2007: Lugar de reserva |
| 3 | - | 2007: Lugar de reserva |
| 4 | - | 2007: Lugar de reserva |
| 5 | 25 | Amplificador áudio* |
| 6 | 15 | Sistema áudioA |
| 7 | 5 | Telefone, Bluetooth* |
| 8-12 | - | 2007: Lugar de reserva |
| A High Performance e Premium * Opção/acessório | ||

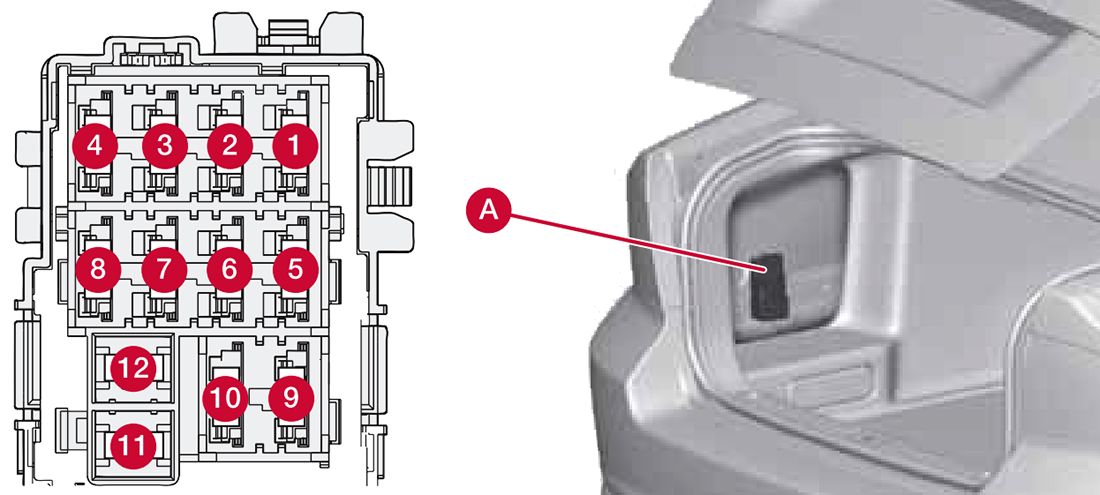

Diagrama de fusíveis (2011)
| № | A | Caixa de fusíveis traseira |
|---|---|---|
| 1 | 30 | Travão de estacionamento eléctrico esquerdo |
| 2 | 30 | Travão de estacionamento eléctrico direito |
| 3 | 30 | Desembaciador do vidro traseiro |
| 4 | 15 | Tomada do atrelado 2* |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | 40 | Tomada do atrelado 1* |
| 12 | - | - |
