Diagramas de fusíveis, localização das caixas de fusíveis para Toyota Hilux (1997, 1998, 1999, 2000).
A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.
Substituindo fusíveis
Caso os faróis ou outro equipamento elétrico não funcione, verifique os fusíveis. Caso algum esteja queimado, deve ser substituído.
Atenção!
- Desligue a chave da ignição e o interruptor do equipamento.
- Somente instale fusíveis com a mesma amperagem informada na tampa da caixa dos fusíveis.
- Nunca utilize um fusível com maior capacidade, ou qualquer outro objeto, no lugar de um fusível. Isto poderá causar danos extensos, e possibilidade de incêndio.
Compartimento dos passageiros
Diagrama de fusíveis
| № | Fusíveis | A | Descrição |
|---|---|---|---|
| 1 | WIPER | 20A | Limpador e lavador do párabrisa |
| 2 | CIG | 15A | Acendedor de cigarros |
| 3 | IGN | 7,5A | Luz de advertência de descarga da batería, sistema de controle de emissões |
| 4 | ENGINE | 15A | Indicadores e medidores, indicadores de advertência para reparo e alarmes de advertência (exceto luz de advertência de descarga da batería), luzes indicadoras de direção e luzes de ré |
| 5 | DOME | 7,5A | Luzes internas |
| 6 | TAIL | 10A | Lanternas traseiras, lanternas, luzes da placa de licença, luzes do painel de instrumentos |
| 7 | STOP | 10A | Luzes de freio |
| 8 | A/C | 10A | Sistema de refrigeração do ar condicionado |
| 9 | HEATER | 30A | Sistema de controle do ar condicionado |

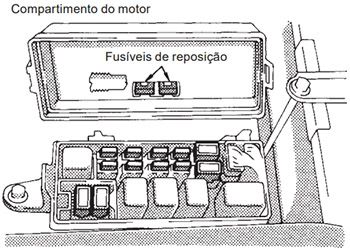

Compartimento do motor
Diagrama de fusíveis
| № | Fusíveis | A | Descrição |
|---|---|---|---|
| 10 | HEAD (LH) | 10A | Farol - L.E. |
| 11 | CHARGE | 7,5A | Sistema de carga |
| 12 | HAZ-HORN | 15A | Pisca alerta, buzinas |
| 13 | HEAD (RH) | 10A | Farol - L.D. |
| 14 | DOME | 15A | Não utilizado |
| 15 | GLOW | 80A | Sistema de pré-aquecimento do motor |
| 16 | AM1 | 60A | Não utilizado |
