Diagramas de fusíveis, localização das caixas de fusíveis para Skoda Superb (B9, Typ 3Y; 2024).
Substituindo fusíveis
Os fusíveis queimados são identificáveis pelas lâminas de metal derretidas. Substitua o fusível pelo clipe localizado abaixo da tampa da caixa de fusíveis no compartimento sob o capô.
Atenção!
- Não repare os fusíveis nem substitua-os por fusíveis mais fortes.
- Substitua o fusível fundido por um novo com a mesma amperagem.
- Se um fusível recém-colocado também queimar, procure a ajuda de uma oficina especializada.
- Nunca tente substituir pessoalmente o fusível do sistema de alta tensão!

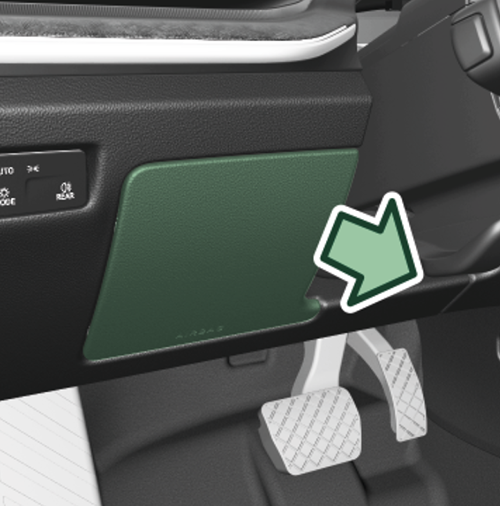

Compartimento dos passageiros
- Retirar a cobertura da caixa de fusíveis.
- Substitua o fusível.
- Fechar a cobertura da caixa de fusíveis.

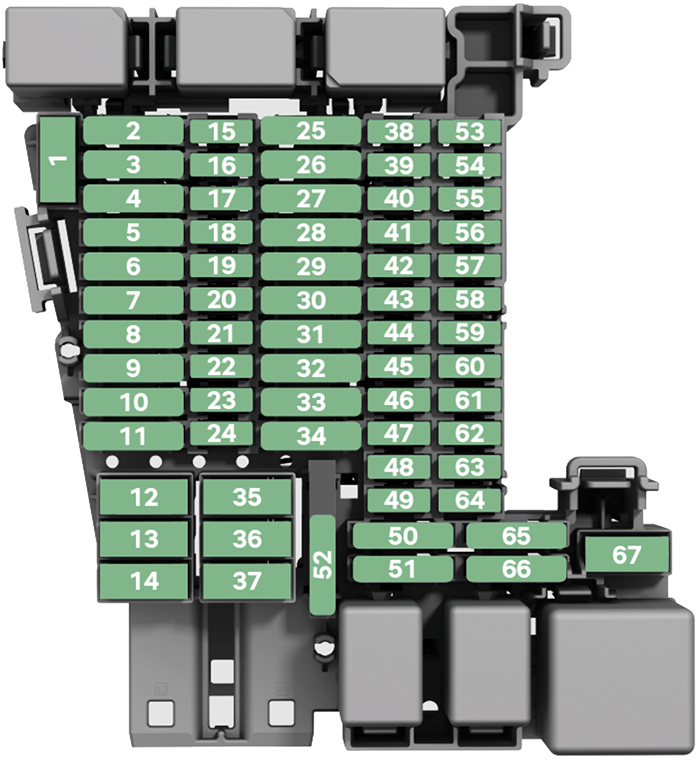

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| 3 | Dispositivo de reboque |
| 4 | SCR (AdBlue) |
| 5 | Operação da caixa de velocidades |
| 6 | Luzes do habitáculo e retroiluminação |
| 7 | Aquecimento dos bancos da frente |
| 8 | Teto de correr/de abrir |
| 9 | Elevador de vidro (lado esquerdo), espelho exterior esquerdo (aquecimento, função de fecho, ajuste da superfície do espelho), fecho centralizado (lado esquerdo do veículo) |
| 11 | Dispositivo de reboque |
| 12 | Luzes exteriores do veículo |
| 13 | Fecho centralizado, sistema lava-vidros |
| 14 | Amplificador de música |
| 16 | Airbags |
| 18 | KESSY (sistema de destrancamento sem chave), bloqueio da coluna de direção |
| 19 | Painel de instrumentos, chamada de emergência, serviços online |
| 20 | Ligações USB dianteiras e traseiras, Phone box |
| 21 | Sensores de radar traseiro, assistente de estacionamento, câmera de marcha-atrás, visão circundante (Top View), operação sem contacto da tampa elétrica da bagageira, unidade de comunicação Car2X |
| 22 | Câmara frontal para sistemas de assistência, sensores de radar dianteiros, radar frontal |
| 23 | Banco de massagem dianteiro direito, ventilação do banco dianteiro direito |
| 24 | Tração integral |
| 25 | Tensor do cinto dianteiro esquerdo |
| 26 | Elevador de vidro (lado direito), espelho exterior direito (aquecimento, função de fecho, ajuste da superfície do espelho), fecho centralizado (lado direito do veículo) |
| 27 | Tensor do cinto dianteiro direito |
| 29 | Dispositivo de reboque |
| 30 | Infotainment |
| 31 | Dispositivo de reboque |
| 32 | Aquecimento dos bancos traseiros |
| 33 | Banco de massagem dianteiro esquerdo, ventilação do banco dianteiro esquerdo |
| 35 | Luzes exteriores do veículo |
| 36 | Ventilação do aquecimento/ar condicionado |
| 37 | Tampa elétrica da bagageira |
| 39 | Aquecimento do volante |
| 40 | Alarme |
| 41 | Bus de dados |
| 43 | Ar condicionado/aquecimento, aquecimento auxiliar, aquecimento do vidro traseiro, controlo da pressão dos pneus |
| 44 | Iluminação do habitáculo à frente, travão de estacionamento, sensor de chuva e luz, operação das luzes, sistema de alarme, ligação de diagnóstico, faróis dianteiros |
| 45 | Alavanca de operação por baixo do volante |
| 46 | Ecrã do Infotainment, visor Head-up |
| 47 | Controlo de chassis adaptativo (DCC) |
| 48 | Função de carregamento USB - no espelho interno |
| 52 | Tomadas de 12 volts |
| 58 | Estacionamento |
| 59 | Espelho interior com escurecimento automático, sensor do líquido de refigeração, sensor da qualidade do ar |
| 60 | Ligação de diagnóstico |
| 61 | Motor de arranque |
| 66 | Limpa-vidros traseiro |
| 67 | Aquecimento do vidro traseiro |

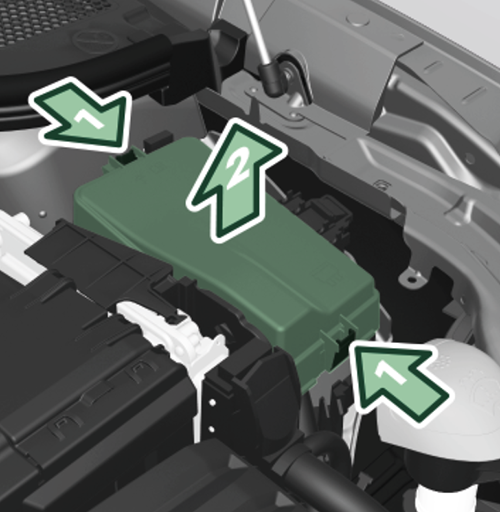

Compartimento do motor
- Pressione e segure os botões de bloqueio na tampa da caixa de fusíveis.
- Remova a tampa.
- Substitua o fusível.
- Coloque a tampa e encaixe-a.

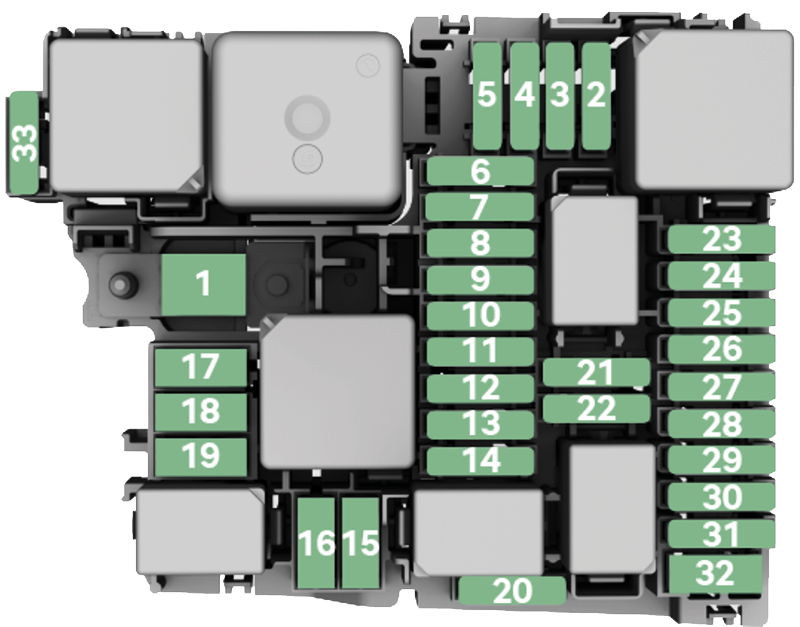

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| 2 | ESP, sistema de comando do motor, gerador de arranque (mHEV) |
| 3 | Ignição |
| 4 | Farol esquerdo |
| 5 | Farol dianteiro direito |
| 7 | Bomba de óleo para caixa de velocidades automática |
| 9 | Buzina |
| 10 | Limpa-vidros do pára-brisas |
| 12 | Caixa de velocidades automática |
| 14 | Aquecimento estacionário |
| 17 | Aquecimento elétrico auxiliar |
| 18 | Aquecimento elétrico auxiliar |
| 21 | Sistema de comando do motor |
| 22 | Motor de arranque |
| 23 | Sistema de comando do motor |
| 24 | Componentes do motor |
| 25 | Componentes do motor |
| 26 | Componentes do motor |
| 27 | Componentes do motor |
| 28 | Componentes do motor |
| 29 | Bomba de combustível |
| 30 | Componentes do motor |
| 32 | Aquecimento do para-brisas |
| 33 | Aquecimento elétrico auxiliar |
