Diagramas de fusíveis, localização das caixas de fusíveis para Skoda Octavia (Typ 1Z; 2009, 2012, 2011, 2012).
Substituindo fusíveis
Os circuitos de corrente individuais estão assegurados com fusíveis.
- Desligue a ignição e o consumidor de corrente que não funciona.
- Verifique qual é o fusível que pertence a que consumidor.
- Tire o grampo de plástico do seu suporte na tampa dos fusíveis, meta-o no fusível individual e puxe o mesmo para fora.
- Os fusíveis queimados reconhecem-se devido às tiras de metal derretidas. Substitua o fusível defeituoso por um novo com a mesma amperagem.
Atenção!
- Não «repare» os fusíveis e não os substitua por outros mais fortes – perigo de incêndios! Além disso podem surgir danos num outro ponto da instalação eléctrica.
- Se um fusível colocado de novo à pouco tempo se fundir, a instalação eléctrica tem de ser examinada tão depressa quanto possível numa oficina especializada.
Fusíveis no painel de bordo

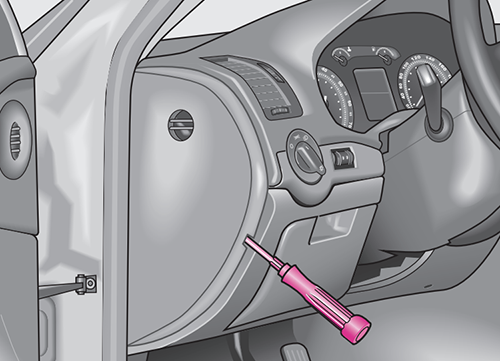

Os fusíveis encontram-se no lado esquerdo do painel de bordo, por trás da sua cobertura.
- Retire a tampa da caixa de fusíveis com a ajuda de uma chave de fendas.
- Depois de ter substituído o fusível, volte a colocar a tampa.

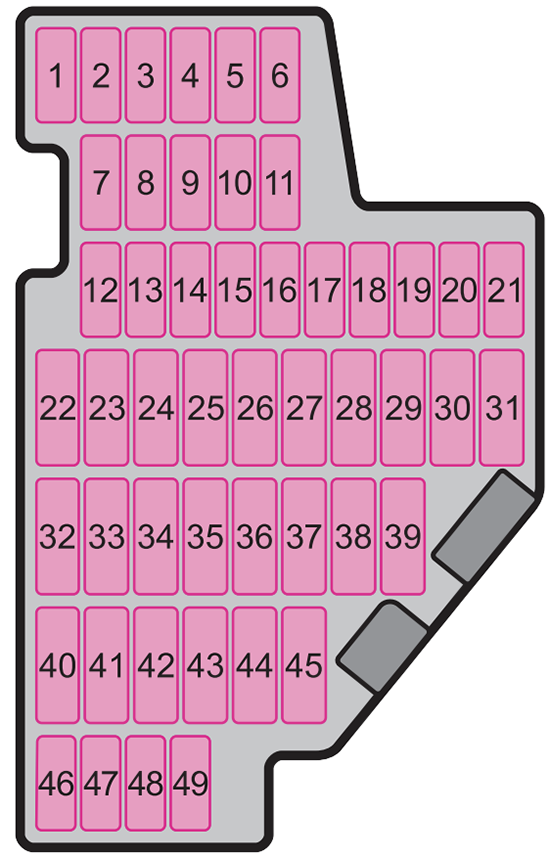

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| 1 | Ligação de diagnóstico, aparelho de comando do motor, bomba de combustível |
| 2 | Aparelho de comando para ABS, ESC |
| 3 | Airbag |
| 4 | Aquecimento, ar condicionado, faróis de marcha-atrás |
| 5 | Aparelho de comando para regulação do alcance dos faróis |
| 6 | 2009-2011: Instrumento combinado, aparelho de comando para a caixa de velocidades automática, aparelho de comando para a direcção assistida electromecânica, Auxílio de estacionamento, acoplamento Haldex 2012: Painel de instrumentos, aparelho de comando para caixa de velocidades automática, aparelho de comando para direcção assistida electromecânica, assistência ao parqueamento |
| 7-11 | Não afectado |
| 12 | Aparelho de comando para fecho centralizado |
| 13 | Ligação de diagnóstico, interruptor de luzes |
| 14 | Aparelho de comando para caixa de velocidades automática, bloqueio da alavanca selectora |
| 15 | Aparelho de comando da rede de bordo - luzes interiores |
| 16 | Climatronic |
| 17 | Não afectado |
| 18 | 2011-2012: Limpa-vidros traseiro |
| 19 | Aparelho de comando para reconhecimento do reboque |
| 20 | Não afectado |
| 21 | Iluminação em curva, lado esquerdo e direito |
| 22 | Ventilador para Climatronic |
| 23 | Elevador de vidros dianteiro |
| 24 | isqueiro |
| 25 | Aquecimento do vidro traseiro, aquecimento e ventilação estacionários |
| 26 | Tomada na bagageira |
| 27 | Bomba de combustível, válvulas de injecção (motor diesel) |
| 28 | 2011-2012: Rádio |
| 29 | 2009-2011: Aparelho de comando do motor, aquecimento da ventilação da caixa da manivela 2012: Aparelho de comando do motor, aquecimento do respiro do bloco do motor |
| 30 | 2009-2011: Aparelho de comando para caixa de velocidades automática 2012: Aparelho de comando para caixa de velocidades automática, Haldex |
| 31 | Bomba de vácuo |
| 32 | Elevador de vidros traseiro |
| 33 | Tecto eléctrico de correr/de abrir |
| 34 | Aparelho de comando para funções de conforto |
| 35 | Alarme |
| 36 | Sistema lava-faróis |
| 37 | Bancos dianteiros com aquecimento |
| 38 | Bancos traseiros com aquecimento |
| 39 | 2011-2012: Painel de instrumentos, alavanca do limpa-vidros e alavanca dos pisca-piscas |
| 40 | Ventilador para aquecimento e ar condicionado |
| 41 | 2009-2010: Limpador do vidro traseiro |
| 42 | Não afectado |
| 43-45 | Dispositivo de reboque |
| 46 | 2009: Agulheta de lavar vidros aquecível 2011-2012: Aquecimento dos bancos |
| 47 | 2009-2011: Relé para o Aquec. estac. 2012: Aquecimento e ventilação estacionários |
| 48 | 2011-2012: Telefone |
| 49 | Interruptor de luzes |
Fusíveis no compartimento do motor
Em alguns veículos, é necessário desmontar a tampa da bateria para retirar a tampa da caixa de fusíveis.

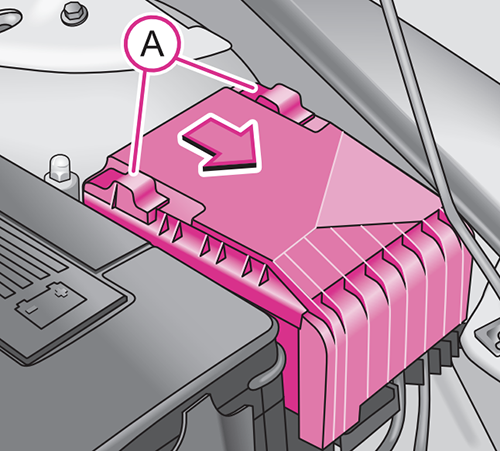

- Para retirar a tampa da caixa de fusíveis, desloque o gancho de segurança A para a frente, até ao batente. Atrás do gancho visualiza o símbolo. Agora já pode retirar a tampa.
- Depois de ter substituído o fusível, coloque a tampa na caixa de fusíveis e empurre o gancho de segurança A para trás, até ao batente. Atrás do gancho visualiza o símbolo. A tampa está bloqueada.

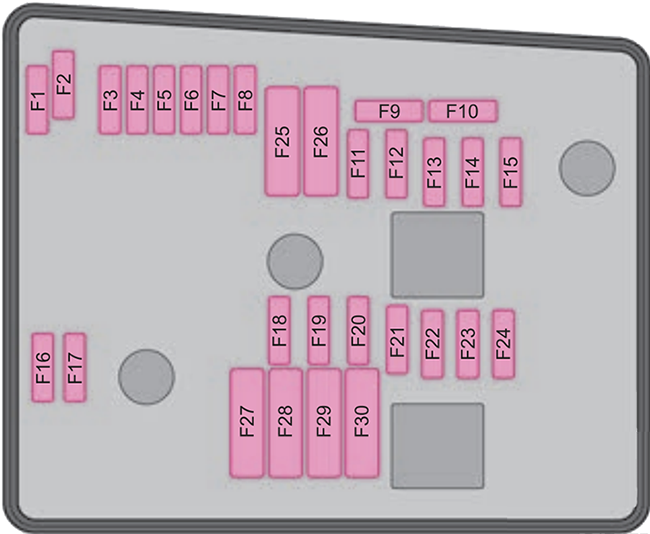

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| F1 | Não afectado |
| F2 | 2009-2011: Aparelho de comando para caixa de velocidades automática DQ 200 2012: Aparelho de comando para caixa de velocidades automática |
| F3 | Linha de medição |
| F4 | Válvulas para ABS |
| F5 | Aparelho de comando para caixa de velocidades automática |
| F6 | Painel de instrumentos, alavanca do limpa-vidros e alavanca dos pisca-piscas |
| F7 | Alimentação de corrente borne 15, motor de arranque |
| F8 | Rádio |
| F9 | 2009-2010: Telefone |
| F10 | 2009-2011: Aparelho de comando do motor, relé principal 2012: Aparelho de comando do motor |
| F11 | Aparelho de comando para aquecimento e ventilação estacionários |
| F12 | Aparelho de comando para bus de dados |
| F13 | Aparelho de comando do motor |
| F14 | Ignição |
| F15 | Sonda lambda, sistema de pré-aquecimento |
| F16 | Aparelho de comando da rede de bordo, farol principal direito, luz traseira direita |
| F17 | Buzina |
| F18 | Amplificador para processador de som digital |
| F19 | Limpa-vidros do pára-brisas |
| F20 | Bomba do líquido de refrigeração, válvula para doseamento de combustível |
| F21 | 2009-2010: Bomba de água, Válvula para o doseamento do combustível 2011-2012: Sonda Lambda |
| F22 | Contactor do pedal da embraiagem, contactor do pedal do travão |
| F23 | Bomba de ar secundária, medidor da massa de ar, bomba de alta pressão de combustível |
| F24 | 2009-2011: Filtro de carvão activo, Válvula para o retorno do gás de escape 2012: Filtro de carvão activo, válvula de recirculação dos gases de escape, ventilador do radiador |
| F25 | Bomba para ABS |
| F26 | Aparelho de comando da rede de bordo, farol principal esquerdo, luz traseira esquerdo |
| F27 | Bomba de ar secundária, sistema de pré-aquecimento |
| F28 | Não afectado |
| F29 | Alimentação de corrente borne 30 |
| F30 | Borne X (Para não esforçar desnecessariamente a bateria ao fazer o arranque do motor, os consumidores de corrente deste borne são automaticamente desligados) |
