Diagramas de fusíveis, localização das caixas de fusíveis para Skoda Octavia Tour (2008, 2009, 2010).
Substituindo fusíveis
Os circuitos de corrente individuais estão assegurados com fusíveis. Os fusíveis encontram-se no lado esquerdo do painel de instrumentos atrás da tampa dos fusíveis e por baixo da tampa no compartimento do motor à esquerda.
- Desligue a ignição e o consumidor de corrente que não funciona.

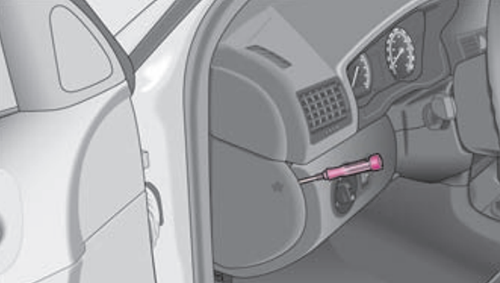

- Tire a tampa dos fusíveis na parte lateral do quadro de comutação com a ajuda de uma chave de parafusos e/ou a tampa dos fusíveis no compartimento do motor.
- Verifique qual é o fusível que pertence a que consumidor.
- Tire o grampo de plástico do seu suporte na tampa dos fusíveis, meta-o no fusível individual e puxe o mesmo para fora.
- Os fusíveis queimados reconhecem-se devido às tiras de metal derretidas. Substitua o fusível defeituoso por um novo com a mesma amperagem.
Atenção!
- Não «repare» os fusíveis e não os substitua por outros mais fortes – perigo de incêndios! Além disso podem surgir danos num outro ponto da instalação eléctrica.
- Se um fusível colocado de novo à pouco tempo se fundir, a instalação eléctrica tem de ser examinada tão depressa quanto possível numa oficina especializada.
Compartimento dos passageiros

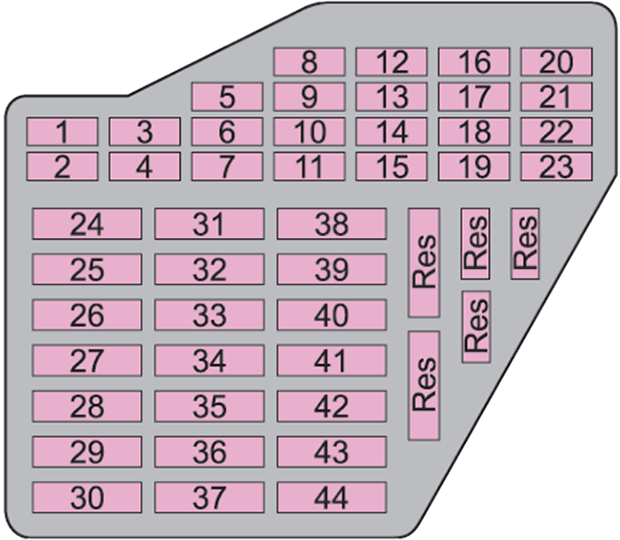

Diagrama de fusíveis
| № | A | Consumidor |
|---|---|---|
| 1 | 10 | Aquecimento do espelho exterior, relé para o isqueiro, assentos eléctricos e tubeiras de lavagem |
| 2 | 10 | Luzes dos pisca-piscas, faróis Xenon |
| 3 | 5 | Luz no porta-luvas |
| 4 | 5 | Luz da matrícula |
| 5 | 7,5 | Aquecimento dos assentos, Climatronic, Tampa de circulação de ar, Aquecimento do espelho exterior, Instalação de regulação da velocidade |
| 6 | 5 | Fecho centralizado |
| 7 | 10 | Faróis de marcha atrás, sensores para o auxílio de estacionamento |
| 8 | 5 | Telefone |
| 9 | 5 | ABS, ESP |
| 10 | 10 | Ignição, Contacto S (Para consumidores, p.ex. rádio, que podem ainda funcionar depois de se desligar a ignição, enquanto a chave da ignição não tenha sido tirada) |
| 11 | 5 | Instrumento combinado |
| 12 | 7,5 | Alimentação de corrente do auto-diagnóstico |
| 13 | 10 | Luzes dos travões |
| 14 | 10 | Iluminação interior, fecho centralizado, iluminação interior (sem fecho centralizado) |
| 15 | 5 | Instrumento combinado, indicador do ângulo de direcção, espelho retrovisor |
| 16 | 10 | Sistema de ar condicionado |
| 17 | 5 30 | Tubeiras de lavar os vidros com aquecimento Luz de condução diurna |
| 18 | 10 | Máximos à direita |
| 19 | 10 | Máximos à esquerda |
| 20 | 15 | Médios à direita, regulação do alcance das luzes |
| 21 | 15 | Médios à esquerda |
| 22 | 5 | Luz de estacionamento direita |
| 23 | 5 | Luz de estacionamento esquerda |
| 24 | 20 | Limpa-párabrisas à frente, motor para a bomba de lavagem |
| 25 | 25 | Ventilador, ar condicionado, Climatronic |
| 26 | 25 | Aquecimento do vidro traseiro |
| 27 | 15 | Limpador do vidro traseiro |
| 28 | 15 | Bomba de combustível |
| 29 | 15 10 | Aparelho de comando: Motor a gasolina - Aparelho de comando Motor a Diesel |
| 30 | 20 | Tejadilho eléctrico corrediço/de abrir |
| 31 | Não ocupado | |
| 10 30 | Motor a gasolina - válvulas de injecção | |
| 32 | Motor a Diesel - bomba de injecção, aparelho de comando | |
| 33 | 20 | Dispositivo de limpar faróis |
| 34 | 10 | Motor a gasolina: Aparelho de comando |
| 10 | Motor a Diesel: Aparelho de comando | |
| 35 | 30 | Tomada do reboque, tomada no compartimento de carga |
| 36 | 15 | Farol de nevoeiro |
| 37 | 20 | Motor a gasolina: Aparelho de comando |
| 5 | Motor a Diesel: Aparelho de comando | |
| 38 | 15 | Luz do compartimento de bagagem, fecho centralizado, iluminação interior |
| 39 | 15 | Instalação de luzes de emergência |
| 40 | 20 | Buzina |
| 41 | 15 | Isqueiro |
| 42 | 15 | Rádio, Telefone |
| 43 | 10 | Motor a gasolina: Aparelho de comando |
| 10 | Motor a Diesel: Aparelho de comando | |
| 44 | 15 | Aquecimento dos assentos |
Compartimento do motor
A caixa de fusíveis no compartimento do motor existe em duas execuções diferentes. Qual é o modelo que está instalado no seu veículo, pode ver depois de desmontar a tampa dos fusíveis e pela localização dos fusíveis. Em alguns veículos, antes de se desmontar a tampa dos fusíveis, tem de se desmontar primeiro a cobertura da bateria.

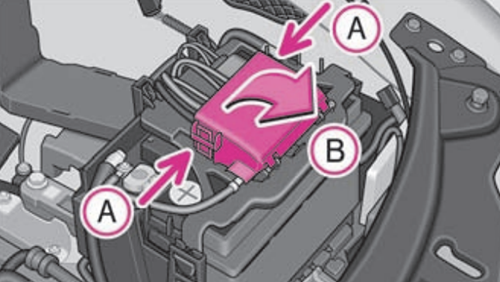

- Carregue nos engates da cobertura dos fusíveis ao mesmo tempo na direcção da seta A e em conjunto e empurre a cobertura para fora no sentido da seta B.
- O processo de fechar a tampa dos fusíveis é feito no sentido contrário.

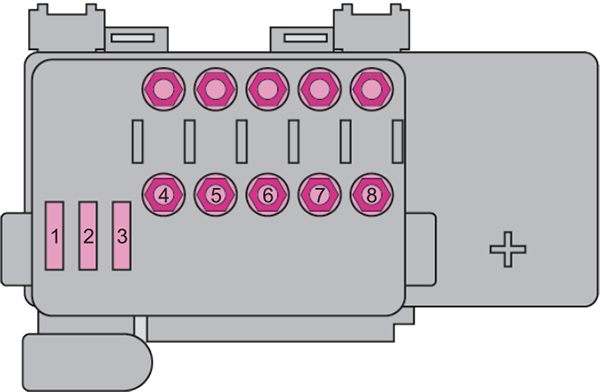

Execução 1
| № | A | Consumidor |
|---|---|---|
| 1 | 30 | Bomba para ABS |
| 2 | 30 | Válvulas para ABS |
| 3 | 30 | Ventilador para refrigerante 1o. estágio |
| 4 | 50 | Velas incandescentes para o aquecimento do refrigerante, relé para a bomba de ar secundária |
| 5 | 50 | Aparelho de comando do motor |
| 6 | 40 | Ventilador para refrigerante 2o. estágio |
| 7 | 110 | Fusível principal do habitáculo |
| 8 | 110 / 150 | Gerador (Dependendo do tipo do motor e do equipamento) |

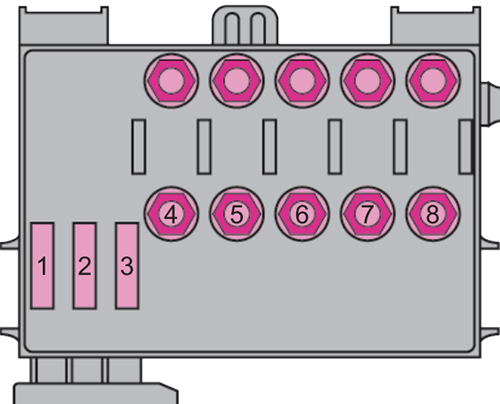

Execução 2
| № | A | Consumidor |
|---|---|---|
| 1 | 30 | Bomba para ABS |
| 2 | 30 | Válvulas para ABS |
| 3 | 30 | Ventilador para refrigerante 1o. estágio |
| 4 | 50 | Velas incandescentes para o aquecimento do refrigerante, relé para a bomba de ar secundária |
| 5 | 50 | Aparelho de comando do motor |
| 6 | 40 | Ventilador para refrigerante 2o. estágio |
| 7 | 110 | Fusível principal do habitáculo |
| 8 | 110 / 150 | Gerador (Dependendo do tipo do motor e do equipamento) |
