Diagramas de fusíveis, localização das caixas de fusíveis para Skoda Kodiaq (NS7; 2016, 2017, 2018, 2019, 2020).
Substituindo fusíveis
Os fusíveis queimados são identificáveis pelas lâminas de metal derretidas. Substitua o fusível com o grampo localizado no interior da tampa da caixa de fusíveis no compartimento do motor.
Atenção!
- Não repare os fusíveis nem substitua-os por fusíveis mais fortes.
- Substitua o fusível fundido por um novo com a mesma amperagem.
- Se um fusível recém-colocado também queimar, procure a ajuda de uma oficina especializada.

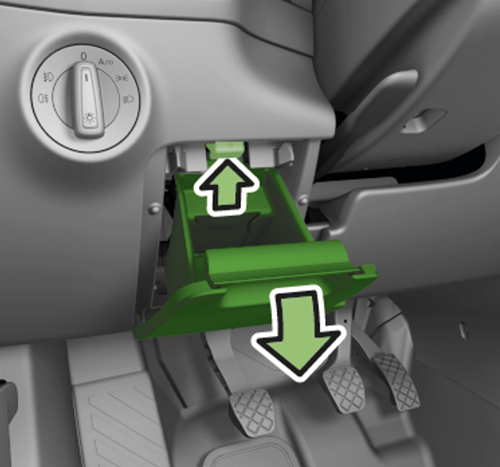

Compartimento dos passageiros
- Abra o compartimento de arrumação no lado do condutor.
- Pressione o botão e abra o compartimento.

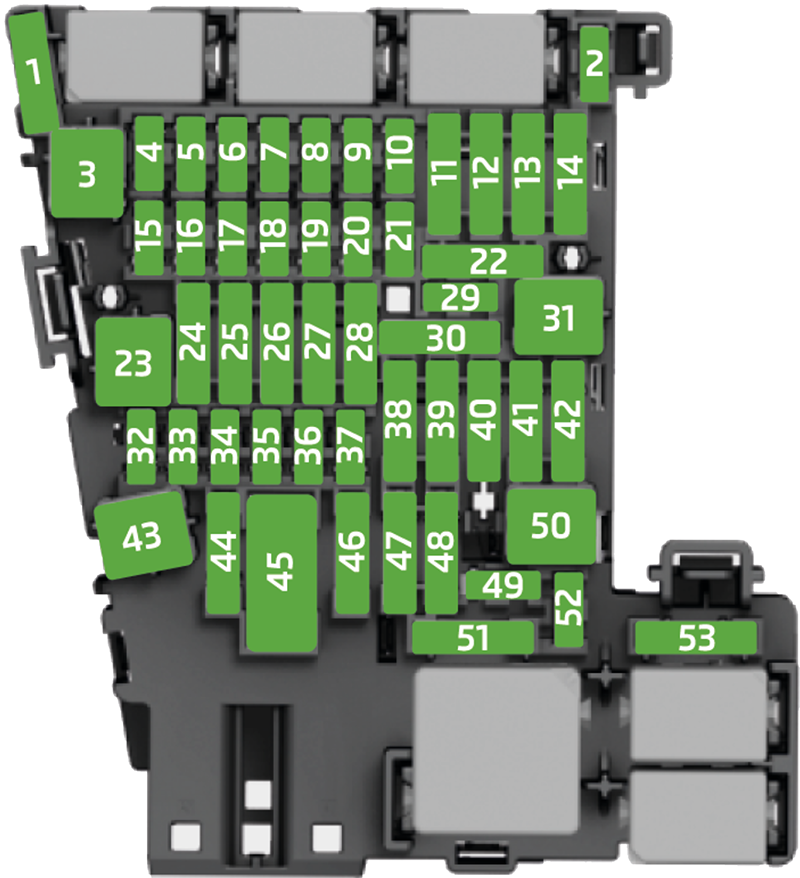

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| 1 | 2018-2020: SCR (AdBlue) |
| 2 | 2018-2020: Aquecimento do volante |
| 3 | Não afetado |
| 4 | 2016: Aquecimento do volante 2018-2020: Alarme |
| 5 | Bus de dados |
| 6 | Caixa de velocidades automática |
| 7 | 2016: Ar condicionado, recetor do controle remoto sem fio para o aquecimento auxiliar, aquecimento dos vidros traseiros, aquecimento dos para-brisas, ar condicionado traseiro 2018-2020: Ar condicionado, Recetor de aquecimento auxiliar, Aquecimento do vidro dianteiro e traseiro, Indicador do controlo de pneus |
| 8 | Interruptor de luz, sensor de chuva, travão de estacionamento, iluminação ambiente, sensor do sistema de alarme, farol |
| 9 | Alavanca de operação por baixo do volante |
| 10 | Ecrã do Infotainment |
| 11 | Luzes - lado esquerdo |
| 12 | 2016: Infotainment, ExBoxM2 (aplica-se à Coreia do Sul) 2018-2020: Infotainment |
| 13 | Pré-tensionador do cinto de segurança - lado esquerdo |
| 14 | Ventilador para ar condicionado, aquecimento |
| 15 | Bloqueio elétrico da direção |
| 16 | Entradas USB, conector de diagnóstico, Phonebox |
| 17 | Painel de instrumentos, chamada de emergência |
| 18 | 2016-2018: Câmara de recuo 2019-2020: Câmara de visão traseira, Area View |
| 19 | KESSY (sistema de fecho e de arranque sem chave) |
| 20 | 2016-2017: SCR 2018-2020: SCR (AdBlue), Bomba de vácuo para o sistema de travão |
| 21 | Tração integral |
| 22 | Dispositivo de reboque |
| 23 | Teto de correr/de abrir panorâmico |
| 24 | Luzes - lado direito |
| 25 | Fecho centralizado (porta dianteira e traseira esquerda), elevador de vidro (esquerdo), espelho exterior esquerdo (aquecimento, função de fecho, ajuste da superfície do espelho) |
| 26 | Aquecimento dos bancos da frente |
| 27 | Iluminação do habitáculo |
| 28 | Dispositivo de reboque |
| 29 | 2020: Função de carregamento USB - atrás e no espelho retrovisor interior |
| 30 | Regulação do amortecedor |
| 31 | 2018-2020: Abrir a tampa da bagageira |
| 32 | 2016-2017: Assistência ao parqueamento (assistência ao estacionamento) 2018-2020: Assistência de estacionamento, assistente de estacionamento, deteção de "ponto cego" |
| 33 | Airbags |
| 34 | 2016-2017: Ar condicionado, interruptor da luz da marcha-atrás, espelho com escurecimento automático, aquecimento dos bancos, travão de estacionamento, interruptores de luz, barra com interruptores, aquecimento adicional elétrico 2018-2020: Ar condicionado, interruptor da luz da marcha-atrás, espelho retrovisor interior com escurecimento automático, aquecimento dos bancos, travão de estacionamento, interruptores de luz, barra com botões, ligações USB |
| 35 | Ligação de diagnóstico, câmara, sensor de radar |
| 36 | 2016-2017: Faróis AFS - à direita 2018-2020: Farol LED - direito |
| 37 | 2016-2017: Faróis AFS - à esquerda 2018-2020: Farol LED - esquerdo |
| 38 | Dispositivo de reboque |
| 39 | Fecho centralizado (porta dianteira e traseira direita), elevador de vidro (direito), espelho exterior direito (aquecimento, função de fecho, ajuste da superfície do espelho) |
| 40 | Tomadas de 12 volts |
| 41 | Pré-tensionador do cinto de segurança - lado direito |
| 42 | Bloqueio da tampa da bagageira, sistema de lavagem dos faróis, sistema de lavagem dos para-brisas e dos vidros traseiros |
| 43 | Amplificador de música |
| 44 | Dispositivo de reboque |
| 45 | Comando elétrico do banco do condutor |
| 46 | Tomada de 230 volts |
| 47 | Limpa-vidros traseiro |
| 48 | 2016-2017: Deteção do «Ponto morto» 2018-2020: Gerador de som de esporto |
| 49 | Arranque do motor, interruptor do pedal de embraiagem |
| 50 | 2016-2017: Abrir da tampa da bagageira |
| 51 | Aquecimento dos bancos traseiros |
| 52 | 2016-2018: Aquecimento dos bancos dianteiros 2019-2020: Ventilação do banco à frente |
| 53 | Aquecimento do vidro traseiro |

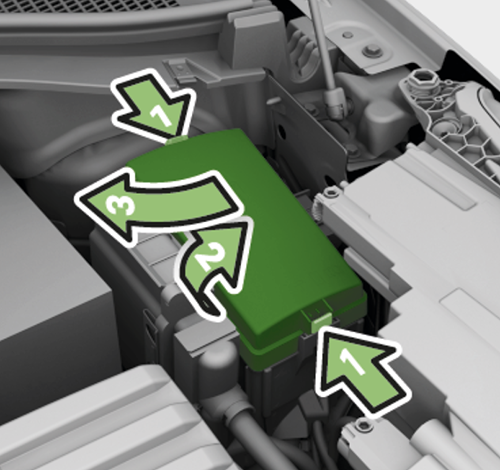

Compartimento do motor
- Pressione simultaneamente os botões de bloqueio na tampa da caixa de fusíveis e abra a tampa.
- Remova a tampa.

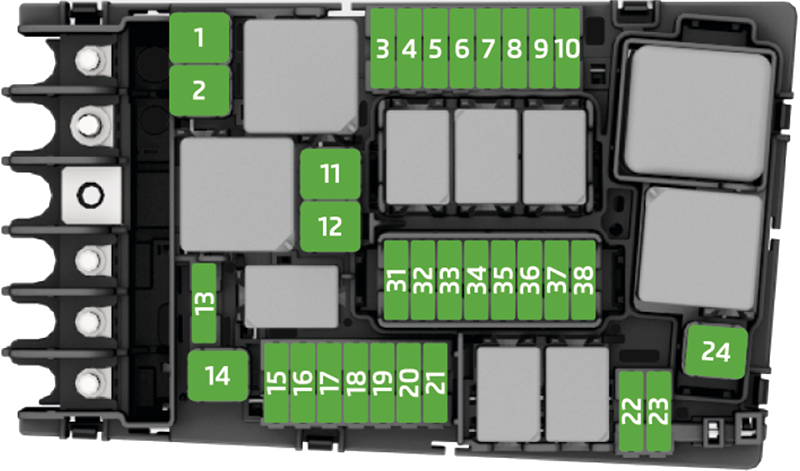

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| 1 | ESC, travão de estacionamento |
| 2 | ESC |
| 3 | Sistema de comando do motor |
| 4 | 2016: Ventilador do radiador, válvula reguladora para a pressão do combustível, aquecimento auxiliar elétrico, componentes do motor 2018-2019: Ventilador do radiador, válvula reguladora para a pressão do combustível, aquecimento auxiliar elétrico, sistema de pré-aquecimento, medidor da massa de ar, sistema de travões, componentes do motor 2020: Ventilador do radiador, regulador de pressão de combustível, aquecimento auxiliar elétrico, velas incandescentes, medidor de massa de ar, sistema de travagem, nível de óleo e sensor de temperatura do óleo, componentes do motor, sistema de ignição |
| 5 | 2016-2018: Ignição, bomba de combustível, sensor de nível do óleo e da temperatura do óleo, componentes do motor 2019: Ignição, bomba de combustível, componentes do motor 2020: Componentes do motor |
| 6 | Sensor do travão |
| 7 | Bomba do líquido de arrefecimento, tampa de gases de escape, aquecimento do respiro do cárter, componentes do motor |
| 8 | 2016-2017: Sonda Lambda 2018-2020: Sonda lambda, sensor de NOx e sensor de partículas |
| 9 | 2016-2017: Bomba de refrigeração, ignição, sistema de pré-aquecimento, medidor de massa de ar, componentes do motor 2018-2020: Bomba de refrigeração, ignição, componentes do motor |
| 10 | Bomba de combustível |
| 11 | Aquecimento elétrico adicional, aquecimento do para-brisas |
| 12 | Aquecimento elétrico auxiliar |
| 13 | Bomba de óleo para caixa de velocidades automática |
| 14 | Não afetado |
| 15 | Buzina |
| 16 | Ignição |
| 17 | ESC, sistema de comando do motor, bobina do relé principal |
| 18 | Dados do bus, módulo de dados da bateria |
| 19 | Limpador do para-brisas (apenas alguns veículos) |
| 20 | 2016-2017: Sistema de alarme antirroubo |
| 21 | 2018-2020: Caixa de velocidades automática (apenas alguns veículos) |
| 22 | Sistema de comando do motor |
| 23 | Motor de arranque |
| 24 | Aquecimento elétrico auxiliar |
| 31 | Não afetado |
| 32 | Não afetado |
| 33 | 2016-2017: SCR 2018-2020: Caixa de velocidades automática (apenas alguns veículos) |
| 34 | Não afetado |
| 35 | 2018-2020: Limpador do para-brisas (apenas alguns veículos) |
| 36 | Não afetado |
| 37 | Aquecimento estacionário |
| 38 | Não afetado |
