Diagramas de fusíveis, localização das caixas de fusíveis para Skoda Fabia (Type 6Y; 2003, 2004, 2005, 2006, 2007).
Substituindo fusíveis
Os circuitos de corrente individuais estão assegurados com fusíveis. Os fusíveis encontram-se no lado esquerdo do quadro de comutação atrás da tampa dos fusíveis.
- Desligue a ignição e o consumidor de corrente que não funciona.
- Verifique qual é o fusível que pertence ao consumidor que não funciona.
- Tire o grampo de plástico do seu suporte na tampa dos fusíveis, metao no fusível individual e puxe o mesmo para fora.
- Os fusíveis queimados reconhecem-se devido às tiras de metal derretidas. Substitua o fusível defeituoso por um novo com a mesma amperagem.
Atenção!
- Não «repare» os fusíveis e não os substitua por outros mais fortes – perigo de incêndios.
- Se um fusível colocado de novo à pouco tempo se fundir, a instalação eléctrica tem de ser examinada tão depressa quanto possível numa oficina especializada.
Fusíveis no quadro de instrumentos

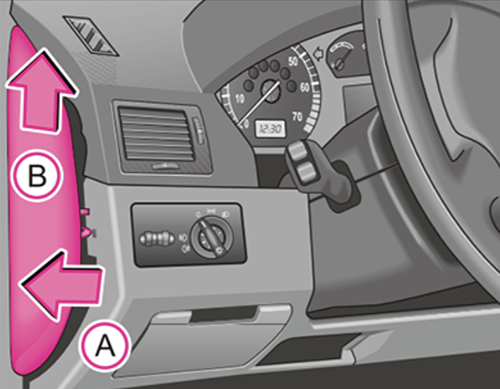

Coloque a chave de parafusos por baixo da tampa de segurança (no recorte na tampa de segurança), levante-a cuidadosamente no sentido da seta A e tire para fora no sentido contrário à direcção da seta B.

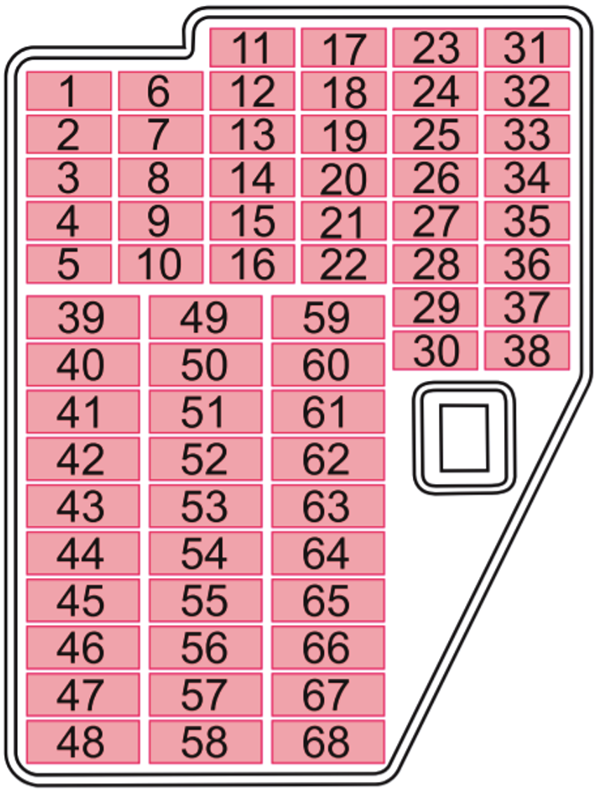

Diagrama de fusíveis
| № | A | Consumidor |
|---|---|---|
| 1 | 5 | Instrumento combinado, ESP |
| 2 | 10 | Luzes dos travões |
| 3 | 5 | Alimentação de corrente para diagnóstico, ar condicionado |
| 4 | 10 | Iluminação do habitáculo |
| 5 | 5 | 2003-2004: Luz de aviso das portas |
| 6 | 5 | Regulação do alcance das luzes |
| 7 | 5 | Electrónica do motor, direcção assistida |
| 8 | Não ocupado | |
| 9 | 10 | Sonda Lambda |
| 10 | 5 | Contacto S |
| 11 | 5 | Retrovisor ajustável electricamente |
| 12 | 5 | Serviço de circulação de ar, ar condicionado, faróis Xenon |
| 13 | 10 | Faróis de marcha atrás |
| 14 | 10 | Motor a Diesel - Aparelho de comando |
| 15 | 10 | Instalação de limpeza, limpa-párabrisas |
| 16 | 5 | Instrumento combinado |
| 17 | 5 | Motor a gasolina - Aparelho de comando |
| 18 | 5 | Telefone |
| 19 | 10 | Caixa de velocidades automática |
| 20 | 5 | Aparelho de comando para a falha de lâmpadas |
| 21 | 5 | Agulheta de lavar vidros aquecível |
| 22 | Não ocupado | |
| 23 | 10 | Máximos à direita |
| 24 | 10 | Electrónica do motor |
| 25 | 5 10 | Aparelho de comando para ABS, Aparelho de comando ASR para ESP |
| 26 | Não ocupado | |
| 27 | Não ocupado | |
| 28 | 5 | Instalação de Regulação da Velocidade, Interruptor para o pedal do travão e da embraiagem |
| 29 | Não ocupado | |
| 30 | 10 | Máximos à esquerda e luz de controlo |
| 31 | 10 | Fecho centralizado - Fecho para a tampa do porta-bagagens |
| 32 | 10 | Limpador do vidro traseiro |
| 33 | 5 | Mínimos à direita |
| 34 | 5 | Mínimos à esquerda |
| 35 | 10 | Válvula de injecção - motor a gasolina |
| 36 | 5 | Luz da matrícula |
| 37 | 5 | Farolim traseiro de nevoeiro e luz de controlo |
| 38 | 5 | Aquecimento do espelho exterior |
| 39 | 20 | Aquecimento do vidro traseiro |
| 40 | 20 | Buzina |
| 41 | 20 | Limpavidros à frente |
| 42 | 15 | Isqueiro, Tomada |
| 43 | 20 | Aparelho de comando central, Bloqueio da alavanca selectora da caixa de velocidades automática |
| 44 | 15 | Pisca-piscas |
| 45 | 20 | Rádio, Sistema de navegação |
| 46 | 25 | Elevadores eléctricos das janelas (à frente direita) |
| 47 | Não ocupado | |
| 48 | 30 | Motor Diesel - Aparelho de comando, bomba de injecção |
| 49 | 15 | Fecho centralizado |
| 50 | 15 | Médios à direita |
| 51 | 15 | Tomado no compartimento de carga |
| 52 | 15 | ignição |
| 53 | 25 | Elevadores eléctricos das janelas (atrás à direita) |
| 54 | 15 | Médios à esquerda |
| 55 | Não ocupado | |
| 56 | 20 | Aparelho de comando - motor a gasolina |
| 57 | 25 | Dispositivo do reboque |
| 58 | 25 | Elevadores eléctricos das janelas (à frente à esquerda) |
| 59 | Não ocupado | |
| 60 | 15 | Buzina para a instalação de alarme contra roubos |
| 61 | 15 | Bomba de combustível - motor a gasolina |
| 62 | 25 | Tejadilho eléctrico corrediço/de abrir |
| 63 | 15 | Aquecimento dos assentos |
| 64 | 20 | Dispositivo de limpar faróis |
| 65 | 15 | Farol de nevoeiro |
| 66 | 25 | Elevadores eléctricos das janelas (atrás à esquerda) |
| 67 | Não ocupado | |
| 68 | 25 | Ventoinha de ar fresco |
Fusíveis na bateria
- Abrir a tampa do polo positivo (+).

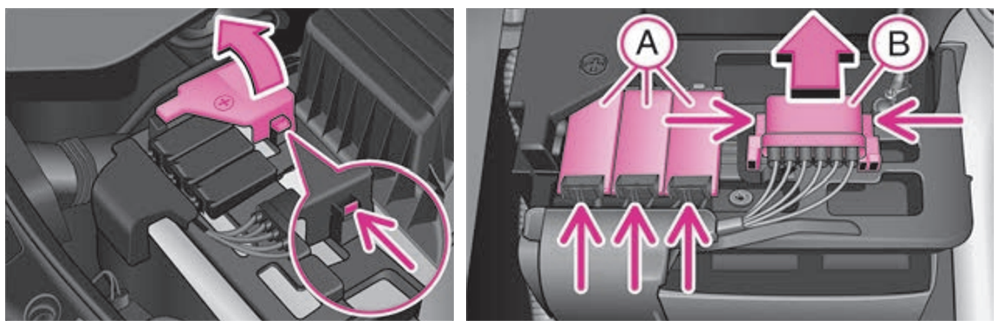

- Carregue nos engates das coberturas dos fusíveis A e abra as coberturas.
- Carregue nos engates da cobertura dos fusíveis B ao mesmo tempo e em conjunto e empurre a cobertura para fora no sentido da seta.

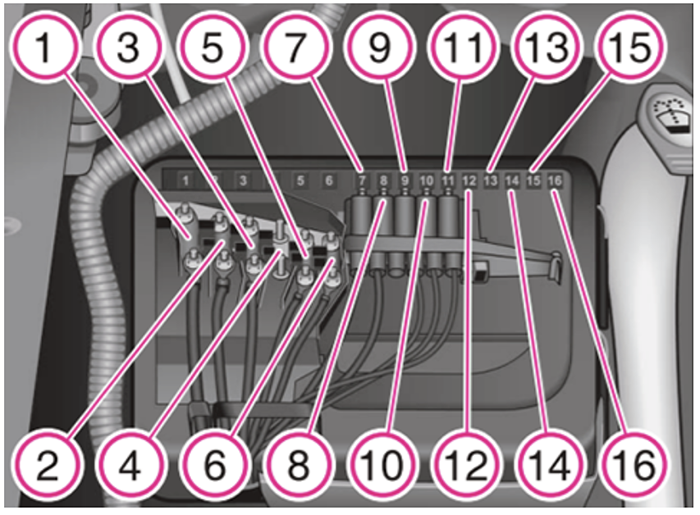

Diagrama de fusíveis
| № | А | Consumidor |
|---|---|---|
| 1 | 175 | Gerador |
| 2 | 110 | Habitáculo |
| 3 | 50 | 2003-2005: Direcção assistida |
| 40 | 2006-2007: Ventilador do radiador | |
| 4 | 40 | 2003-2005: Vela de incandescência 2006-2007: ABS e/ou ASR e/ou ESP |
| 5 | 40 | 2003-2005: Ventilador do radiador |
| 50 | 2006-2007: Direcção assistida | |
| 6 | 40 | 2003-2005: ABS, e/ou ASR, e/ou ESP |
| 50 | 2006-2007: Vela de incandescência | |
| 7 | 25 | ABS e/ou ASR e/ou ESP |
| 8 | 30 | Ventilador do radiador |
| 9 | 5 | 2007: Sistema de ar condicionado |
| 10 | 5 | 2003-2005: Aparelho de comando central |
| 15 | 2006-2007: Aparelho de comando do motor | |
| 11 | 5 | 2003-2005: Sistema de ar condicionado 2006-2007: Aparelho de comando central |
| 12 | 5 | 2006-2007: Caixa de velocidades automática |
| 13 | 5 | 2003-2006: Caixa de velocidades automática |
