Diagramas de fusíveis, localização das caixas de fusíveis para Skoda Fabia (Type 5J; 2009, 2010).
Substituindo fusíveis

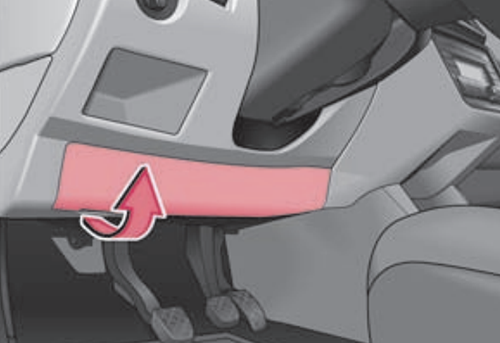

Os circuitos de corrente individuais estão assegurados com fusíveis. Os fusíveis encontram-se no lado esquerdo do quadro de comutação atrás da tampa dos fusíveis.
- Desligue a ignição e o consumidor de corrente que não funciona.
- Oscile cuidadosamente a tampa na direcção da seta e tire a mesma para fora.
- Verifique qual é o fusível que pertence ao consumidor que não funciona.
- Tire o grampo de plástico do seu suporte na tampa dos fusíveis, meta-o no fusível individual e puxe o mesmo para fora.
- Os fusíveis queimados reconhecem-se devido às tiras de metal derretidas. Substitua o fusível defeituoso por um novo com a mesma amperagem.
- Coloque a tampa dos fusíveis no quadro dos instrumentos de modo que as saliências de guia sejam guiadas nos orifícios do quadro de instrumentos e que as mesmas se engatem carregando-se.
Atenção!
- Não «repare» os fusíveis e não os substitua por outros mais fortes – perigo de incêndios! Além disso podem surgir danos num outro ponto da instalação eléctrica.
- Se um fusível colocado de novo à pouco tempo se fundir, a instalação eléctrica tem de ser examinada tão depressa quanto possível numa oficina especializada.
Compartimento dos passageiros
Diagrama de fusíveis (2009)
| № | A | Consumidor |
|---|---|---|
| 1 | Não ocupado | |
| 2 | Não ocupado | |
| 3 | 5 | Instrumento combinado, Regulação do alcance das luzes |
| 4 | 5 | Aparelho de comando para ABS |
| 5 | 5 | Motor a gasolina: Interruptor da luz dos travões, Instalação de Regulação da Velocidade |
| 6 | Não ocupado | |
| 7 | 15 | Aparelho de comando do motor 1,2 l |
| 8 | 10 | Válvulas de injecção - 1,4 l; 1,6 l |
| 9 | 5 | Accionamento para o aquecimento, aparelho de comando para o ar condicionado, auxílio de estacionamento, aparelho de comando para a luz de condução em curvas |
| 10 | Não ocupado | |
| 11 | 7,5 | Espelho retrovisor de ajuste eléctrico, elevadores eléctricos das janelas |
| 12 | 7,5 | Faróis de marcha atrás |
| 13 | 10 | Aparelhos de comando do motor (em veículos com caixa de velocidades automática) |
| 14 | 10 | Motor para a luz de condução em curvas |
| 15 | 5 | Navegação PDA |
| 16 | 5 | Direcção assistida electrohidráulica, aparelho de comando do motor - motor a gasolina |
| 17 | 5 | Luz de estacionamento esquerda, luz da matrícula |
| 18 | 5 | Luz de estacionamento direita |
| 19 | 5 | Rádio, aparelho de comando central |
| 20 | 5 | Aparelho de comando do motor 1,4 l; 1,9 l - Motor Diesel |
| 21 | 10 | Luzes dos travões |
| 22 | 7,5 | Accionamento para o aquecimento, aparelho de comando para o ar condicionado, auxílio de estacionamento, telefone, instrumento combinado, indicador do ângulo de direcção, ESP, aparelho de comando da rede de bordo |
| 23 | 7,5 | Iluminação habitáculo, porta-luvas e compartimento de carga |
| 24 | 10 | Fechadura da tampa traseira |
| 25 | 20 | Aquecimento dos assentos |
| 26 | 15 | Agulhetas de lavar com aquecimento/párabrisas, instalação de limpeza de vidros |
| 27 | Não ocupado | |
| 28 | 10 | Motor a gasolina: válvula AKF, motor a gasolina: chapeleta de regulação |
| 29 | 10 | Injecção - motor de 1,2 l |
| 30 | 15 | Bomba de combustível - motor a gasolina |
| 31 | 10 | Sonda Lambda |
| 32 | 5 | Motor a Diesel: Interruptor para a luz dos travões e pedal da embreagem, Instalação de Regulação da Velocidade, relé bomba do combustível e relé instalação de pré-incandescência |
| 33 | 30 | Aparelho de comando do motor - motor Diesel |
| 34 | 30 | Aparelho de comando do motor 1,4 l; 1,6 l |
| 15 | Bomba de combustível - motor Diesel | |
| 35 | 5 | Iluminação do instrumento combinado e do interruptor |
| 36 | 15/5 | Máximos |
| 37 | 7,5 | Farolim traseiro de nevoeiro |
| 38 | 10 | Farol de nevoeiro |
| 39 | 30 | Ventoinha |
| 40 | 10 | Limpador do vidro traseiro |
| 41 | Não ocupado | |
| 42 | 25 | Aquecimento do vidro traseiro |
| 43 | 20 | Buzina |
| 44 | 20 | Limpa-vidros à frente |
| 45 | 15 | Aparelho de comando central para sistema de conforto |
| 46 | Não ocupado | |
| 47 | 15 | Isqueiro, tomada no compartimento de carga (Um consumidor eléctrico ligado com o motor desligado pode conduzir à descarga da bateria) |
| 48 | 15 | ABS |
| 49 | 15 | Pisca-piscas |
| 50 | 10 | Rádio, Preparação para o telefone, Módulo multifuncional |
| 51 | 25 | Elevadores eléctricos das janelas (à frente e atrás à esquerda) - lado esquerdo |
| 52 | 25 | Elevadores eléctricos das janelas (à frente e atrás à esquerda) - lado direito |
| 53 | 25 | Tejadilho eléctrico corrediço/de abrir |
| 54 | 15 | Instalação de alarme contra roubos |
| 55 | Não ocupado | |
| 56 | 25 | Dispositivo de limpar faróis |
| 57 | 15 | Médios à esquerda, regulação do alcance das luzes |
| 58 | 15 | Médios à direita |
Diagrama de fusíveis (2010)
| № | A | Consumidor |
|---|---|---|
| 1 | Não ocupado | |
| 2 | 5 | START-STOP |
| 3 | 7,5 | Instrumento combinado, regulação do alcance das luzes |
| 4 | 5 | Aparelho de comando para ABS |
| 5 | 5 | Motor a gasolina: Instalação de regulação da velocidade |
| 6 | 10 | Faróis de marcha atrás (Esquema de comutação) |
| 7 | 15 | Ignição |
| 7,5 | Aparelho de comando do motor, caixa de velocidades automática | |
| 8 | 5 | Interruptor ndo pesai do travão, ventilador do radiador |
| 9 | 5 | Accionamento para o aquecimento, aparelho de comando para o ar condicionado, auxílio de estacionamento, aparelho de comando para a luz de condução em curvas, ventilador para o refrigerante |
| 10 | 7,5 | Ar condicionado (Só é válido para alguns países) |
| 11 | 5 | Ajuste do espelho |
| 12 | 5 | Aparelho de comando para o reconhecimento do reboque |
| 13 | 5 | Aparelho de comando para caixa de velocidades automática |
| 14 | 10 | Motor para farol projector de halogéneo com função de luzes nas curvas |
| 15 | 5 | Navegação PDA |
| 16 | 5 | Direcção assistida electrohidráulica |
| 17 | 10 | START-STOPP-Rádio |
| 7,5 | Luz de condução diurna | |
| 18 | 5 | Aquecimento do espelho |
| 19 | 5 | Contacto S |
| 20 | 5 | Aparelho de comando do motor |
| 7,5 | Aparelho de comando do motor | |
| 15 | Relé da bomba de combustível | |
| 15 | Aparelho de comando para a bomba do combustível | |
| 21 | 10 | Farol de marcha atrás, farol de nevoeiro com a função «CORNER» |
| 22 | 7,5 | Accionamento para o aquecimento, aparelho de comando para o ar condicionado, auxílio de estacionamento, telefone, instrumento combinado, indicador do ângulo de direcção, ESP, aparelho de comando da rede de bordo, volante multifuncional |
| 23 | 15 | Iluminação habitáculo, porta-luvas e compartimento de carga, mínimos |
| 24 | 5 | Aparelho de comando central do veículo |
| 25 | 20 | Aquecimento dos assentos |
| 26 | 10 | Limpador do vidro traseiro |
| 27 | Não ocupado | |
| 28 | 10 | Motor a gasolina: válvula AKF, motor a gasolina: chapeleta de regulação |
| 29 | 10 | Injecção, bomba de água |
| 30 | 15 | Bomba de combustível |
| 20 | Ignição | |
| 5 | Instalação da regulação da velocidade, accionamento do relé para PTC | |
| 31 | 10 | Sonda Lambda |
| 32 | 15 | Bomba de alta pressão, válvula de pressão |
| 33 | 30/15 | Aparelho de comando do motor |
| 34 | 15 | Aparelho de comando do motor |
| 20 | Bomba de supressão | |
| 35 | 5 | Alimentação de corrente para a fechadura de ignição |
| 36 | 15 | Máximos |
| 37 | 7,5 | Farolim traseiro de nevoeiro |
| 38 | 10 | Farol de nevoeiro |
| 39 | 30 | Ventoinha |
| 40 | 15 | Agulhetas de lavar com aquecimento/párabrisas, instalação de limpeza de vidros |
| 41 | Não ocupado | |
| 42 | 25 | Aquecimento do vidro traseiro |
| 43 | 20 | Buzina |
| 44 | 20 | Limpa-vidros à frente |
| 45 | 25/10 | Aparelho de comando central para sistema de conforto |
| 46 | 15 | Instalação de alarme contra roubos |
| 47 | 15 | Isqueiro, tomada no compartimento de carga (Um consumidor eléctrico ligado com o motor desligado pode conduzir à descarga da bateria) |
| 48 | 15 | ABS, START-STOPP - Conversor DC/DC ESP |
| 49 | 15 | Pisca-piscas, luzes dos travões |
| 50 | 30 | START-STOPP - Conversor DC/DC Infotainment |
| 10 | Rádio | |
| 51 | 25 | Elevadores eléctricos das janelas (à frente e atrás à esquerda) - lado esquerdo |
| 52 | 25 | Elevadores eléctricos das janelas (à frente e atrás à esquerda) - lado direito |
| 53 | 5 | Luz de estacionamento - lado esquerdo |
| 25 | Tejadilho eléctrico corrediço/de abrir | |
| 54 | 5 | START-STOPP - Instrumento combinado - Rádio |
| 15 | Instalação de alarme contra roubos | |
| 55 | 30 | Aparelho de comando para caixa de velocidades automática DSG |
| 56 | 25 | Instalação de limpar faróis |
| 5 | Luz de estacionamento - lado direito | |
| 57 | 15 | Médios à esquerda, regulação do alcance das luzes |
| 58 | 15 | Médios à direita |
Compartimento do motor
Caixa de velocidades mecânica, Caixa de velocidades automática DSG

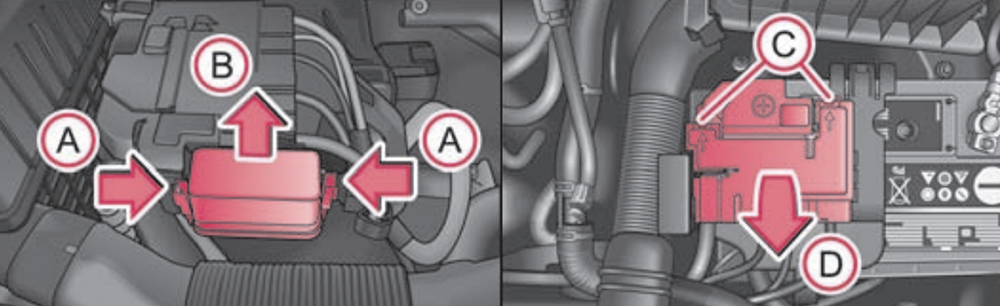

- Carregue nos engates da cobertura dos fusíveis A ao mesmo tempo e em conjunto e empurre a cobertura para fora no sentido da seta B.
- Desengatar com uma chave de parafusos de lâmina plana os suportes nas aberturas C e dobre as tampas para cima na direcção da seta D.

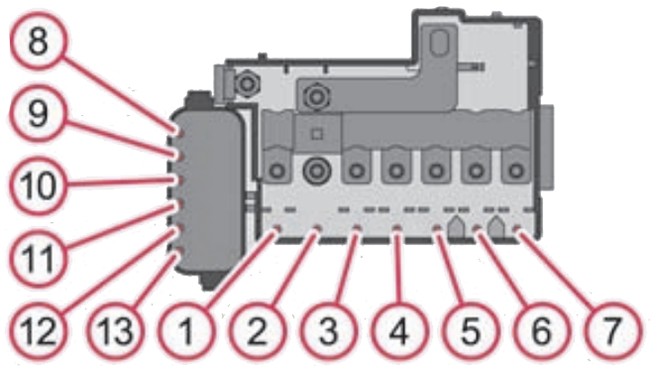

| № | A | Consumidor |
|---|---|---|
| 1 | 175 | Gerador |
| 2 | Não ocupado | |
| 3 | 80 | Habitáculo |
| 4 | 60 | Aquecimento adicional eléctrico |
| 5 | 40 | Habitáculo |
| 6 | 50 | Velas incandescentes, ventilador do radiador |
| 7 | 50 | Direcção assistida electrohidráulica |
| 8 | 25 | ABS e/ou ASR e/ou ESP |
| 9 | 30 | Ventilador do radiador |
| 10 | 5 | Ventilador do radiador |
| 11 | 40 | ABS e/ou ASR e/ou ESP |
| 12 | 5 | Aparelho de comando central |
| 13 | 5 | Caixa de engrenagens automática |
| 40 | aquecimento adicionai eléctrico |
Caixa de velocidades automática

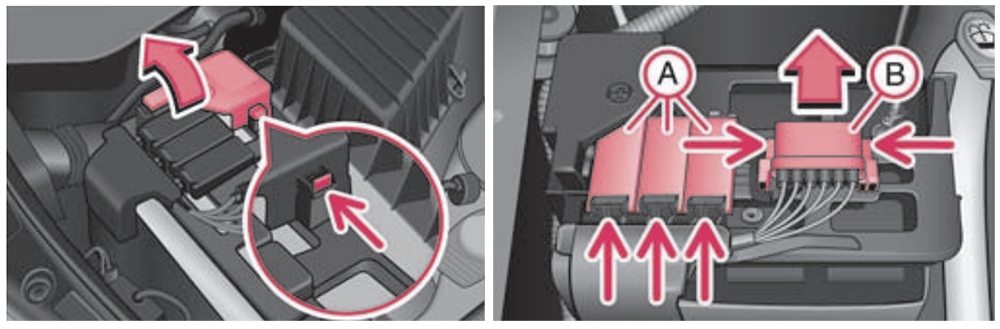

- Abrir a tampa do polo positivo (+) à esquerda.
- Carregue nos engates das coberturas dos fusíveis A à direita e abra as coberturas.
- Carregue nos engates da cobertura dos fusíveis B ao mesmo tempo e em conjunto e empurre a cobertura para fora no sentido da seta.

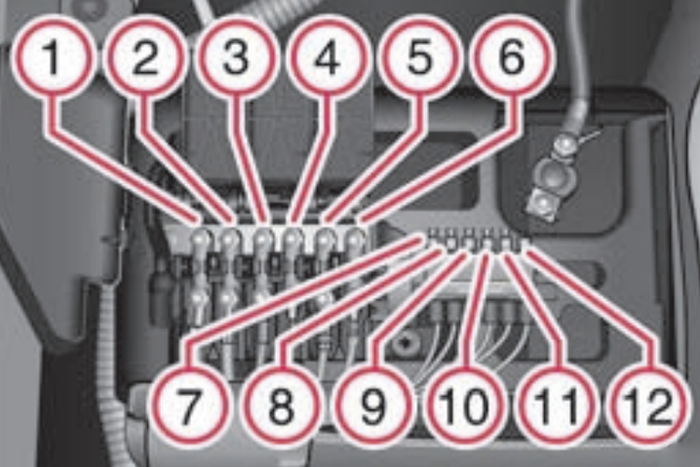

| № | A | Consumidor |
|---|---|---|
| 1 | 175 | Gerador |
| 2 | 80 | Habitáculo |
| 3 | 60 | Aquecimento adicional eléctrico |
| 4 | 40 | ESP |
| 5 | 50 | Direcção assistida electrohidráulica |
| 6 | 50 | Vela de incandescência |
| 7 | 25 | ESP |
| 8 | 30 | Ventilador do radiador |
| 9 | 5 | Sistema de ar condicionado |
| 10 | 40 | ABS |
| 11 | 5 | Aparelho de comando central |
| 12 | 5 40 | Caixa de engrenagens automática Aquecimento adicional eléctrico |
