Diagramas de fusíveis, localização das caixas de fusíveis para Skoda Citigo-e iV (2019, 2020, 2021).
Substituindo fusíveis
Os fusíveis queimados são identificáveis pelas lâminas de metal derretidas. Substitua o fusível por meio do clipe localizado na zona dos fusíveis por baixo do painel de comando. Utilize a extremidade apropriada do grampo de acordo com as dimensões do fusível.
Atenção!
- Não repare os fusíveis nem substitua-os por fusíveis mais fortes.
- Substitua o fusível fundido por um novo com a mesma amperagem.
- Nunca tente substituir pessoalmente o fusível do sistema de alta tensão.
- Se um fusível recém-colocado também queimar, procure a ajuda de uma oficina especializada.
Compartimento dos passageiros

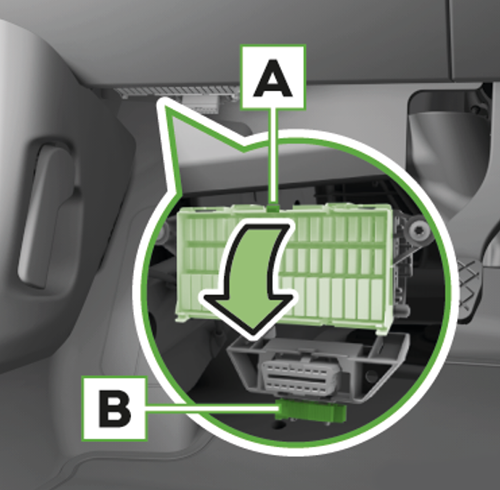

- Puxe a patilha de segurança A para baixo e abra a tampa da caixa de fusíveis.
- Substitua o fusível por meio do clipe B.
- Feche a tampa até encaixar firmemente.

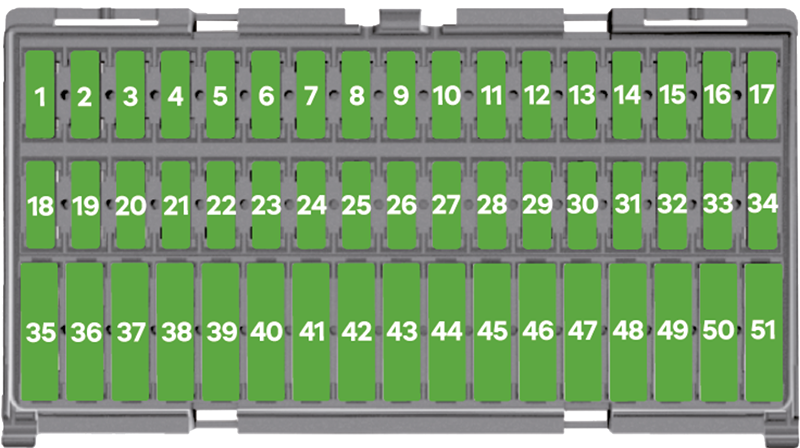

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| 1 | Painel de instrumentos, sistema de comando do motor |
| 2 | Bateria de alta tensão, ligação de diagnóstico |
| 3 | Não afetado |
| 4 | Não afetado |
| 5 | Alavanca de controlo por baixo do volante (sistema de regulação da velocidade, luz), sistema de controle de alimentação de bordo |
| 6 | 2019-2020: Ajuste elétrico do espelho retrovisor exterior, interruptor de luz, luz 2021: Ajuste elétrico dos espelhos retrovisores exteriores, regulação do alcance dos faróis |
| 7 | Sistema de comando do motor |
| 8 | Carregar a bateria de alta tensão, alavanca seletora, servo-freio, sistema de controle de acionamento |
| 9 | Airbags, interruptor de chave para desligar o airbag do passageiro |
| 10 | Assistência ao parqueamento |
| 11 | Câmara frontal para sistemas de assistência |
| 12 | Não afetado |
| 13 | Não afetado |
| 14 | Limpa-vidros traseiro |
| 15 | Interruptor de luzes |
| 16 | Direção assistida, fechadura da ignição |
| 17 | Alavanca de comando por baixo do volante (limpa pára-brisas, lava pára-brisas) |
| 18 | Carregar a bateria de alta voltagem |
| 19 | Não afetado |
| 20 | ESC, Alavanca de operação por baixo do volante |
| 21 | Não afetado |
| 22 | Não afetado |
| 23 | Sistema de comando do motor |
| 24 | Alavanca de operação por baixo do volante (máximos) |
| 25 | Sistema de lavagem da janela dianteira e traseira |
| 26 | Painel de instrumentos, relé principal |
| 27 | Iluminação do habitáculo |
| 28 | Ligação de diagnóstico |
| 29 | Componentes eletrónicos |
| 30 | Aquecimento dos espelhos retrovisores exteriores |
| 31 | Ventilador do radiador |
| 32 | Luzes do pisca-pisca e de travagem, luzes diurnas |
| 33 | Não afetado |
| 34 | Não afetado |
| 35 | Não afetado |
| 36 | Tomada de 12 volts |
| 37 | Não afetado |
| 38 | Infotainment |
| 39 | Não afetado |
| 40 | Sistema de comando do motor |
| 41 | Fecho centralizado |
| 42 | Bomba do líquido de refrigeração |
| 43 | Aquecimento do banco dianteiro, componentes elétricos |
| 44 | Bateria de alta tensão |
| 45 | Interruptor de luzes |
| 46 | Aquecimento do vidro traseiro |
| 47 | Elevador elétrico dos vidros do lado do passageiro |
| 48 | Buzina |
| 49 | Limpa-vidros do pára-brisas |
| 50 | Luz de marcha atrás, médios |
| 51 | Elevador elétrico dos vidros do lado do condutor |
Fusíveis do lado do painel de bordo

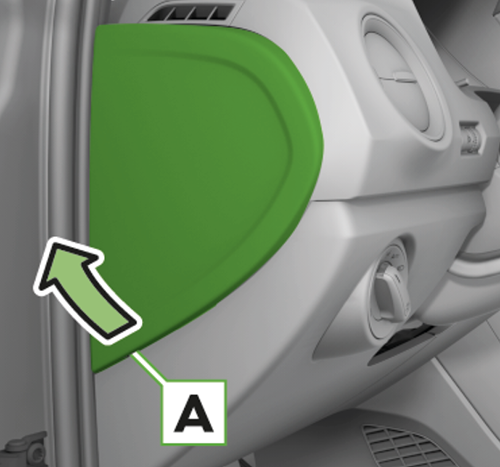

- Insira uma chave de fendas na área A por baixo da cobertura lateral do painel de comandos e solte a cobertura.
- Remova a tampa.
- Substitua o fusível.
- Coloque a cobertura e pressione-a para dentro até encaixar no lugar.

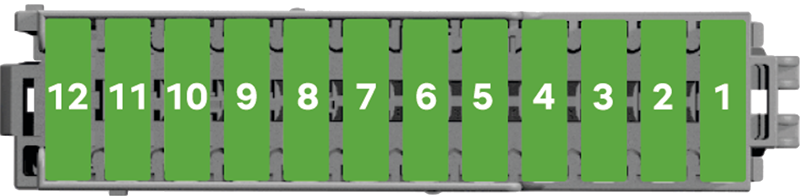

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| 1 | Eletrónica do sistema de informação |
| 2 | Sistema de travagem |
| 3 | Bloqueio de extração da chave de ignição |
| 4 | Aquecimento |
| 5 | Ar condicionado |
| 6 | Desativação do sistema de tensão para serviços |
| 7 | Ar condicionado |
| 8 | Carregar a bateria de alta tensão, alavanca seletora, sensor de chuva e de luz |
| 9 | Farol dianteiro |
| 10 | Farol dianteiro |
| 11 | Aquecimento do para-brisas |
| 12 | Aquecimento do para-brisas |
Compartimento do motor

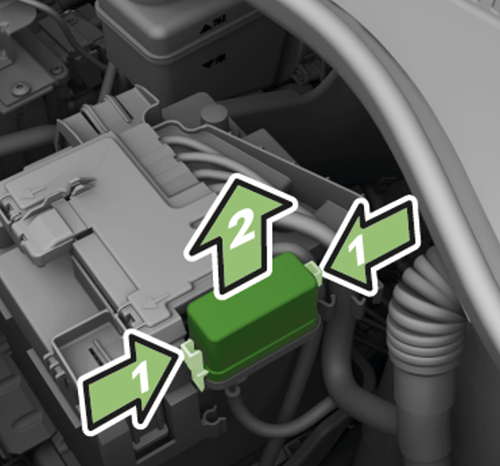

- Pressione os botões de bloqueio laterais na tampa da caixa de fusíveis e retire a tampa para cima.
- Substitua o fusível.
- Coloque a tampa e encaixe-a.

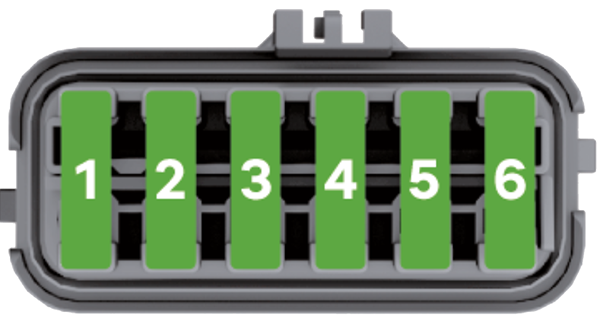

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| 1 | Sistema de assistência ESC |
| 2 | Servo-freio |
| 3 | Alavanca de operação por baixo do volante |
| 4 | Sistema de assistência ESC |
| 5 | Módulo de dados da bateria de 12 volts |
| 6 | Fechadura da ignição, Arranque |
