Diagramas de fusíveis, localização das caixas de fusíveis para SEAT Ibiza (6F/KJ1; 2018, 2019, 2020, 2021, 2022, 2023, 2024).
Substituindo fusíveis
Substituir os fusíveis apenas se a causa do erro tiver sido solucionada. Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema elétrico deverá ser inspecionado por um serviço de assistência técnica. Existem no veículo mais fusíveis além dos indicados neste capítulo. Estes só os deve mudar uma oficina especializada.
- Os fusíveis queimados são identificáveis pelas lâminas de metal derretidas.
- Ilumine o fusível com uma lanterna para ver se está fundido.
- Extrair o fusível.
- Substituir o fusível fundido por um novo com amperagem idêntica (com cor e inscrição igual) e tamanho idêntico.
- Volte a colocar a cobertura ou a tampa da caixa de fusíveis.
Atenção!
- Para não danificar o sistema elétrico do veículo, antes de substituir um fusível deverá desligar sempre a ignição, as luzes e os dispositivos elétricos restantes.
- Nunca utilize fusíveis de capacidade superior. Substitua os fusíveis somente por fusíveis com a mesma amperagem (mesma cor e inscrição) e tamanho.

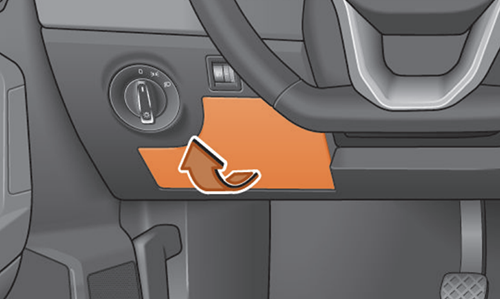

Fusíveis no interior do veículo
- Abrir: retire a tampa da caixa de fusíveis no sentido da seta.
- Fechar: feche a tampa até encaixar.

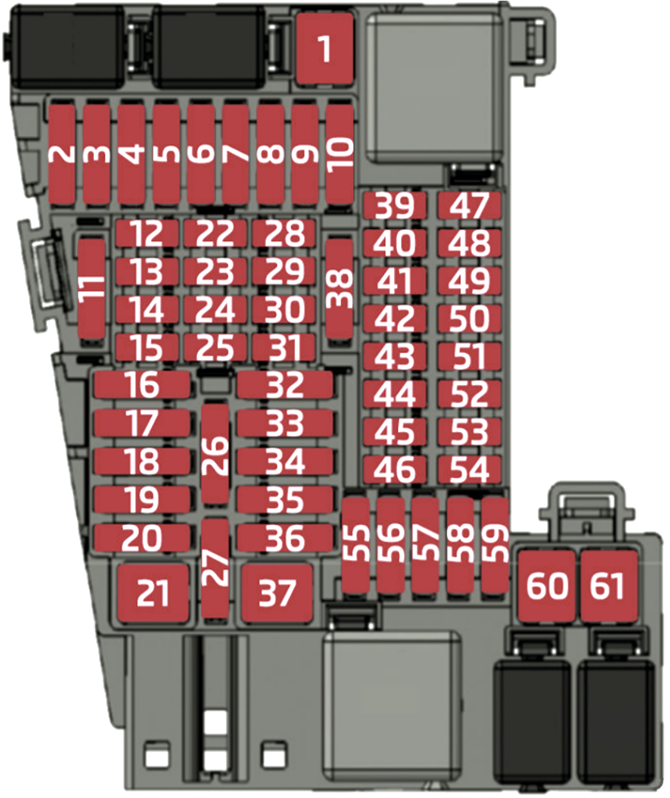

Diagrama de fusíveis
| № | A | Consumidores |
|---|---|---|
| 1 | 20 | Gancho de reboque |
| 2 | 20 | 2018-2019: Isqueiro/Tomada de 12 V |
| 3 | 30 | Amplificador |
| 4 | 20 | 2020-2024: Isqueiro/Tomada de 12 V |
| 5 | 30 | Teto panorâmico |
| 6 | 40 | Fecho centralizado |
| 8 | 30 | Ventilador aquecedor/Climatronic |
| 10 | 25 | Gancho de reboque |
| 11 | 7,5 | 2018-2022: Medidor CNG |
| 13 | 7,5 | Interruptor luzes, coluna direção LSS e SMLS, execução de diagnósticos, sensor de chuva/luz |
| 14 | 10 | Coluna direção LSS: manipulo |
| 15 | 7,5 | 2018-2019: Kombi, 2020-2024: Kombi, Chamada de emergência (+Nzy) |
| 16 | 40 | Alimentação luzes direita |
| 17 | 30 | Vidros portas direitas |
| 18 | 30 | Limpa para-brisas |
| 19 | 25 | Rádio, Sistema Multimédia |
| 20 | 30 | Desembaciador do vidro traseiro |
| 21 | 30 | Centralina SCR |
| 23 | 7,5 | Rear View Camera |
| 24 | 5 | 2018-2019: Connectivity Box, ligação fontes de áudio externas (Duplo USB-AUX IN), ecrã MIB 2020-2024: Connectivity Box, ligação fontes de áudio externas (duplo USB), ecrã MIB |
| 25 | 7,5 | Eletrónica coluna direção (MFL) |
| 26 | 7,5 | Gateway |
| 27 | 7,5 | Centralina suspensão ativa |
| 28 | 7,5 | Sensor DWA |
| 29 | 7,5 | Buzina DWA |
| 31 | 7,5 | Centralina clima 9AA/9AB |
| 15 | Centralina Climatronic 9AK | |
| 32 | 7,5 | Coluna direção LSS, sem Kessy |
| 33 | 30 | Vidros portas esquerdas |
| 35 | 40 | Alimentação luzes esquerda |
| 36 | 20 | Signal Horn |
| 37 | 30 | Centralina bancos aquecidos |
| 38 | 30 | BCM Power C63 |
| 39 | 10 | BSD, PDC, MRR, PLA |
| 40 | 7,5 | Interruptor luzes, tomada de diagnóstico, regulador alcance faróis, coluna direção LSS: luzes, faróis halogénios, interruptor marcha-atrás, espelho eletromecânico, RKA sem rádio |
| 41 | 7,5 | Regulação retrovisores exteriores sem recolha |
| 42 | 7,5 | 2018-2022: Pedal embraiagem, relés de arranque, bobina relé GNG, Sensor de pressão AA 2023-2024: Pedal embraiagem, relés de arranque, sensor de pressão AA |
| 43 | 15 | 2018-2019: Bobina relé DWP, Motor limpa-vidros traseiro, bicos aquecidos 2020-2024: Bobina relé DWP, Motor limpa-vidros traseiro |
| 44 | 7,5 | Airbag |
| 45 | 7,5 | Farol Full Led esquerdo |
| 46 | 7,5 | Farol Full Led direito |
| 48 | 7,5 | Bloqueio coluna direção, Centralina Kessy |
| 49 | 7,5 | Relé SCR |
| 53 | 7,5 | Alavanca de mudanças automáticas, ZSS |
| 58 | 7,5 | Bomba do lava-vidros |
| 59 | 10 | Espelhos retrovisores aquecidos |
| 60 | 30 | Gancho de reboque |
| 61 | 30 | Gancho de reboque |
Fusíveis no compartimento do motor
- Abra o capô do motor.
- Pressione as patilhas de bloqueio para desbloquear a tampa da caixa de fusíveis.
- Retirar a tampa para cima.
- Para montar a tampa, colocá-la sobre a caixa de fusíveis. Empurre as patilhas para baixo até que encaixem de forma audível.

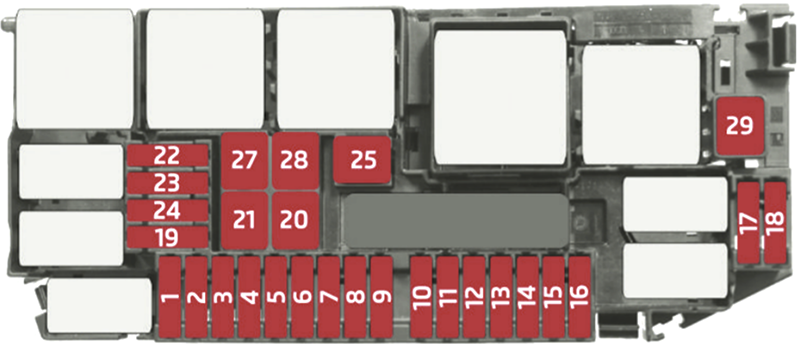

Diagrama de fusíveis
| № | A | Consumidor |
|---|---|---|
| 1 | 30 | 2018-2021: Módulo injeção motores diesel |
| 10 | Módulo injeção motores MPI | |
| 15 | Módulo injeção motores TSI | |
| 2 | 7,5 | Válvula para doseamento do combustível (TJA/T6P/N09), Bomba refrigeração baixa temperatura (TJA/T6P/N09/TC5); Válvula reguladora pressão de óleo (TJ1), Válvula de refrigeração AGR (TJ1), Bombas de água alta e baixa (TJ1), Bobina relé SCR, Válvula de água cabeça do motor |
| 3 | 15 | Sondas Lambda |
| 4 | 15 | 2018-2021: Relé bomba gasolina motor (MPI), Centralina medidor (TSI e Diesel) 2022-2024: Relé bomba gasolina motor (MPI), Centralina medidor (TSI) |
| 5 | 10 | 2018-2022: Eletroventilador (EC), Válvula LDR, Válvula canister e distribuição variável, Válvula reguladora pressão de óleo, Válvulas desligamento de cilindros, sensor WIV e regulador de pressão CNG 2023-2024: Eletroventilador [EC], Válvula LDR, Válvula canister e distribuição variável, Válvula reguladora pressão de óleo, Válvulas desligamento de cilindros, sensor WIV |
| 6 | 7,5 | 2018-2021-: Relé velas de pré-aquecimento, Resistência tubo de aspiração (diesel) |
| 20 | Velas da ignição (MPI e TSI) | |
| 7 | 15 | 2018-2022: Bomba de vácuo (TSI, CNG) 2023-2024: Bomba de vácuo (TSI) |
| 8 | 10 | 2018-2021: Injetores e bobina relé EKP (MPI), Válvula para doseamento do combustível (diesel) 2022-2024: Injetores e bobina relé EKP (MPI) |
| 9 | 7,5 | Sensor Servo |
| 10 | 7,5 | Vref Bateria: Gateway, BDM e BCM |
| 12 | 10 | Compressor desmontável |
| 14 | 7,5 | 2018-2019: Módulo Injeção, HauptRelé Motor, ESC/ABS, Bobina relé 87 2020-2024: ESC, bobina relé 87 e controlador de motor dos motores (+TJ1/ TJ4/ TH4/T5I/T6P/N09/TC5/T5Y). |
| 15 | 30 | Caixa de velocidades automática DQ200 e AQ160 |
| 17 | 7,5 | 50 Diag |
| 18 | 30 | Motor de arranque BDM |
| 20 | 60 | ESC (Bomba) |
| 40 | ABS (Bomba) | |
| 21 | 25 | ESC/ABS (Válvulas) |
| 24 | 30 | Eletroventilador TH4 sem AA para países de clima temperado |
| 25 | 20 | Eletroventilador TH4 sem AA ou T5I para países de clima temperado |
| 40 | PTC1 | |
| 26 | 50 | Eletroventilador TJ1/TJ4/N09/T6P ou TH4/T5I para países de clima quente |
| 27 | 30 | Eletroventilador TH4 sem AA ou T5I para países de clima temperado |
| 40 | PTC 2 | |
| 28 | 40 | PTC 3 |
