Diagramas de fusíveis, localização das caixas de fusíveis para SEAT Altea (2009, 2010, 2011, 2012, 2013, 2014, 2015).
Substituindo fusíveis
- Desligar a ignição e o respectivo consumidor eléctrico.
- Localizar o fusível que pertence ao consumidor que deixou de funcionar.
- Retirar a pinça de plástico da sua fixação na tampa, aplicá-la sobre o fusível em questão e extraí-lo.
- Se o fusível estiver queimado (identificável pela tira de metal fundida), substituí-lo por outro novo com a mesma amperagem.
Atenção!
- Se um fusível for substituído por outro mais forte, podem registar-se danos noutros pontos do sistema eléctrico.
- Não tente «reparar» os fusíveis e não os substitua também por fusíveis mais fortes. Caso contrário, existe o perigo de incêndio. Além disso, podem-se provocar avarias noutro ponto do sistema eléctrico.
- Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema eléctrico deverá ser inspeccionado, quanto antes, por uma oficina especializada.

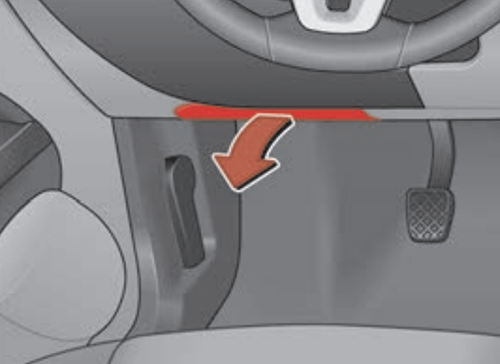

Compartimento dos passageiros

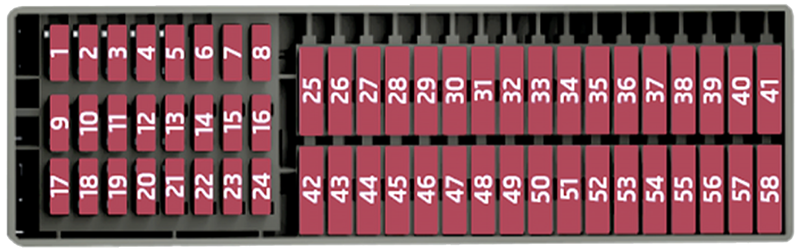

Diagrama de fusíveis
| № | A | Componente |
|---|---|---|
| 1 | Livre | |
| 2 | Livre | |
| 3 | Livre | |
| 4 | Livre | |
| 5 | Livre | |
| 6 | Livre | |
| 7 | Livre | |
| 8 | Livre | |
| 9 | 5 | Airbag |
| 10 | 10 | Alimentação RSE (Ecrã tejadilho) |
| 11 | Livre | |
| 12 | 10 | Farol dexénon esquerdo |
| 13 | 5 | Painel de instrumentos (nível do óleo)/Centralina cablagem (BCM)/Aquecedor/ ABS, ESP/ Park Pilot/ Gateway/Caudalímetro |
| 14 | 10 | Caixa de velocidades/Servo-direcção/Sensor luz de travão/ Reboque/ ABS, ESP/ Haldex/ Interruptor das luzes |
| 15 | 10 | Pára-brisas aquecidos/ Iluminação instrumentos / Centralina diagnóstico/Gestão motor/Aquecimento adicional/Faróis AFS/Park Pilot |
| 16 | 10 | Farol de xénon direito |
| 17 | 10 | Gestão do motor / Sistema RSE com START STOP |
| 18 | 5 | Kombi / Alavancas com START STOP |
| 19 | 15 | Navegação / Rádio com START STOP |
| 20 | 10 | Park Pilot (Ajuda de estacionamento) / Alavanca da caixa / Centralina ESP |
| 21 | Livre | |
| 22 | 5 | Sensor alarme volumétrico/ Buzina alarme |
| 23 | 10 | Diagnóstico / Sensor de chuva/ Interruptor luzes |
| 24 | 15 | Assistência pré-instalação gancho reboque |
| 25 | Livre | |
| 26 | 20 | Bomba de vácuo |
| 27 | 10 | Alimentação RSE (Ecrã tejadilho) sem START STOP |
| 28 | 20 | Motor do limpa-vidros traseiro |
| 29 | Livre | |
| 30 | 20 | Tomada de corrente / Isqueiro |
| 31 | Livre | |
| 32 | Livre | |
| 33 | 40 | Aquecedor |
| 34 | Livre | |
| 35 | Livre | |
| 36 | Livre | |
| 37 | Livre | |
| 38 | Livre | |
| 39 | 15 | Centralina reboque (gancho) |
| 40 | 20 | Centralina reboque (indicador de mudança de direcção, travão e luz de presença esquerda) |
| 41 | 20 | Centralina reboque (luz de nevoeiro, marcha-atrás e posição direita) |
| 42 | 20 | Centralina cablagem BCM |
| 43 | 40 | Pré-instalação reboque |
| 44 | 25 | Desembaciador do vidro traseiro |
| 45 | 30 | Levanta vidros eléctricos dianteiros |
| 46 | 30 | Elevadores dos vidros traseiros |
| 47 | 15 | Motor (Calibrador, relé gasolina) |
| 48 | 20 | Centralina confort |
| 49 | 40 | Comandos aquecimento |
| 50 | 30 | Bancos aquecidos |
| 51 | 20 | Tecto de abrir |
| 52 | 20 | La va-faróis |
| 53 | 20 | Assistência pré-instalação gancho reboque |
| 54 | 5 | Taxi (alimentação taxímetro) |
| 55 | 20 | Assistência pré-instalação gancho reboque |
| 56 | 15 | Taxi (alimentação emissora) |
| 57 | 10 | Alimentação telefone com START STOP |
| 58 | 30 | Centralina do fecho centralizado |
Compartimento do motor

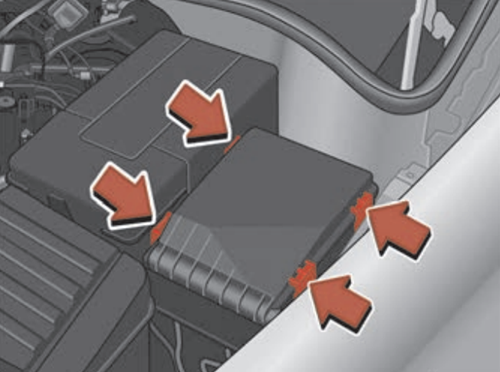

Desengatar a tampa dos fusíveis do compartimento do motor pelas patilhas, premindo-as na direcção do centro da tampa.

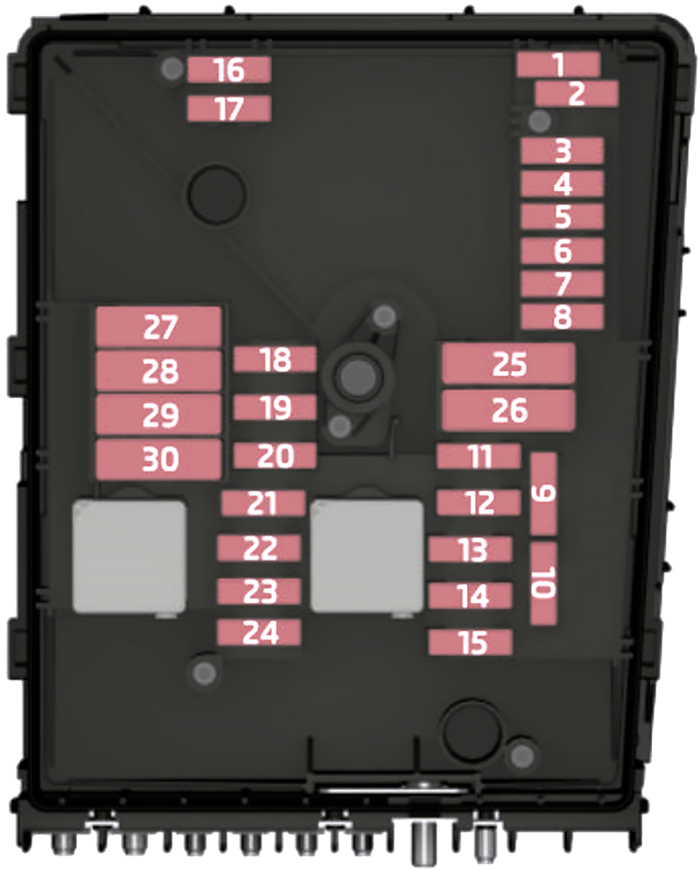

Diagrama de fusíveis
| № | A | Componente |
|---|---|---|
| 1 | 20 | Limpa pára-brisas |
| 2 | 30 | Caixa de velocidades DQ200 |
| 3 | 5 | Centralina da cablagem |
| 4 | 20 | ABS |
| 5 | 15 | Caixa de velocidades AQ |
| 6 | 5 | Painel de instrumentos / Coluna de direcção |
| 7 | 40 | Chave da ignição |
| 8 | 15 | Rádio |
| 9 | 5 | Telefone / Navegador tomtom |
| 10 | 5 | Gestão do motor |
| 10 | Gestão do motor | |
| 11 | Livre | |
| 12 | 5 | Centralina electrónica |
| 13 | 15 | Alimentação do módulo de injecção de gasolina |
| 30 | Alimentação do módulo de injecção de diesel | |
| 14 | 20 | Bobina |
| 15 | 5 | Gestão do motor |
| 10 | Relé da bomba | |
| 16 | 30 | Iluminação direita |
| 17 | 15 | Buzina |
| 18 | Livre | |
| 19 | 30 | Limpa |
| 20 | 10 | Bomba de água |
| 20 | Bomba sensor pressão para motor 1.8 | |
| 21 | 15 | Sonda Lambda (Amperagem em função da motorização) |
| 22 | 5 | Pedal do travão, sensor de velocidade |
| 23 | 5 | Gestão do motor (Amperagem em função da motorização) |
| 10 | Gestão do motor (Amperagem em função da motorização) | |
| 15 | Gestão do motor (Amperagem em função da motorização) | |
| 24 | 10 | AKF, válvula da caixa de velocidades |
| 25 | 40 | Bomba ABS (Amperagem em função da motorização) |
| 26 | 30 | Iluminação esquerda |
| 2 7 | 40 | Gestão do motor (Amperagem em função da motorização) |
| 50 | Gestão do motor (Amperagem em função da motorização) | |
| 28 | Livre | |
| 29 | 50 | Levanta vidros eléctricos (dianteiros e traseiros) (Amperagem em função da motorização) |
| 30 | Levanta vidros eléctricos (dianteiros) (Amperagem em função da motorização) | |
| 30 | 50 | Chave de ignição |
