Diagramas de fusíveis, localização das caixas de fusíveis para SEAT Altea (2005, 2006, 2007, 2008).
Substituindo fusíveis
- Desligar a ignição e o respectivo consumidor eléctrico.
- Localizar o fusível que pertence ao consumidor que deixou de funcionar.
- Retirar a pinça de plástico da sua fixação na tampa, aplicá-la sobre o fusível em questão e extraí-lo.
- Se o fusível estiver queimado (identificável pela tira de metal fundida), substituí-lo por outro novo com a mesma amperagem.
Atenção!
- Se um fusível for substituído por outro mais forte, podem registar-se danos noutros pontos do sistema eléctrico.
- Não tente «reparar» os fusíveis e não os substitua também por fusíveis mais fortes. Caso contrário, existe o perigo de incêndio. Além disso, podem-se provocar avarias noutro ponto do sistema eléctrico.
- Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema eléctrico deverá ser inspeccionado, quanto antes, por uma oficina especializada.

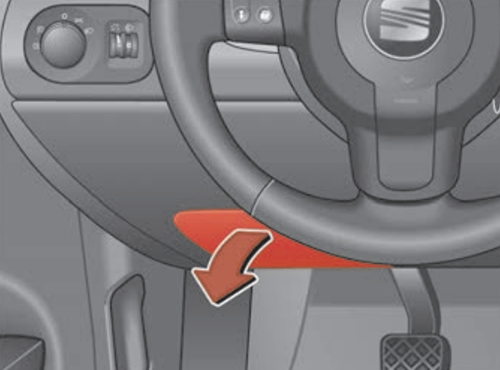

Compartimento dos passageiros

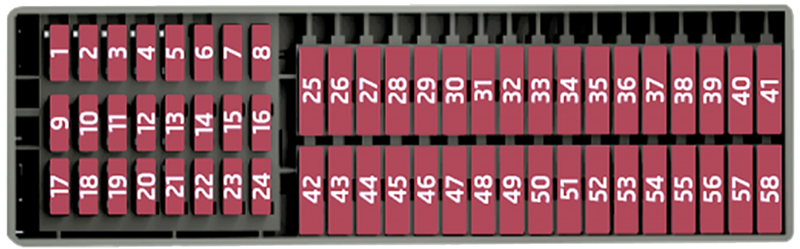

Diagrama de fusíveis (2005-2006)
| № | A | Consumidor |
|---|---|---|
| 1 | 5 | Espelho electrocrómico/Relé 50 |
| 2 | 5 | Centralina do motor |
| 3 | 5 | Interruptor luzes/Centralina regula-faróis/Farol direito/Telemóvel |
| 4 | 5 | Pré-instalação de telemóvel |
| 5 | 10 | Caudalímetro, Herzrohr |
| 6 | 5 | Airbag |
| 7 | Livre | |
| 8 | Livre | |
| 9 | 5 | Direcção assistida |
| 10 | 5 | Diagnóstico, interruptor de marcha-atrás |
| 11 | 5 | Pára-brisas aquecido |
| 12 | 10 | Avaliador FSI |
| 13 | 5 | Centralina do reboque |
| 14 | 5 | Interruptor ESP/ASR, Centralina do ABS/ESP |
| 15 | 5 | Caixa de velocidades automática |
| 16 | 10 | Comandos de aquecimento/Climatronic/Sensor de pressão/Bancos aquecidos |
| 17 | 7,5 | Motor |
| 18 | Livre | |
| 19 | Livre | |
| 20 | 5 | Alimentação da caixa de fusíveis do motor |
| 21 | 5 | Alavanca da caixa de velocidades |
| 22 | Livre | |
| 23 | 5 | Pedal dos travões (luzes) |
| 24 | 10 | Diagnóstico/lnterruptor das luzes |
| 25 | 20 | Bomba de vácuo |
| 26 | 10 | Acoplamento motor alimentação |
| 27 | 20 | Caixa de velocidades automática |
| 28 | 5 | Interruptor das luzes |
| 29 | 15 | Motor do limpa-vidros traseiro |
| 30 | 5 | Accionamento do aquecimento |
| 31 | 15 | Centralina da cablagem |
| 32 | 5 | Enchedores |
| 33 | 40 | Aquecedor |
| 34 | Livre | |
| 35 | Livre | |
| 36 | Livre | |
| 37 | Livre | |
| 38 | Livre | |
| 39 | 15 | Centralina reboque (gancho) |
| 40 | 20 | Centralina reboque (indicadores de direcção, travões e posição esquerda) |
| 41 | 20 | Centralina reboque (luz de nevoeiro, marcha atrás e posição direita) |
| 42 | 15 | Tomada de corrente na consola |
| 30 | Tomada traseira | |
| 43 | 15 | Avaliador |
| 44 | 5 | Buzina de alarme e sensor do alarme volumétrico |
| 45 | Livre | |
| 46 | 7,5 | Centralina das cablagens |
| 47 | 25 | Isqueiro |
| 48 | 30 | com aquecimento |
| 49 | 10 | Fechaduras |
| 50 | 25 | Centralina do fecho centralizado |
| 51 | 20 | Tecto de abrir |
| 52 | 25 | Centralina das cablagens |
| 53 | 20 | Lava-faróis |
| 54 | 5 | Park Pilot |
| 55 | Livre | |
| 56 | 40 | Motor aquecedor para climatronic |
| 57 | 30 | Centralina das portas |
| 58 | 30 | Centralina das portas |
| Aéreo | 30 | Centralina da porta (elevador dos vidros/ espelhos eléctricos/ fecho centralizado) |
Diagrama de fusíveis (2007-2008)
| № | A | Consumidor |
|---|---|---|
| 1 | Livre | |
| 2 | Livre | |
| 3 | Livre | |
| 4 | Livre | |
| 5 | Livre | |
| 6 | Livre | |
| 7 | Livre | |
| 8 | Livre | |
| 9 | 5 | Airbag |
| 10 | 10 | Alimentação RSE (Ecrã tejadilho) |
| 11 | Livre | |
| 11 | Livre | |
| 12 | 10 | Farol de xénon esquerdo |
| 13 | 5 | Comandos de aquecimento / Interruptor ESP, ASR / Marcha atrás / Pré-instalação de telefone / Navegador Tomtom |
| 14 | 10 | Centralina ABS/ESP / Motor/ Faróis/ Centralina reboque/ Interruptor luzes/ Painel de instrumentos |
| 15 | 10 | Centralina de regulação de faróis/ Para-brisas aquecido/ Iluminação dos instrumentos / Centralina de disagnóstico |
| 16 | 10 | Farol de xénon direito |
| 17 | 10 | Gestão do motor |
| 18 | Livre | |
| 19 | Livre | |
| 20 | 10 | Park Pilot (Ajuda de estacionamento) / Alavanca da caixa / Centralina ESP |
| 21 | 7,5 | Centralina da cablagem |
| 22 | 5 | Sensor alarme volumétrico/ Buzina alarme |
| 23 | 10 | Diagnóstico / Sensor de chuva/ Interruptor luzes |
| 24 | Livre | |
| 25 | 20 | Acoplamento centralina caixa de velocidades automática |
| 26 | 20 | Bomba de vácuo |
| 27 | 10 | Alimentação RSE (Ecrã tejadilho) |
| 28 | 20 | Motor limpa-vidros traseiro/ Centralina cablagem |
| 29 | Livre | |
| 30 | 20 | Tomada / Isqueiro |
| 31 | Livre | |
| 32 | Livre | |
| 33 | 40 | Aquecedor |
| 34 | Livre | |
| 35 | Livre | |
| 36 | 10 | Gestão do motor |
| 37 | 10 | Gestão do motor |
| 38 | 10 | Gestão do motor |
| 39 | 15 | Centralina reboque (gancho) |
| 40 | 20 | Centralina reboque (indicadores de direcção, travões e posição esquerda) |
| 41 | 20 | Centralina reboque (luz de nevoeiro, marcha atrás e posição direita) |
| 42 | Livre | |
| 43 | 40 | Pré-instalação reboque |
| 44 | 25 | Aquecimento do vidro traseiro |
| 45 | 30 | Levanta vidros dianteiros |
| 46 | 30 | Levanta vidros traseiros |
| 47 | 15 | Motor (Calibrador, relé gasolina) |
| 48 | 20 | Centralina confort |
| 49 | 40 | Comandos aquecimento |
| 50 | 30 | Bancos aquecidos |
| 51 | 20 | Tecto de abrir |
| 52 | 20 | Lava-faróis |
| 53 | 20 | Livre |
| 54 | 5 | Taxi (alimentação taxímetro) |
| 55 | 20 | Livre |
| 56 | 15 | Taxi (alimentação emissora) |
| 57 | Livre | |
| 58 | 30 | Centralina do fecho centralizado |
Compartimento do motor

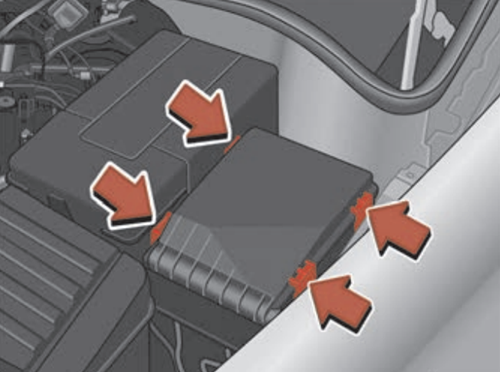

Desengatar a tampa dos fusíveis do compartimento do motor pelas patilhas, premindo-as na direcção do centro da tampa.

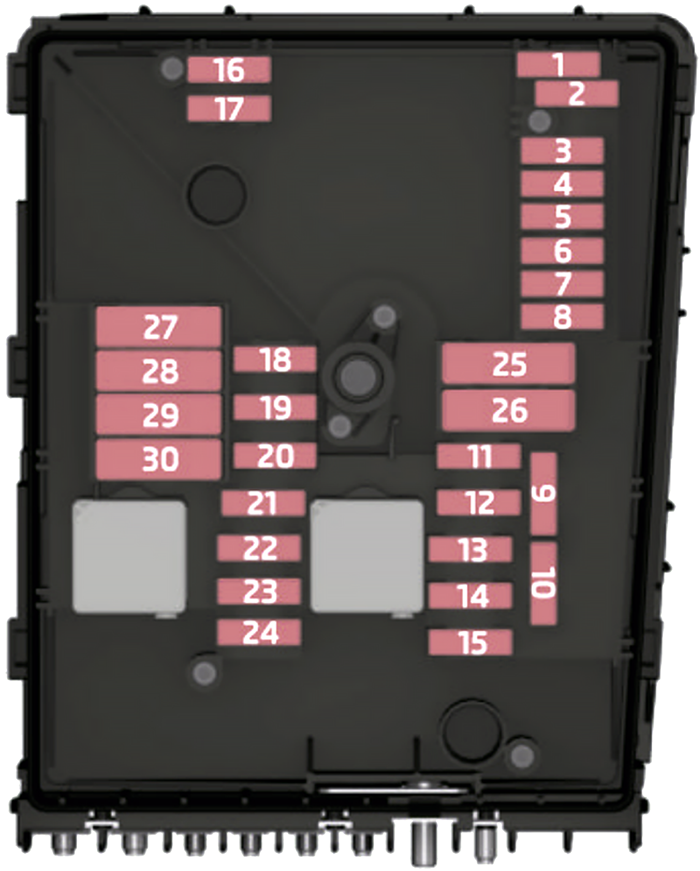

Diagrama de fusíveis
| № | A | Consumidor |
|---|---|---|
| 1 | 30 | Limpa-vidros |
| 2 | 5 | Coluna da direcção |
| 3 | 5 | Centralina da cablagem |
| 4 | 30 | ABS |
| 5 | 15 | Caixa de velocidades AQ |
| 6 | 5 | 2005-2007: Kombi 2008: Panorâmica dos instrumentos |
| 7 | Livre | |
| 8 | 15 | Rádio |
| 9 | 5 | 2005-2007: Telefone 2008: Telefone/Navegador tomtom |
| 10 | 5 | 2005-2007: Relé principal na caixa do motor FSI e diesel/Alimentação do módulo de injecção 2008: Gestão do motor |
| 10 | 2005-2007: Relé principal na caixa do motor D2L (2.0 FSI 147 kW) 2008: Gestão do motor | |
| 11 | Livre | |
| 12 | 5 | 2005-2007: Gateway 2008: Central electrónica |
| 13 | 25 | Alimentação do módulo de injecção de gasolina |
| 30 | Alimentação do módulo de injecção de diesel | |
| 14 | 20 | Bobina |
| 15 | 5 | 2005-2007: Motor T71 / 20 FSI 2008: Gestão do motor |
| 10 | Relé da bomba | |
| 16 | 30 | Bomba ABS |
| 17 | 15 | Buzina |
| 18 | Livre | |
| 19 | 30 | Limpa |
| 20 | Livre | |
| 21 | 15 | Sonda Lambda |
| 22 | 5 | Pedal do travão, sensor de velocidade |
| 23 | 5 | 2005-2007: Motor 1.6, relé principal (relé № 100) 2008: Gestão do motor |
| 10 | 2005-2007: T 71 diesel EGR 2008: Gestão do motor | |
| 15 | 2005-2007: 2.0 D2L Bomba combustível de alta pressão 2008: Gestão do motor | |
| 24 | 10 | AKF, válvula da caixa de velocidades |
| 25 | 40 | Iluminação direita |
| 26 | 40 | Iluminação esquerda |
| 27 | 40 | 2005-2007: Motor 1.6 SLP 2008: Gestão do motor |
| 50 | 2005-2007: Relé das velas 1.9 TDI 2008: Gestão do motor | |
| 28 | 40 | 2005-2007: KL15 2008: Chave de ignição |
| 29 | 50 | Levanta vidros (dianteiros e traseiros) |
| 30 | Levanta vidros (dianteiros) | |
| 30 | 40 | 2005-2007: KLX 2008: Chave de ignição |
Caixa lateral
| № | А | Consumidor |
|---|---|---|
| B1 | 150 | Alternador< 140 W |
| 200 | Alternador > 140 W | |
| C1 | 80 | Direcção assistida |
| D1 | 100 | 2005: PTC,s (Aquecimento auxiliar eléctrico por ar) 2007-2008: Alimentação multiterminal potencial «30». Caixa de fusíveis interior |
| E1 | 80/50 | Ventilador eléctrico > 500 W / Ventilador eléctrico < 500 W |
| F1 | 100 | 2005: Alimentação multiterminal potencial «30». Caixa de fusíveis interior |
| 80 | 2007-2008: PTC,s (Aquecimento auxiliar eléctrico por ar) | |
| G1 | 50 | 2005-2007: Alimentação fusíveis reboque na caixa de fusíveis interior |
| 40 | 2008: PTC (Aquecimento adicional eléctrico por ar) | |
| H1 | 2005: Livre 2007-2008: Central do fecho centralizado |
