Diagramas de fusíveis, localização das caixas de fusíveis para Renault Twingo III (2015, 2016, 2017, 2018).
Substituindo fusíveis
Se algum dos aparelhos eléctricos não funcionar, comece por verificar o estado dos fusíveis.
Atenção!
Verifique o fusível em causa e, se necessário, substitua-o por outro da mesma intensidade do de origem. Um fusível de uma intensidade demasiado alta pode, em caso de consumo anormal de um dos equipamentos, provocar o aquecimento excessivo do circuito eléctrico (risco de incêndio).

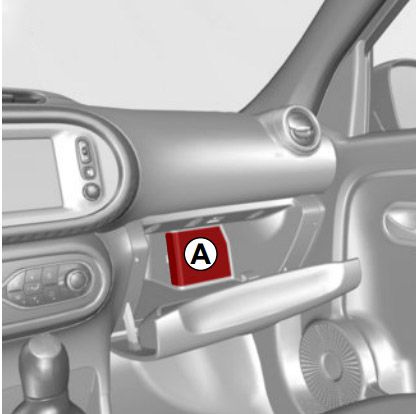

Compartimento dos passageiros
Desencaixe a tampa A.
Diagrama de fusíveis
| № | Afectação |
|---|---|
| 1 | Posição «arranque» do contactor de arranque |
| 2 | Direcção assistida |
| 3 | Iluminação |
| 4 | «Airbags» |
| 5 | Iluminação |
| 6 | Quadro de instrumentos |
| 7 | Alarme |
| 8 | Gestão de energia UCE |
| 9 | Gestão de energia UCE |
| 10 | Unidade central do habitáculo |
| 11 | Pisca-piscas |
| 12 | Unidade central do habitáculo |
| 13 | Unidade central do habitáculo |
| 14 | Elevadores eléctricos de vidros |
| 15 | ESC / sensor de ângulo do volante / caixa de velocidades automática |
| 16 | Luzes de cortesia / ar condicionado |
| 17 | Trancamento / destrancamento das portas / ESC |
| 18 | Retrovisores |
| 19 | Luzes de stop |
| 20 | Regulação em altura dos faróis / auxílio ao estacionamento traseiro / câmara dianteira |
| 21 | Injecção |
| 22 | Luz de marcha atrás / limpavidros traseiro |
| 23 | Posição «arranque» do contactor de arranque |
| 24 | Posição de “acessórios” do contactor de arranque / relé de serviço |
| 25 | Limpa-vidros dianteiro |
| 26 | Gestão de rádio / energia |
| 27 | Luzes de dia |
| 28 | Tomada de acessórios |
| 29 | Gestão de energia UCE |
| 30 | Buzina |
| 31 | Luz de nevoeiro traseira |
| 32 | Posição «acessório» do contactor de arranque |
| 33 | Iluminação exterior / Mínimo traseiro |
| 34 | ECU de gestão de energia / ECU do habitáculo / faróis / luzes de dia |
| 35 | Farol direito / ECU de gestão de energia |
| 36 | Farol esquerdo / ECU do habitáculo |
| 37 | Máximo direito |
| 38 | Farol esquerdo / ECU do habitáculo |
| 39 | Porta-bicicletas |
| 40 | Não-utilizado |
| 41 | Não-utilizado |
| 42 | Luzes de nevoeiro |
| 43 | Amplificador de rádio |
| 44 | Caixa de velocidades automática |
| 45 | Elevadores elétricos de vidros / elevadores elétricos de vidros impulsionais |
| 46 | Retrovisores elétricos |
| 47 | Não-utilizado |
| 48 | Não-utilizado |
| 49 | Não-utilizado |

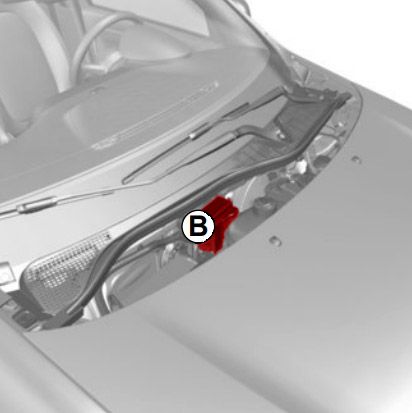

Compartimento do motor
Algumas funções estão protegidas por fusíveis situados no compartimento do motor, dentro da caixa B.
