Diagramas de fusíveis, localização das caixas de fusíveis para Renault Koleos (2017, 2018, 2019, 2020, 2021).
Substituindo fusíveis
Se algum dos aparelhos eléctricos não funcionar, comece por verificar o estado dos fusíveis. Verifique o fusível em causa e, se necessário, substitua-o por outro da mesma intensidade do de origem.
Atenção!
- A substituição de alguns fusíveis impõe a intervenção de um profissional qualificado, esses fusíveis não aparecem na etiqueta. Intervenha apenas nos fusíveis representados na etiqueta.
- Um fusível de uma intensidade demasiado alta pode, em caso de consumo anormal de um dos equipamentos, provocar o aquecimento excessivo do circuito eléctrico (risco de incêndio).
- Não toque nos feixes nem nos conectores.
Compartimento dos passageiros

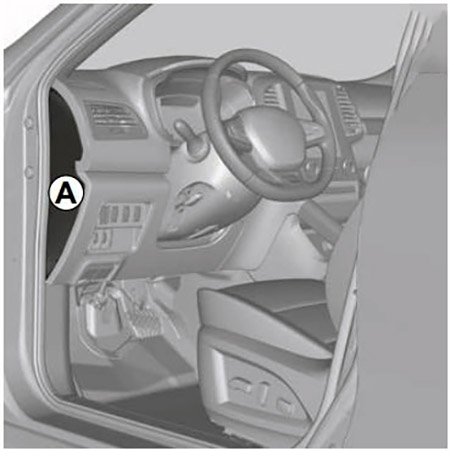

Liberte a tampa A com uma ferramenta do tipo chave de fendas.

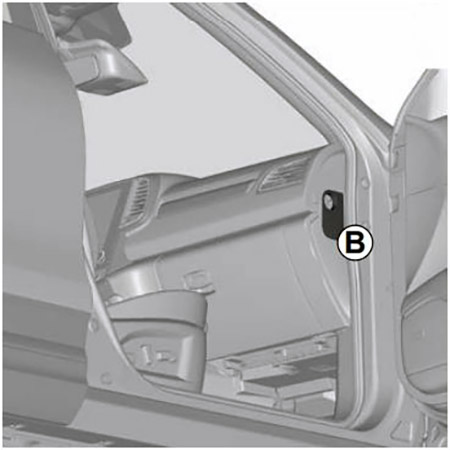

É necessário desmontar o porta-luvas para aceder aos fusíveis. Liberte a tampa B com uma ferramenta do tipo chave de fendas.
Descrição dos fusíveis
| Símbolo | Afectação |
|---|---|
| BLOWER | Ventilação |
| TURN HAZARD | Sinal de perigo |
| 2ND POWER SOCKET | 2.ª tomada de alimentação |
| REAR WIPER | Limpa-vidros traseiro |
| POWER DR LOCK | Trancamento elétrico das portas |
| ELEC B, B2 | Equipamento elétrico |
| IMOB | Antiarranque |
| AUDIO | Áudio |
| ABS / EPS | Sistema de antibloqueio de rodas |
| MEDIA | Equipamentos multimédia |
| VDC | Controlo dinâmico do veículo |
| STOP LAMP | Luz de travagem |
| POWER DR LOCK2 | Trancamento elétrico das portas |
| CIGAR LIGHTER | Isqueiro |
| HEAT STEER WHEEL | Volante aquecido |
| RR DEF | Degelo elétrico do óculo traseiro |
| BOSE | Amplificador Bose |
| ACC RADIO | Tomada de acessórios, rádio |
| JUNCTION MODULE | Módulo de derivação |
| AIR CON | Caixa de comando do ar condicionado |
| H/MIRR | Desembaciamento dos retrovisores |
| HEATER SEAT | Banco aquecido |
| EC AUTO ACC | Caixa de comando do ar condicionado |
| REAR VIEW | Retrovisor |
| WASH MTR | Motor do lava-vidros |
| GEAR BOX OIL PUMP | Bomba de óleo da caixa de velocidades |
| BCM | Módulo de comando da carroçaria |
| POWER WINDOW | Vidro elétrico |
| SEAT BELT WARNING | Módulo de alerta de cinto de segurança |
| STRG WHEEL ANGLE | Sensor de ângulo do volante |
