Diagramas de fusíveis, localização das caixas de fusíveis para Renault Kangoo II (2012, 2013, 2014, 2015, 2016).
Substituindo fusíveis
Se algum dos aparelhos eléctricos não funcionar, comece por verificar o estado dos fusíveis. Algumas funções estão protegidas por fusíveis situados no compartimento do motor. Verifique o fusível em causa e, se necessário, substitua-o imperativamente por outro da mesma intensidade do de origem.
Atenção!
Um fusível de uma intensidade demasiado alta pode, em caso de consumo anormal de um dos equipamentos, provocar o aquecimento excessivo do circuito eléctrico (risco de incêndio).

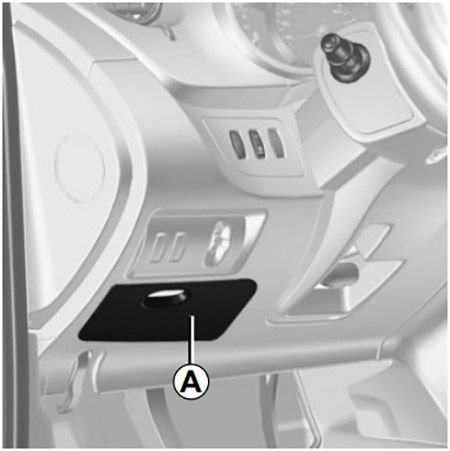

Compartimento dos passageiros
Desencaixe a tampa A.

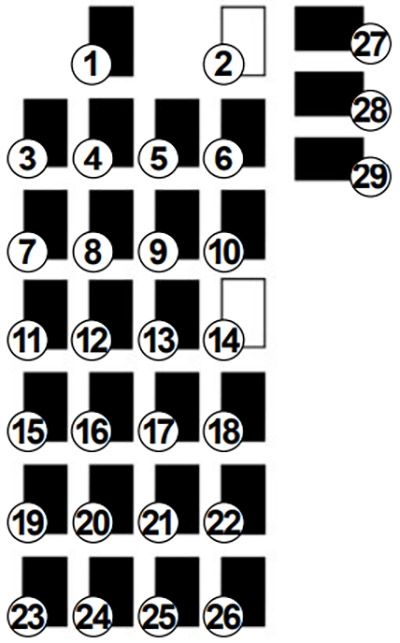

Diagrama de fusíveis
2012
| № | Afectação |
|---|---|
| 1 | Não-utilizado |
| 2 | Não-utilizado |
| 3 | Motoventilador do habitáculo |
| 4 | Motoventilador do habitáculo |
| 5 | Limpa-vidros traseiro |
| 6 | Buzina, tomada de diagnóstico |
| 7 | Aquecimento dos bancos |
| 8 | Elevadores eléctricos de vidros traseiros |
| 9 | Unidade central do habitáculo |
| 10 | Lava-vidros |
| 11 | Luzes de stop |
| 12 | Unidade central do habitáculo, ABS, ESP |
| 13 | Elevador do vidro, segurança de crianças, climatização, modo ECO |
| 14 | Não-utilizado |
| 15 | Motor de arranque |
| 16 | Luzes de stop, equipamentos complementares, navegação, ABS, ESC, luz do porta-bagagens, avisador de perda de pressão dos pneus, luz detecto, sensor de chuva e de luminosidade |
| 17 | Rádio, navegação, visor, alarme |
| 18 | Equipamentos complementares |
| 19 | Desembaciamento dos retrovisores |
| 20 | Sinal de perigo, luzes de nevoeiro traseiras |
| 21 | Trancamento dos abríveis |
| 22 | Quadro de instrumentos |
| 23 | Tomada de acessórios traseira |
| 24 | ESC, rádio, climatização, bancos aquecidos, sinais de stop |
| 25 | Tomada de acessórios dianteira |
| 26 | Atrelagem |
| 27 | Elevadores eléctricos dos vidros dianteiros |
| 28 | Comando de retrovisor |
| 29 | Degelo do óculo traseiro e do retrovisor |
2016
| № | Afectação |
|---|---|
| 1 | Bomba de combustível |
| 2 | Não-utilizado |
| 3 | Motoventilador do habitáculo |
| 4 | Motoventilador do habitáculo |
| 5 | Limpa-vidros traseiro |
| 6 | Buzina, tomada de diagnóstico |
| 7 | Aquecimento dos bancos |
| 8 | Elevadores eléctricos de vidros traseiros |
| 9 | Unidade central do habitáculo |
| 10 | Lava-vidros |
| 11 | Luzes de stop |
| 12 | Unidade central do habitáculo, ABS, ESP |
| 13 | Elevador do vidro, segurança de crianças, climatização, modo ECO |
| 14 | Não-utilizado |
| 15 | Motor de arranque |
| 16 | Luzes de stop, equipamentos complementares, navegação, ABS, ESC, luz do porta-bagagens, avisador de perda de pressão dos pneus, luz de teto, sensor de chuva e de luminosidade |
| 17 | Rádio, navegação, visor, alarme |
| 18 | Equipamentos complementares |
| 19 | Desembaciamento dos retrovisores |
| 20 | Sinal de perigo, luzes de nevoeiro traseiras |
| 21 | Trancamento dos abríveis |
| 22 | Quadro de instrumentos |
| 23 | Tomada de acessórios traseira |
| 24 | ESC, rádio, climatização, bancos aquecidos, sinais de stop |
| 25 | Tomada de acessórios dianteira |
| 26 | Atrelagem |
| 27 | Elevadores eléctricos dos vidros dianteiros |
| 28 | Comando de retrovisor |
| 29 | Degelo do óculo traseiro e do retrovisor |
