Diagramas de fusíveis, localização das caixas de fusíveis para Peugeot Rifter (2019, 2020, 2021).
Substituindo fusíveis
Antes de substituir um fusível, é necessário:
- conhecer a causa da avaria e solucioná-la.
- desligar todos os consumidores elétricos.
- imobilizar o veículo e desligar a ignição.
- identificar o fusível avariado utilizando as tabelas e esquemas de atribuição existentes.
Para substituir um fusível tem de:
- utilizar a pinça especial para extrair o fusível do respetivo compartimento e verificar o estado do filamento.
- Se a avaria ocorrer novamente após a substituição do fusível, solicite a verificação do equipamento elétrico pela rede PEUGEOT ou por uma oficina autorizada.
Atenção!
- Substituir sempre o fusível avariado por um novo de capacidade nominal equivalente (mesma cor); uma capacidade diferente poderá provocar um problema de funcionamento (risco de incêndio).
- A substituição por um fusível não mencionado nas tabelas de atribuição ao lado poderá dar origem a um problema de funcionamento grave no seu veículo. Contacte a rede PEUGEOT ou uma oficina autorizada.
Fusíveis do painel de bordo

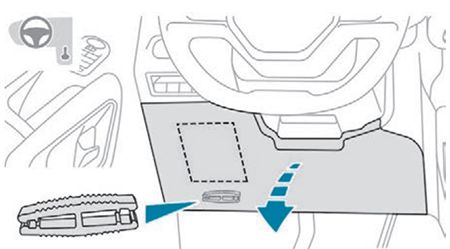

A caixa de fusíveis encontra-se na parte inferior do painel de bordo (lado esquerdo). A pinça de extração encontra-se por trás da tampa da caixa de fusíveis.
- Desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.
- Solte totalmente a tampa e vire-a do outro lado.
- Retire a pinça do respetivo alojamento.

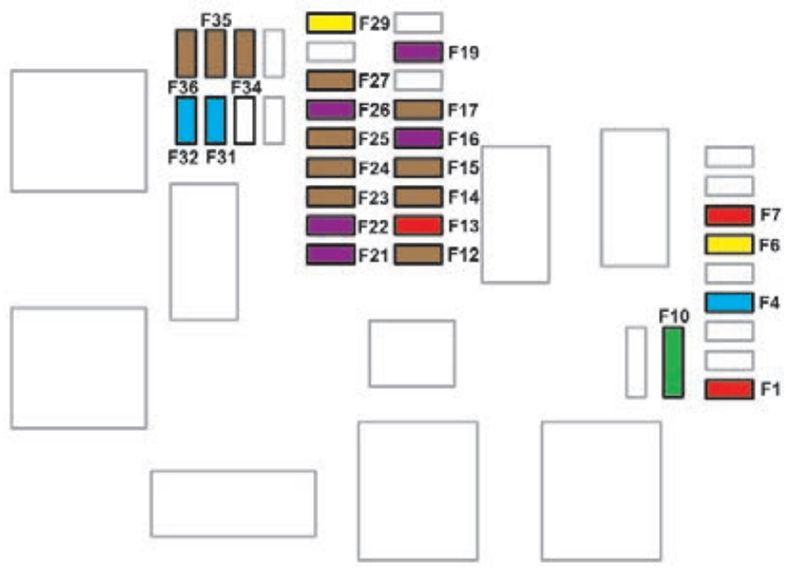

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F1 | 10 | Carregador de smartphone sem fios, retrovisor eletrocromático. |
| F4 | 15 | Buzina. |
| F6 | 20 | Bomba lava-vidros. |
| F7 | 10 | Tomada de 12 V (traseira). |
| F10 | 30 | Módulo de segurança elétrico. |
| F13 | 10 | Telemática e comandos do rádio. |
| F14 | 5 | Alarme, unidade telemática avançada. |
| F19 | 3 | Caixa de interface do reboque. |
| F23 | 5 | Caixa de interface genérica do reboque. |
| F27 | 5 | Aquecimento adicional. |
| F29 | 20 | Sistema de áudio, ecrã tátil. |
| F31 | 15 | Sistema de áudio (disponível como acessório). |
| F32 | 15 | Tomada de 12 V (dianteira). |
| F34 | 5 | Controlo dos espelhos. |
| F36 | 5 | Tomada USB. |
Fusíveis do compartimento do motor

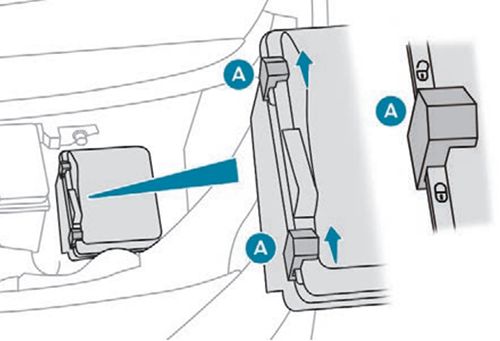

A caixa de fusíveis encontra-se no compartimento do motor junto à bateria.
- Liberte os dois fechos A.
- Retire a tampa.
- Substitua o fusível.
- Após a intervenção, feche cuidadosamente a tampa e, em seguida, prenda os dois fechos A para garantir o isolamento da caixa de fusíveis.

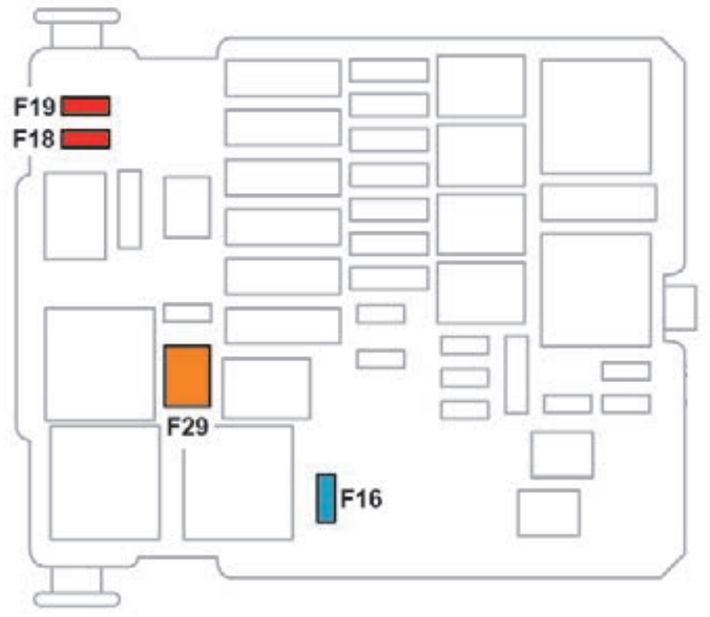

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F16 | 15 | Luz de nevoeiro dianteira. |
| F18 | 10 | Luz de estrada direita. |
| F19 | 10 | Luz de estrada esquerda. |
| F29 | 40 | Escovas do limpa-vidros. |
