Índice:
Diagramas de fusíveis, localização das caixas de fusíveis para Peugeot Partner Tepee (2017, 2018, 2019, 2020).
Substituindo fusíveis
Antes de substituir um fusível, é necessário conhecer a causa do incidente e corrigi-lo.
Atenção!
Substituir sempre um fusível avariado por um fusível de calibre equivalente.
Localização de caixas de fusíveis
- no lado esquerdo do painel de bordo inferior (atrás da tampa).
- debaixo do capot (perto da bateria).

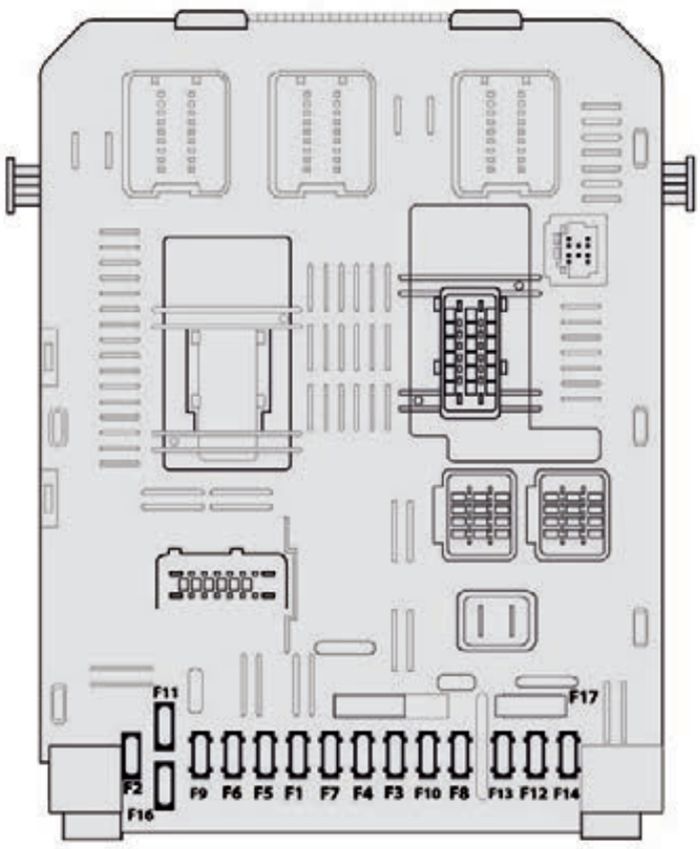

Fusíveis do painel de bordo
Incline a tampa para aceder aos fusíveis.
Diagrama de fusíveis
| № | A | Atribuição |
|---|---|---|
| 1 | 15 | Limpa-vidros traseiro |
| 2 | - | Livre |
| 30 | 2020: Fecho centralizado das portas | |
| 3 | 5 | Airbags |
| 4 | 10 | 2017: Ar condicionado, tomada de diagnóstico, comando do retrovisor, cablagem das luzes 2020: Ar Condicionado, tomada de diagnóstico, comando do retrovisor, faróis. |
| 5 | 30 | Vidros elétricos |
| 6 | 30 | Fechaduras |
| 7 | 5 | Luz de teto traseira, luzes de leitura de mapas dianteiras, luz do tejadilho. |
| 8 | 20 | Sistema de áudio, ecrã de visualização, deteção de pressão baixa, alarme e sirene |
| 9 | 30 | Tomada de 12 V dianteira e traseira |
| 10 | 15 | Consola central |
| 11 | 15 | Antirroubo de baixa corrente |
| 12 | 15 | Sensor de chuva e de luminosidade, airbags. |
| 13 | 5 | Painel de instrumentos |
| 14 | 15 | Ajuda ao estacionamento, comandos do ar condicionado automático, kit de mãos-livres |
| 15 | 30 | Fechaduras |
| 16 | - | Livre |
| 17 | 40 | Desembaciamento do vidro traseiro / retrovisor. |

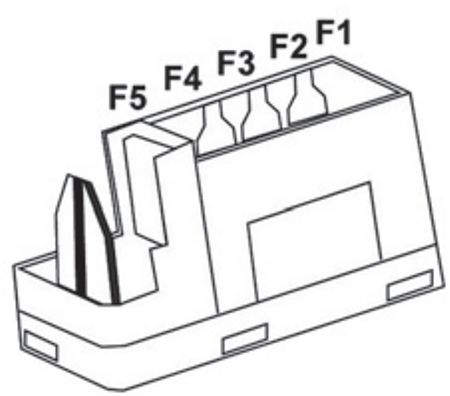

Fusíveis do habitáculo
| № | A | Atribuição |
|---|---|---|
| 1 | - | Livre |
| 2 | 20 | Bancos aquecidos |
| 3 | - | Livre |
| 4 | 15 | Relés de retração do retrovisor |
| 5 | 15 | Relé da tomada de equipamento de refrigeração |

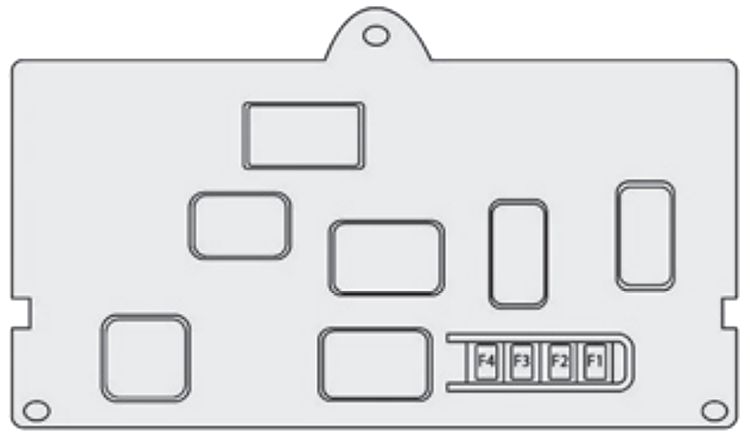

Fusíveis de reboque / barra de reboque / carroçaria / piso da cabina
Nota: As designações dadas são meramente indicativas, uma vez que esta caixa adicional está relacionada com outras informações que dependem do conversor / fabricante de carroçaria, para as quais o manual consegue fornecer suporte técnico.
| № | A | Atribuição |
|---|---|---|
| 1 | 15 | Livre |
| 2 | 15 | Relé de contacto, gerador opcional |
| 3 | 15 | Alimentação do reboque de 12 V |
| 4 | 15 | Alimentação contínua para os conversores / fabricantes de carroçaria |
| 5 | 40 | Luzes de aviso de perigo |

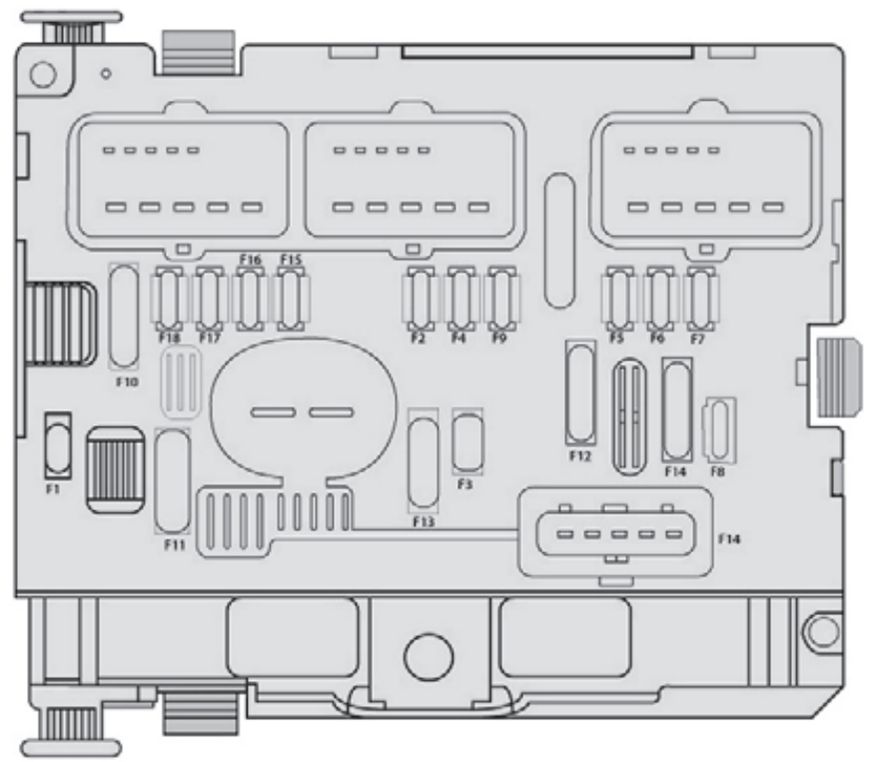

Fusíveis sob o capot
Após abrir o capot, desencaixe e incline a caixa correspondente para aceder aos fusíveis.
Diagrama de fusíveis
| № | A | Atribuição |
|---|---|---|
| 1 | 20 | Verificação do motor |
| 2 | 15 | Buzina |
| 3 | 10 | Bomba do lava-vidros dianteiro e traseiro |
| 4 | - | Livre |
| 20 | 2020: LED | |
| 5 | 15 | Componentes do motor |
| 6 | 10 | Sensor do volante angular, ESC |
| 7 | 10 | Interruptor de paragem, interruptor da embraiagem |
| 8 | 25 | Motor de arranque |
| 9 | 10 | Motor de regulação dos faróis, unidade de controlo de gravação de dados do veículo |
| 10 | 30 | Componentes do motor |
| 11 | 40 | Livre |
| 12 | 30 | Escovas do limpa-vidros |
| 13 | 40 | Interface de sistemas integrada |
| 14 | 30 | Bomba |
| 15 | 10 | Luz de estrada direita |
| 16 | 10 | Luz de estrada esquerda |
| 17 | 15 | Luz de cruzamento direita |
| 18 | 15 | Luz de cruzamento esquerda |
