Diagrama de fusíveis Peugeot Partner Rapid (2022-2024)

Índice:

Diagramas de fusíveis, localização das caixas de fusíveis para Peugeot Partner Rapid (2022, 2023, 2024).

A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.

Substituindo fusíveis

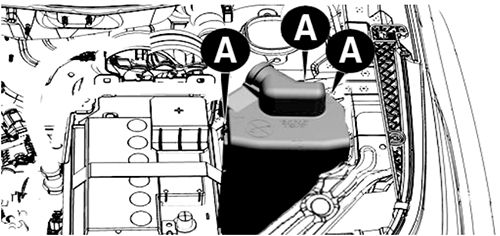

As caixas com fusíveis estão localizadas no vão do motor, uma sobre a bateria e outra ao lado direito da bateria.

Atenção!

Não substituir em caso algum um fusível por outro de capacidade diferente do especificado.
Nunca substituir um fusível avariado por fios metálicos ou outro material de recuperação.
Acrescentar fusíveis não especificados nas “saídas vazias” da central de fusíveis pode acarretar em mal funcionamento do sistema eletroeletrônico e perda de garantia.

Compartimento do motor

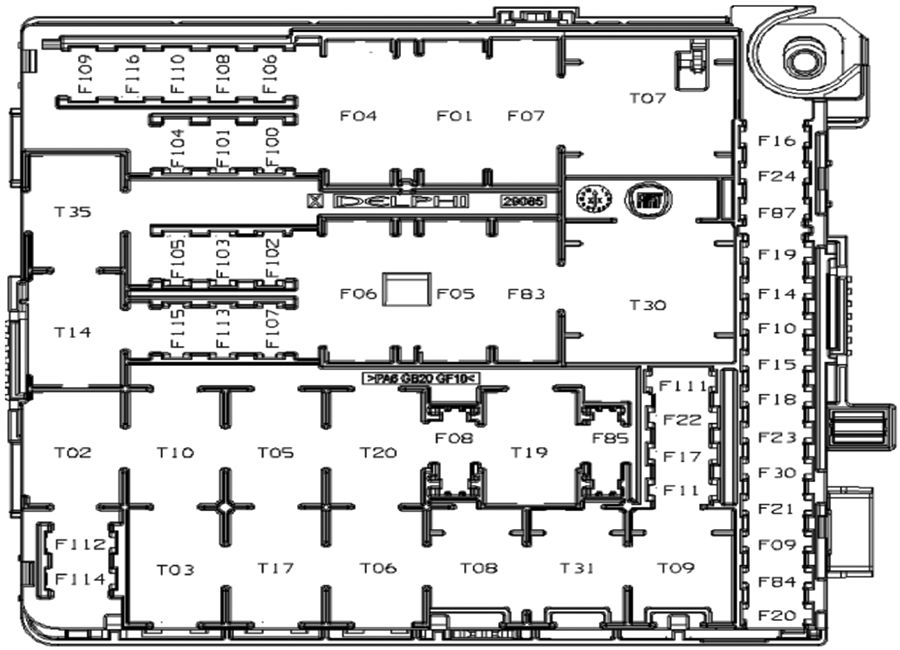

Central porta-fusíveis principal (Ao lado da bateria)

№	A	Circuito de proteção
F01	20	Comutador de Ignição, alimentação relé T17.
F04	40	Body Computer (Função: farol direito alto / baixo , luzes de posição direita dianteira e esquerda, luz de placa, luzes de direção ou seta direita, Luzes de freio, lanterna direita e esquerda, luzes de marcha a ré).
F05	40	Body Computer (Função: farol esquerdo alto / baixo , luzes de posição esquerda dianteira e esquerda, luz do porta-luvas, luz interna, luzes de direção ou setas esquerda, 3^a luz de freio).
F06	30	Alimentação do eletroventilador radiador.
F07	40	Alimentação do eletroventilador radiador.
F08	-	Livre.
F09	30	Alimentação do comando do farol baixo e farol alto.
F10	15	Buzina.
F11	15	Central injeção eletrônica.
F14	-	Livre.
F15	20	Limpador do para-brisa e bomba bidirecional.
F16	10	Injeção eletrônica, farol de neblina, desembaçadores e quadro de instrumentos.
F17	10	Sonda lambda.
F18	10	Alimentação + 30 da central de controle do motor.
F19	7,5	Compressor do ar-condicionado.
F20	20	Limpador do para-brisa e bomba bidirecional.
F21	15	Motor da bomba de combustível.
F22	20	Bobina de ignição, bicos Injetores, central de injeção eletrônica.
F23	20	Trava elétrica das portas.
F24	7,5	Central ABS.
F30	15	Farol de neblina.
F83	40	Eletroventilador caixa de ar.
F84	-	Livre.
F85	20	Tomada de corrente.
F87	10	Central do limpador do vidro dianteiro e lavador de vidro dianteiro, central dos levantadores elétricos dos vidros, relé do compressor do ar-condicionado e luz de marcha a ré.
F100	-	Livre.
F101	-	Livre.
F102	20	Levantador elétrico do vidro dianteiro esquerdo.
F103	20	Levantador elétrico do vidro dianteiro direito.
F104	15	Rádio, tomada de diagnose, central de alarme e luzes de emergência.
F105	10	Quadro de instrumentos, desembaçadores, luz do teto e iluminação do porta-luvas.
F106	7,5	Iluminação do conjunto de comandos esquerdo, tomada de corrente e comandos da ventilação.
F107	7,5	Central do limpador e lavador do vidro, central dos levantadores elétricos dos vidros.
F108	10	Alimentação interna para autorrádio, predisposição para alarme e velocímetro.
F109	15	Bobina relé farol de neblina e fusíveis F113 e F115.
F110	10	Luz de freio, luzes de direção.
F111	15	Farol alto esquerdo e direito.
F112	10	Farol baixo direito.
F113	5	Luz de posição dianteira direita, traseira esquerda e luz de placa, iluminação do quadro de instrumentos e farol de neblina.
F114	10	Farol baixo esquerdo.
F115	5	Luz de posição dianteira esquerda e traseira direita.
F116	7,5	Airbag.
-	50	Desembaçador do para-brisa - este fusível está localizado fora da caixa, perto da bateria, próximo ao polo positivo.

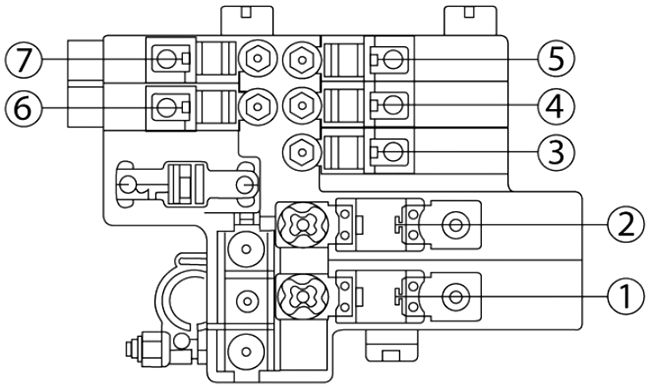

Caixa de fusíveis distribuição (Sobre a bateria)

№	A	Circuito de proteção
1	225	Caixa de fusíveis.
2	CAL5	Motor de partida e alternador.
3	-	Livre.
4	40	Bomba ABS.
5	-	Livre.
6	-	Livre.
7	-	Livre.
Em caso de necessidade de manutenção dos fusíveis da central do polo positivo da bateria, dirigir-se à Rede Assistencial Peugeot.
