Diagramas de fusíveis e relés, localização das caixas de fusíveis para Peugeot Partner (2017, 2018, 2019, 2020, 2021).
A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.
Substituindo fusíveis
Antes de substituir um fusível, é necessário conhecer a causa do defeito e solucioná-lo.
- Identifique o fusível avariado observando o estado do respectivo filamento.
- Utilize a pinça para retirar o fusível.
- Verifique a correspondência entre o número gravado na caixa, o valor de amperes gravado na parte de cima e as tabelas que se seguem.
Atenção!
Substitua sempre o fusível com defeito por um novo com intensidade equivalente (mesma cor). uma intensidade diferente poderá provocar um problema de funcionamento (risco de incêndio).
Fusíveis no painel de bordo

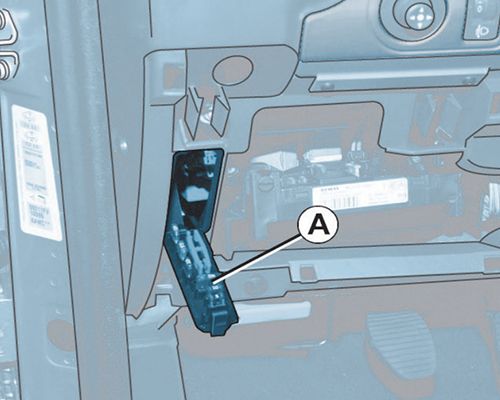

A caixa de fusíveis encontra-se na parte inferior do painel de bordo (lado esquerdo).
- Solte a tampa puxando a parte lateral
- Retire totalmente a tampa
- A pinça está no interior da tampa

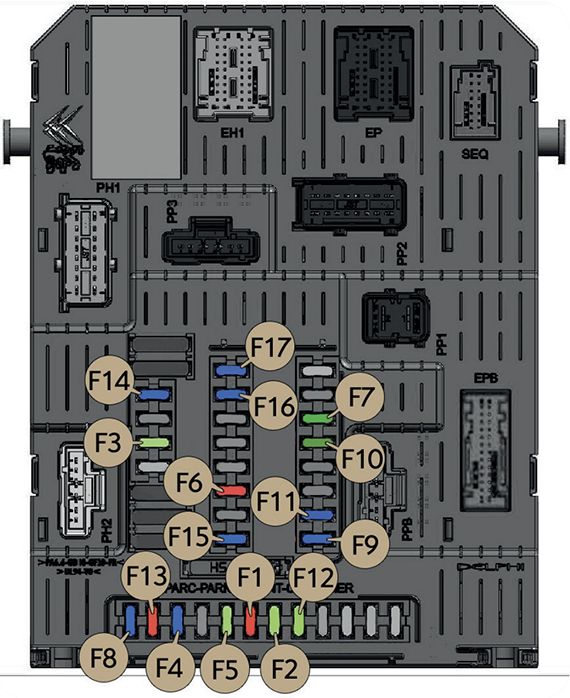

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F1 | 10A | Farol de neblina traseiro. |
| F2 | - | Não Utilizado |
| F3 | 5A | Airbag. |
| F4 | 15A | Luz de freio direita e 3 luz de freio. |
| F5 | 5A | Iluminações internas e relógio. |
| F6 | 10A | Luz de ré. |
| F7 | 30A | Travamento / Destravamento das portas. |
| F8 | 15A | Buzina. |
| F9 | 15A | Lava-vidros dianteiros. |
| F10 | 30A | Travamento / Destravamento das portas. |
| F11 | - | Não utilizado |
| F12 | 5A | Comando das luzes de direção |
| F13 | 10A | Luz de freio esquerda. |
| F14 | 15A | Painel de instrumentos, |
| F15 | - | Não utilizado |
| F16 | - | Não utilizado. |
| F17 | 15A | Luzes de teto e traseira. |

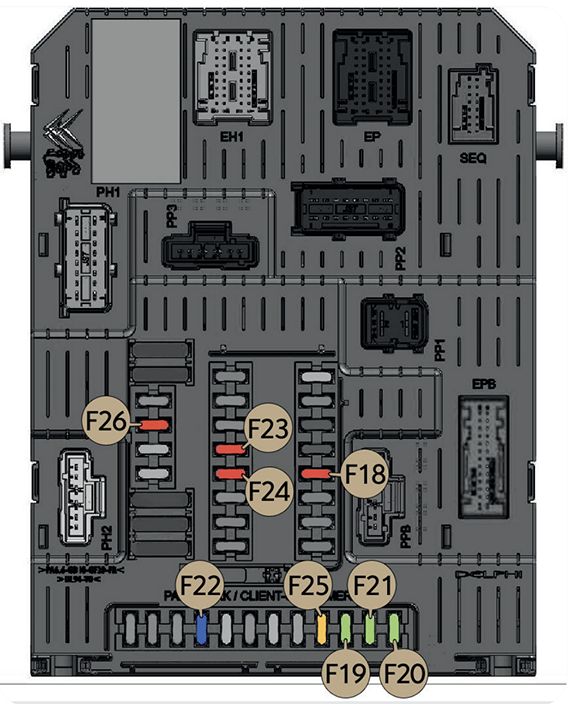

| № | A | Funções |
|---|---|---|
| F18 | 10A | Ar condicionado |
| F19 | 5A | Luz placa, Lanternas traseira direita e Lanterna dianteira esquerda. |
| F20 | 5A | Lanternas traseira esquerda e Lanterna dianteira direita. |
| F21 | 5A | Reostato de iluminação do painel e botões |
| F22 | 5A | Tomada 12V |
| F23 | 10A | Tomada diagnóstico, Contato embreagem, regula-gem elétrica da altura dos faróis |
| F24 | 10A | Relógio e painel de instrumentos |
| F25 | 20A | Rádio |
| F26 | - | Nãio utilizado |

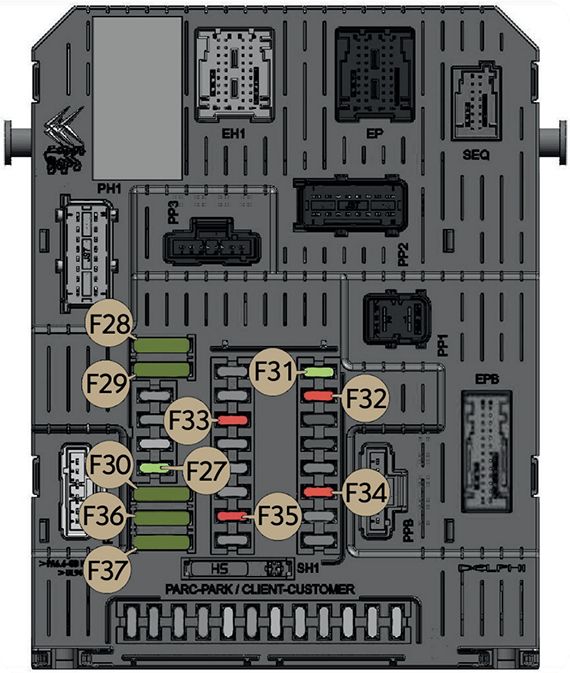

| № | A | Funções |
|---|---|---|
| F27 | 5A | Airbag. |
| F28 | 30A | Elevador de vidros dianteiros. |
| F29 | - | Não utilizado |
| F30 | 30A | Limpa vidro dianteiro. |
| F31 | 5A | Contato luz de freio secundário |
| F32 | 10A | Farol alto esquerdo. |
| F33 | 10A | Farol alto direito. |
| F34 | 10A | Farol baixo esquerdo. |
| F35 | 10A | Farol baixo direiro. |
| F36 | 30A | Contato luz de freio principal |
| F37 | 30A | Tomada 12V dianteira e Rádio |
Fusíveis no compartimento do motor

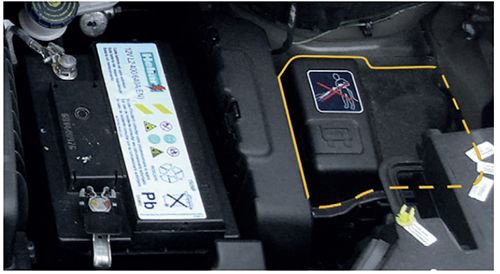

A caixa de fusíveis encontra-se no compartimento do motor junto à bateria (lado esquerdo).
- Desencaixe a tampa.
- Substitua o fusível.
- Após a intervenção, feche cuidadosamente a tampa para garantir o isolamento da caixa de fusíveis.

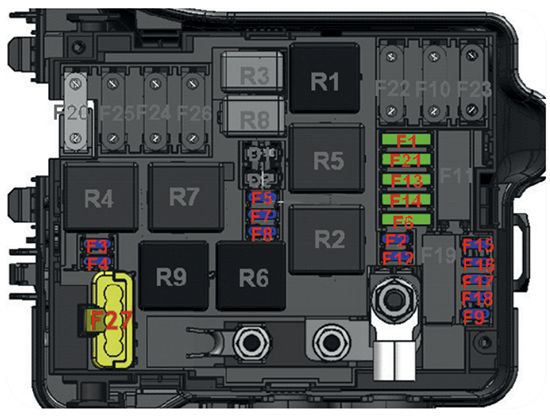

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F1 | - | Não Utilizado |
| F2 | 20A | Eletrovávula e microcontrolador ABS |
| F3 | 20A | Alimentação Calculador Motor e sistema Flex |
| F4 | 5A | Caixa de comando Grupo Motoventilador (GMV) |
| F5 | 15A | Bomba de combustível |
| F6 | 30A | Injetores de combustível e bobinas de ignição |
| F7 | 10A | Eletroválvula comando variável (VTi 120) |
| F8 | 15A | Sonda oxigênio e Eletroválvula purga cânister |
| F9 | 15A | Farol de neblina dianteiro |
| F12 | - | Não Utilizado |
| F13 | 30A | Tomada diagnóstico |
| F14 | 25A | Motor de partida |
| F15 | - | Não Utilizado |
| F16 | 10A | Calculador motor |
| F17 | 5A | Relês de partida |
| F18 | - | Não Utilizado |
| F21 | 30A | Bomba ABS |

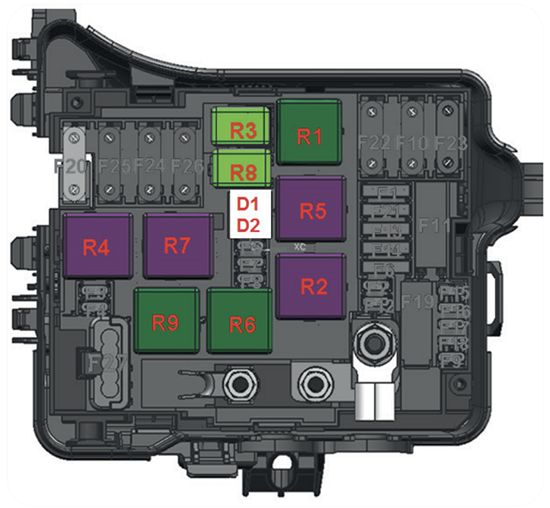

Tabela de relés
| № | A | Funções |
|---|---|---|
| R1 | 25 A | Power Latch do Calculador Motor |
| R2 | 30 A | Atuadores sistema injeção eletrônica |
| R3 | 15 A | Farol de Neblina |
| R4 | 40 A | Ativação do ar condicionado |
| R5 | - | Não utilizado |
| R6 | - | Não utilizado |
| R7 | - | Não utilizado |
| R8 | 10 A | Sistema de partida |
| R9 | 25 A | Motor de Partida |
| D1 | Relé R1 - Impede Inversão de Polaridade | |
| D2 | Relé R2 - Impede Inversão de Polaridade | |

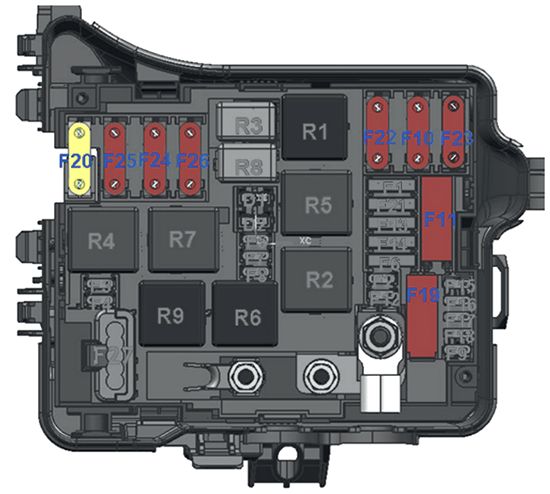

Tabela dos máxi-fusíveis
Os maxi-fusíveis constituem uma proteção suplementar dos sistemas elétricos. Qualquer intervenção nestes fusíveis deve ser efetuada pela rede PEUGEOT.
| № | A | Funções |
|---|---|---|
| MF10 | 40A | Ventilador do ar condicionado |
| MF11 | - | Não utilizado |
| MF19 | - | Não utilizado |
| MF20 | - | Não utilizado |
| MF22 | 60A | Alimentação BSI (1/2) |
| MF23 | 70A | Alimentação BSI (2/2) |
| MF24 | 60A | Alimentação Grupo Moto Ventilador |
| MF25 | 80A | Pré-Aquecimento Sistema Flex |
| MF26 | 60A | Alimentação Antifurto |
