Diagramas de fusíveis, localização das caixas de fusíveis para Peugeot Expert Furgão (2017, 2018, 2019, 2020, 2021).
A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.
Substituindo fusíveis
Antes de substituir um fusível, é necessário:
- Conhecer a causa da anomalia e solucioná-la.
- Desligue todas as fontes de consumo de energia.
- Imobilizar o veículo e desligar a ignição.
- Identificar o fusível avariado utilizando as tabelas e esquemas de identificação existentes.
Para substituir um fusível, é essencial:
- Utilizar a pinça especial para extrair o fusível do respectivo compartimento e verificar o estado do filamento.
- Se a anomalia voltar a ocorrer após a substituição de um fusível, solicite a verificação do sistema elétrico por um concessionário PEUGEOT.
Atenção!
Substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor); uma intensidade diferente pode provocar uma anomalia de funcionamento: risco de incêndio!
Fusíveis no painel de bordo

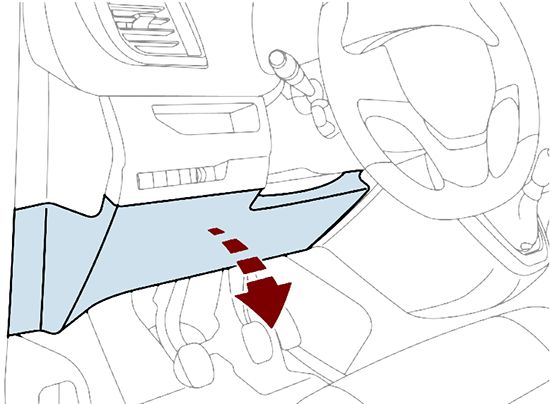

A caixa de fusíveis encontra-se na parte inferior do painel de bordo (lado esquerdo). Desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.

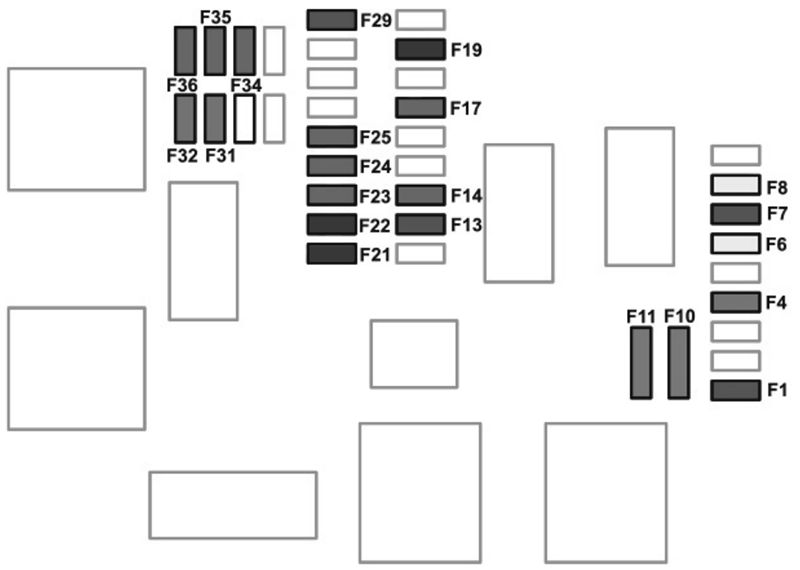

Diagrama de fusíveis
| № | A | Funções* |
|---|---|---|
| F1 | 10 | Direção assistida elétrica, contator de embreagem. |
| F4 | 15 | Buzina. |
| F5/F6 | 20 | Bomba lava-vidros dianteira. |
| F7 | 10 | Tomada para acessórios 12 V traseira. |
| F10/F11 | 30 | Travas internas, externas, dianteiras e traseiras. |
| F13 | 10 | Comando de climatização. |
| F17 | 5 | Painel de instrumentos. |
| F19 | 3 | Comandos no volante. |
| F21 | 3 | Sistema anti-roubo. |
| F23 | 5 | Mostrador de não colocação ou remoção dos cintos de segurança. |
| F25 | 5 | Airbags. |
| F31 | 15 | Auto-rádio (+ bateria). |
| F32 | 15 | Tomada de acessórios 12 V dianteira. |
| F34 | 5 | Comandos elétricos dos retrovisores externos. |
| F35 | 5 | Comando de regulagem da altura dos faróis. |
| F36 | 5 | Recarga lanterna, luz de teto traseira. |
| * Conforme versão ou país | ||
Fusíveis do compartimento do motor

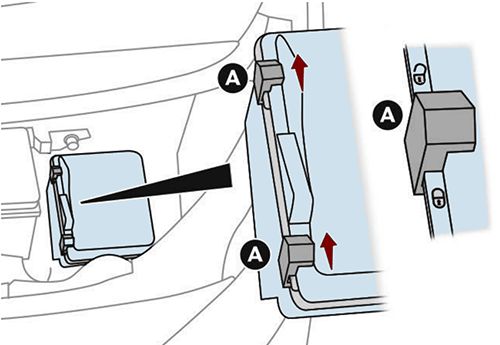

A caixa de fusíveis encontra-se no compartimento do motor junto à bateria.
- Libere os dois fechos A.
- Retire a tampa.
- Substitua o fusível.
- Após a intervenção, feche cuidadosamente a tampa e, em seguida, prenda os dois fechos A para garantir o isolamento adequado da caixa de fusíveis.
Descrição dos fusíveis (2017-2020)
| № | A | Funções* |
|---|---|---|
| F12 | 5 | Gicleres aquecidos. |
| F14 | 25 | Bomba lava-vidros dianteiro |
| F15 | 5 | Radar frontal de frenagem automática, direção assistida elétrica. |
| F17 | 10 | Caixa de serviço inteligente. |
| F19 | 30 | Motor do limpa-vidros da frente. |
| F20 | 15 | Bomba lava-vidros dianteiro. |
| F21 | - | Não utilizado. |
| F22 | 15 | Buzina. |
| F23 | 15 | Farol alto direito. |
| F24 | 15 | Farol alto esquerdo. |
| * Conforme versão ou país | ||
Descrição dos fusíveis (2021)
| № | A | Funções* |
|---|---|---|
| F12 | 5 | Comando relé da velocidade do eletroventilador (GMV). |
| F15 | - | Não utilizado. |
| F17 | 5 | Sonda Lambda e Central eletrônica do motor. |
| F18 | 15 | Farol alto direito. |
| F19 | 15 | Farol alto esquerdo. |
| F21 | 30 | Motor de partida. |
| F29 | 40 | Motor do limpa-vidros dianteiro. |
| * Conforme versão ou país | ||
