Diagramas de fusíveis, localização das caixas de fusíveis para Peugeot 508 Hybrid (2011, 2012, 2013, 2014, 2015, 2016).
Substituindo fusíveis
Antes de substituir um fusível, é necessário conhecer a causa da avaria e solucioná-la. A pinça de extracção está instalada no porta-luvas.
- Retirar o fusível avariado observando o estado do respectivo filamento.
- Utilizar a pinça especial para extrair o fusível do respectivo compartimento.
- Substituir sempre o fusível avariado por um novo com intensidade equivalente.
Atenção!
Substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor). Uma intensidade diferente pode provocar uma avaria (risco de incêndio).
Caixas de fusíveis painel de bordo
A caixa de fusíveis encontra-se na parte inferior do painel de bordo (lado esquerdo). Abrir a platina escamoteável e forçar ligeiramente para passar pelos batentes.
Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F6 A ou B | 15 | Auto-rádio. |
| F8 | 3 | Alarme. |
| F13 | 10 | Isqueiro dianteiro. |
| F14 | 10 | Tomada de 12 V dianteira. |
| F16 | 3 | Luz do tejadilho traseira, luzes de leitura de mapas traseiras. |
| F17 | 3 | Luz do tejadilho dianteira, espelho de cortesia. |
| F28 A ou B | 15 | Auto-rádio. |
| F30 | 20 | Limpa-vidros traseiro. |
| F32 | 10 | Amplificador áudio. |
Fusíveis atrás do porta-luvas
| № | A | Funções |
|---|---|---|
| F3 | 15 | Placa do elevador do vidro do condutor, tomada de 12 V dos bancos traseiros. |
| F4 | 15 | Tomada de 12 V da mala. |
| F5 | 30 | Elevador do vidro sequencial traseiro. |
| F6 | 30 | Elevador do vidro sequencial dianteiro. |
| F11 | 20 | Caixa de reboque. |
| F12 | 20 | Amplificador de áudio. |
| F15 | 20 | Cobertura do tecto de vidro panorâmico (SW). |
| F16 | 5 | Placa do elevador do vidro do condutor. |
Fusíveis no compartimento do motor

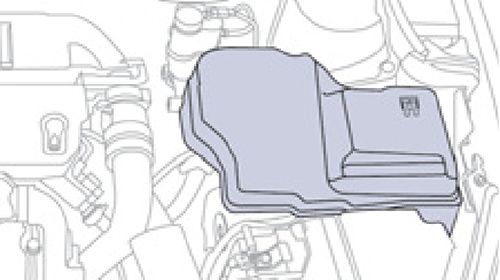

A caixa de fusíveis encontra-se no compartimento do motor junto à bateria.
- A caixa de fusíveis encontra-se no compartimento do motor junto à bateria.
- Substituir o fusível.
- Após a intervenção, fechar cuidadosamente a tampa para garantir o isolamento da caixa de fusíveis.
Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F20 | 15 | Bomba do lava-vidros dianteiro / traseiro. |
| F21 | 20 | Bomba do lava-faróis. |
| F22 | 15 | Avisador sonoro. |
| F23 | 15 | Luz de estrada direita (máximos). |
| F24 | 15 | Luz de estrada esquerda. |
| F27 | 5 | Bloqueio da luz esquerda. |
| F28 | 5 | Bloqueio da luz direita. |
