Diagramas de fusíveis, localização das caixas de fusíveis para Peugeot 4008 (2013, 2014, 2015, 2016, 2017).
Substituindo fusíveis
Antes de substituir um fusível, é necessário conhecer a causa da avaria e solucioná-la. A pinça de extracção e os fusíveis sobresselentes estão instalados na caixa de fusíveis do compartimento do motor.
- Verifique se o contactor está na posição “LOCK” ou se o modo do veículo está em “OFF”.
- Retire o fusível avariado observando o estado do respectivo filamento.
- Utilize a pinça especial para extrair o fusível do respectivo compartimento.
- Substitua sempre o fusível avariado por um novo com intensidade equivalente.
Atenção!
Substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor). Uma intensidade diferente pode provocar uma avaria (risco de incêndio).
Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte inferior do painel de bordo (lado esquerdo). Desbloqueie a tampa e retire-a completamente puxando-a para si.
Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| 1* | 30 | Ventilador do habitáculo. |
| 2 | 15 | Luzes de travagem, terceira luz de travagem. |
| 3 | 10 | Luz traseira de nevoeiro. |
| 4 | 30 | Limpa-vidros dianteiro e lava-vidros. |
| 6 | 20 | Fecho centralizado, retrovisores exteriores eléctricos. |
| 7 | 15 | Auto-rádio, telemática, caixa USB, kit mãos-livres. |
| 8 | 7.5 | Chave com telecomando, calculador do ar condicionado, quadro de bordo, elevador dos vidros eléctricos, sensores de chuva e de luminosidade, alarme, barra de comandos, comandos sob o volante. |
| 9 | 15 | Iluminação do habitáculo e do quadro de bordo. |
| 10 | 15 | Luzes de emergência. |
| 11 | 15 | Limpa-vidros traseiro. |
| 12 | 7.5 | Quadro de bordo, ecrã multifunções, ajuda ao estacionamento, bancos aquecidos, descongelamento do virdo traseiro, tampa de ocultação eléctrica, regulação automática das luzes. |
| 13 | 15 | Isqueiro, tomada de acessórios. |
| 15 | 20 | Tampa de ocultação eléctrica. |
| 16 | 10 | Retrovisores exteriores e auto-rádio. |
| 18 | 7.5 | Luz(es) de marcha-atrás. |
| 19 | 15 | Tomada de acessórios. |
| 20* | 30 | Comandos do elevador dos vidros eléctricos. |
| 21* | 30 | Descongelamento do vidro traseiro. |
| 22 | 7.5 | Descongelamento dos retrovisores exteriores. |
| 24 | 25 | Bancos eléctricos do condutor e passageiro. |
| 25 | 30 | Bancos aquecidos. |
| * Os maxi-fusíveis constituem uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nos maxi-fusíveis deve ser efectuada pela rede PEUGEOT ou por uma oficina qualificada | ||
Fusíveis no compartimento do motor
A caixa de fusíveis encontra-se no compartimento do motor (lado esquerdo). Desbloquear a tampa e retirá-la completamente.
Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| 1 | 15 | Faróis de nevoeiro à frente. |
| 4 | 10 | Aviso sonoro. |
| 5 | 7.5 | Alternador. |
| 6 | 20 | Lava-faróis. |
| 7 | 10 | Ar condicionado. |
| 9 | 20 | Alarme. |
| 10 | 15 | Descongelamento do limpa-vidros. |
| 11 | - | Não utilizado. |
| 12 | - | Não utilizado. |
| 13 | 10 | Luzes diurnas. |
| 14 | 10 | Luz de estrada esquerdo (máximos). |
| 15 | 10 | Luz de estrada direito (máximos). |
| 16 | 20 | Luz de cruzamento esquerdo (médios) (xénon). |
| 17 | 20 | Luz de cruzamento direito (médios) (xénon). |
| 18 | 10 | Luz de cruzamento esquerdo (médios) (halogéneo), regulação manual e automática das luzes. |
| 19 | 10 | Luz de cruzamento direito (médios) (halogéneo). |
| 31 | 30 | Amplificador áudio. |
Nota: Os maxi-fusíveis constituem uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nos maxi-fusíveis deve ser efectuada pela rede PEUGEOT ou por uma oficina qualificada.

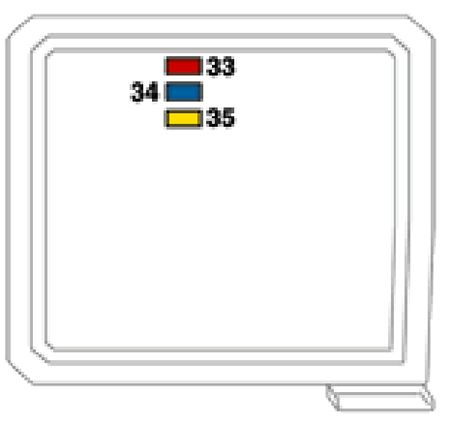

Fusíveis de substituição
Os fusíveis de substituição estão situados sob a tampa da caixa de fusíveis do compartimento do motor.
| № | A |
|---|---|
| 33 | 10 |
| 34 | 15 |
| 35 | 20 |
