Diagramas de fusíveis, localização das caixas de fusíveis para Peugeot 308 SW (2011, 2012, 2013).
Substituindo fusíveis
Antes de substituir um fusível, é necessário:
- Conhecer a causa da avaria e solucioná-la.
- Parar todos os elementos consumidores de electricidade.
- Imobilizar o veículo e cortar a corrente.
- Descobrir o fusível avariado com a ajuda da tabela de afectação e aos esquemas apresentados nas páginas seguintes.
Para intervir num fusível, é obrigatório:
- Utilizar a pinça especial para extrair o fusível do respectivo compartimento e verifi car o estado do fi lamento.
- Se a avaria volta a acontecer logo depois da substituição do fusível, mandar verifi car o equipamento eléctrico pela rede PEUGEOT ou por uma ofi cina qualifi cada.
Atenção!
Substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor). Uma intensidade diferente pode provocar uma avaria (risco de incêndio).

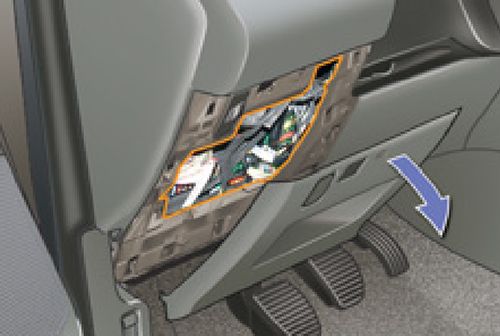

Fusíveis no painel de bordo
A pinça de extracção está fi xada na parte de trás da tampa da caixa de fusíveis do painel de bordo. A caixa de fusíveis encontra-se na parte inferior do painel de bordo (lado esquerdo).
Para aceder:
- Rodar o parafuso um quarto de volta para a esquerda.
- Desapertar a tampa puxando a parte superior direita.
- Soltar totalmente a tampa e virá-la.
- Extrair o suporte nas costas do qual está fi xada a pinça.

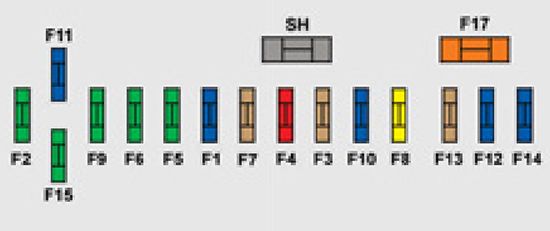

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F1 | 15 | Limpa-vidros traseiro |
| F2 | 30 | Massa trancamento e supertrancamento. |
| F3 | 5 | Calculador dos airbags e pré-tensores pirotécnicos. |
| F4 | 10 | Contactor do pedal da embraiagem e bi-função do travão, retrovisor interior electrocrómico, ar condicionado, sensor do ângulo do volante, caixa de velocidades automática, caixa de comutação e de protecção. |
| F5 | 30 | Elevador dos vidros sequencial dianteiro, alimentação dos retrovisores retrácteis, cortina de ocultação do tecto de vidro panorâmico. |
| F6 | 30 | Elevador dos vidros sequencial traseiro, caixa de apoio ao reboque. |
| F7 | 5 | Luzes do tecto dianteiras e traseiras, leitores de cartões, luz de leitura, iluminação da pala para o sol, iluminação do porta-luvas, lâmpada portátil. |
| F8 | 20 | Auto-rádio, rádio-telefone, ecrã multifunções, detecção de pressão insuficiente. |
| F9 | 30 | Tomada de 12 V dianteira. |
| F10 | 15 | Comandos no volante, sirene de alarme, calculador de alarme. |
| F11 | 15 | Contactor antiroubo de corrente fraca. |
| F12 | 15 | Quadro de bordo, painel de avisadores de cinto e de airbag frontal do passageiro, ar condicionado, caixa de memorização do banco do condutor, contactores do banco traseiro da 2a fila, módulo escola de condução. |
| F13 | 5 | Caixa de serviço ao motor, airbags, alavanca de velocidades da caixa manual pilotada, caixa de apoio ao reboque. |
| F14 | 15 | Ecrã multifunções, amplificador, kit mãos livres, sensor de chuva/luminosidade, calculador de ajuda ao estacionamento. |
| F15 | 30 | Trancamento e supertrancamento. |
| F17 | 40 | Desembaciador do vidro traseiro e retrovisores exteriores. |
| SH | - | Derivação PARC. |

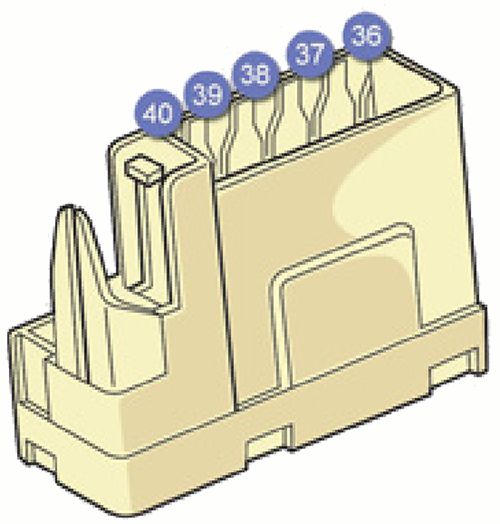

| № | A | Funções |
|---|---|---|
| G36 | 30 | Bancos aquecidos do condutor e passageiro. |
| G37 | 5 | Caixa de memorização do posto de condução, reóstato de iluminação. |
| G38 | 30 | Caixa de memorização do assento do condutor. |
| G39 | 30 | Alimentação da caixa de apoio ao reboque. |
| G40 | 30 | Amplificador Hi-Fi. |

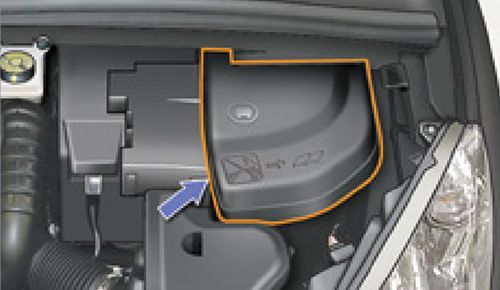

Fusíveis no compartimento do motor
A caixa de fusíveis encontra-se no compartimento do motor junto à bateria (lado esquerdo).
- Desapertar a tampa.
- Substituir o fusível.
- Após a intervenção, fechar cuidadosamente a tampa para garantir o isolamento da caixa de fusíveis.

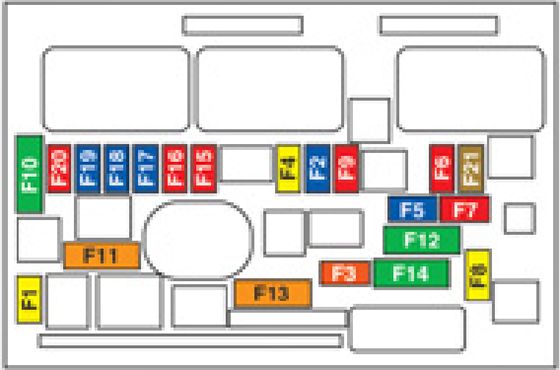

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F1 | 20 | Alimentação do calculador do motor, electroválvulas da bomba de injecção e EGR (2 I HDI), injectores (2 I HDI). |
| F2 | 15 | Avisador sonoro. |
| F3 | 10 | Lava-vidros dianteiro / traseiro. |
| F4 | 20 | Lava-faróis. |
| F5 | 15 | Electroválvulas de purga do cárter, descarga da turbina e regulação da pressão Turbo (1,6 I THP), aquecedor do vapor de óleo (1,6 I THP), aquecedor de gasóleo (1,6 I HDI). |
| F6 | 10 | Sensor de velocidade do veículo, calculador ABS/ESP. |
| F7 | 10 | Calculador da direcção assistida, caixa de velocidades automática, detector do nível do líquido de arrefecimento. |
| F8 | 25 | Comando do motor de arranque. |
| F9 | 10 | Tomada de diagnóstico, luzes direccionais, debímetro de ar (Diesel), bomba do filtro de partículas (Diesel). |
| F10 | 30 | Accionadores do calculador do motor (gasolina: bobinas de ignição, electroválvulas, sondas de oxigénio, injectores, aquecedores, bomba de combustível, termostato pilotado) (Diesel: electroválvulas, aquecedores). |
| F11 | 40 | Pulsor do ar condicionado. |
| F12 | 30 | Velocidade reduzida / elevada do limpa-vidros dianteiro. |
| F13 | 40 | Alimentação da caixa de serviço inteligente (+ após contacto). |
| F14 | 30 | Bomba de ar. |
| F15 | 10 | Luz de estrada direita. |
| F16 | 10 | Luz de estrada esquerda. |
| F17 | 15 | Luz de cruzamento esquerda. |
| F18 | 15 | Luz de cruzamento direita. |
| F19 | 15 | Aquecedor do vapor de óleo (1,4 I e 1,6 I VTi), electroválvula de purga do cárter (1,4 I e 1,6 I VTi), sondas de oxigénio (gasolina), electroválvulas de arrefecimento de ar (Diesel). |
| F20 | 10 | Termostato pilotado, electroválvulas de distribuição variável, debímetro de ar (1,6 I THP 200), electroválvula de regulação de pressão Turbo (Diesel), detector do nível de água do motor (Diesel). |
| F21 | 5 | Alimentação do relé do grupo moto-ventilador, comando do relé Valvetronic (1,4 I e 1,6 I VTi), arrefecimento Turbo (1,6 I THP), motor Valvetronic (1,6 I THP 200), debímetro de ar (1,6 I HDI). |

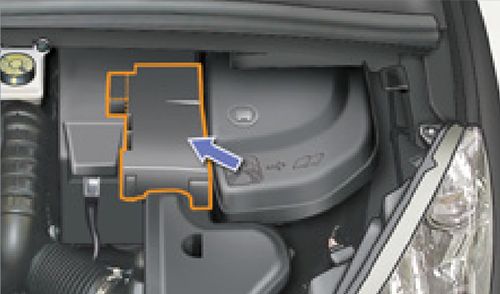

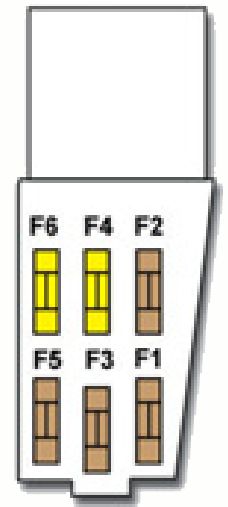

Tabela dos fusíveis por cima da bateria
Nota: Qualquer intervenção nos outros tipos de fusíveis (fusíveis médios e máxi) deve ser efectuada exclusivamente pela rede PEUGEOT ou por uma (ofi cina qualifi cada).
| № | A | Funções |
|---|---|---|
| F1 | - | Não utilizado. |
| F2 | 5 | Contactor bifuncional do travão. |
| F3 | 5 | Caixa de carga da bateria. |
| F4 | 25 | Electroválvulas ABS/ESP. |
| F5 | - | Não utilizado. |
| F6 | 15 | Caixa de velocidades (manual pilotada ou automática). |
