Diagramas de fusíveis, localização das caixas de fusíveis para Peugeot 308 SW (2008, 2009, 2010).
Substituindo fusíveis
Antes de substituir um fusível, é necessário conhecer a causa da avaria e solucioná-la.
- Retirar o fusível avariado observando o estado do respectivo fi lamento.
- Utilizar a pinça especial para extrair o fusível do respectivo compartimento.
- Substituir sempre o fusível avariado por um novo com intensidade equivalente.
- Verifi car a correspondência entre o número gravado na caixa, a intensidade gravada na parte de baixo e as tabelas que se seguem.
Atenção!
Substituir sempre um fusível defeituoso por um fusível de intensidade equivalente (mesma cor).
Fusíveis no painel de bordo

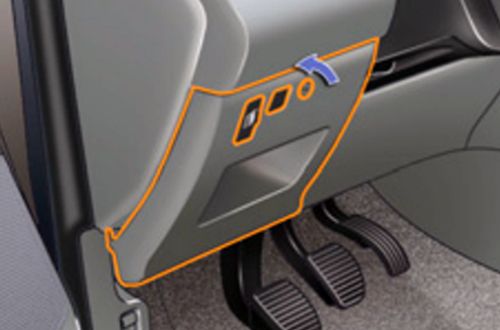

A caixa de fusíveis encontra-se na parte inferior do painel de bordo (lado esquerdo).
- Rodar o parafuso um quarto de volta para a esquerda.
- Desapertar a tampa puxando a parte superior direita.
- Retirar totalmente a tampa.
- Retirar a pinça.

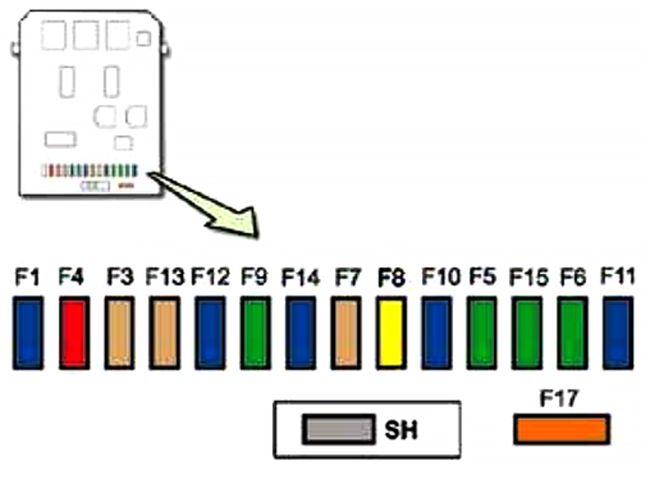

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| G36 | 30 | Bancos aquecidos do condutor e passageiro. |
| G37 | 5 | Caixa de apoio ao reboque. |
| G38 | 30 | Caixa de memorização do assento do condutor. |
| G39 | 30 | Alimentação da caixa de apoio ao reboque. |
| G40 | 30 | Amplificador Hi-Fi. |
| F1 | 15 | Limpa-vidros traseiro |
| F2 | - | Não utilizado. |
| F3 | 5 | Calculador dos airbags e pré-tensores pirotécnicos. |
| F4 | 10 | Contactor do pedal da embraiagem e bi-função do travão, retrovisor interior electrocrómico, ar condicionado, sensor do ângulo do volante, caixa de velocidades automática, caixa de comutação e de protecção. |
| F5 | 30 | Elevador dos vidros sequencial dianteiro, alimentação dos retrovisores retrácteis, cortina de ocultação do tecto de vidro panorâmico. |
| F6 | 30 | Elevador dos vidros sequencial traseiro. |
| F7 | 5 | Luzes do tejadilho dianteiras e traseiras, leitores de cartões, luz de leitura, iluminação da pala para o sol, iluminação do porta-luvas, lâmpada portátil. |
| F8 | 20 | Auto-rádio, radiotelefone, carregador de CDs, ecrã multifunções, detecção de sub-pressão. |
| F9 | 30 | Tomada de 12 V dianteira, isqueiro. |
| F10 | 15 | Comandos sob o volante, sirene de alarme, calculador de alarme. |
| F11 | 15 | Contactor anti-roubo de corrente fraca. |
| F12 | 15 | Quadro de bordo, painel de luzes avisadoras de cinto e de airbag frontal do passageiro, ar condicionado, caixa de memorização do banco do condutor, contactores do banco traseiro da 2a fila, módulo escola de condução. |
| F13 | 5 | Caixa de serviço ao motor, airbags, alavanca de velocidades da caixa manual pilotada. |
| F14 | 15 | Ecrã multifunções, amplificador, kit mãos livres, sensor de chuva / luminosidade, calculador de ajuda ao estacionamento, caixa de apoio ao reboque, alerta de transposição da linha indicadora de via. |
| F15 | 30 | Trancamento e supertrancamento. |
| F17 | 40 | Desembaciador do vidro traseiro e retrovisores exteriores. |
| SH | - | Derivação PARC. |
Fusíveis no compartimento do motor

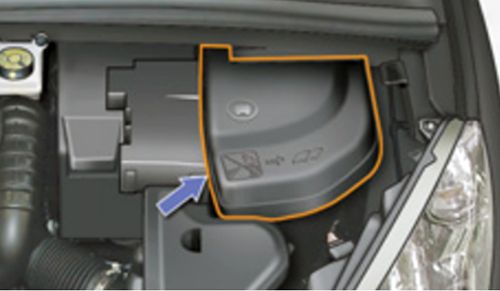

A caixa de fusíveis encontra-se no compartimento do motor junto à bateria (lado esquerdo).
- Desapertar a tampa.
- Substituir o fusível (ver o parágrafo correspondente).
- Após a intervenção, fechar cuidadosamente a tampa para garantir o isolamento da caixa de fusíveis.

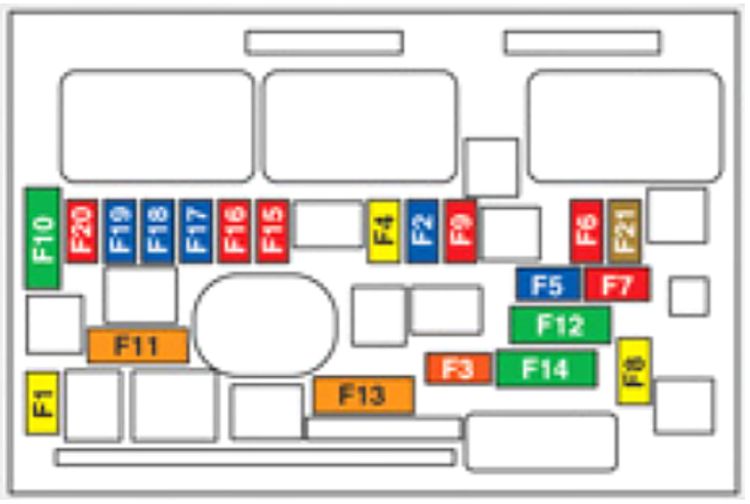

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F1 | 20 | Alimentação do calculador do motor, electroválvulas da bomba de injecção e EGR (2 I HDI 16V), injectores (2 I HDI 16V). |
| F2 | 15 | Avisador sonoro. |
| F3 | 10 | Lava-vidros dianteiro / traseiro. |
| F4 | 20 | Lava-faróis. |
| F5 | 15 | Electroválvulas de purga do cárter, descarga da turbina e regulação da pressão Turbo (1,6 I THP 16V), aquecedor do vapor de óleo (1,6 I THP 16V), aquecedor de gasóleo (1,6 I HDI 16V). |
| F6 | 10 | Sensor de velocidade do veículo, calculador ABS/ESR |
| F7 | 10 | Calculador da direcção assistida, caixa de velocidades automática, detector do nível de água no motor. |
| F8 | 25 | Comando do motor de arranque. |
| F9 | 10 | Tomada de diagnóstico, luzes direccionais, debimetro de ar (Diesel), bomba do filtro de partículas (Diesel). |
| F10 | 30 | Accionadores do calculador do motor (gasolina: bobinas de ignição, electroválvulas, sondas de oxigénio, injectores, aquecedores, bomba de combustível, termostato pilotado) (Diesel: electroválvulas, aquecedores). |
| F11 | 40 | Pulsor do ar condicionado. |
| F12 | 30 | Velocidade reduzida / elevada do limpa-vidros dianteiro. |
| F13 | 40 | Alimentação da caixa de serviço inteligente (+ após contacto). |
| F14 | 30 | Bomba de ar. |
| F15 | 10 | Luz de estrada direita (máximos) |
| F16 | 10 | Luz de estrada esquerda. |
| F17 | 15 | Luz de cruzamento esquerda (médios). |
| F18 | 15 | Luz de cruzamento direita. |
| F19 | 15 | Aquecedor do vapor de óleo (1,4 I 16V e 1,6 1 VTi 16V), electroválvula de purga do cárter (1,4 I 16V e 1,6 I VTi 16V), sondas de oxigénio (gasolina), electroválvulas de arrefecimento de ar (Diesel). |
| F20 | 10 | Termostato pilotado, electroválvulas de distribuição variável, electroválvula de regulação de pressão Turbo (Diesel), detector do nível de água do motor (Diesel). |
| F21 | 5 | Alimentação do relé do grupo moto-ventilador, comando do relé Valvetronic (1,4 I 16V e 1,6 I VTi 16V), arrefecimento Turbo (1,6 I THP 16V), debimetro de ar (1,6 I HDI 16V). |

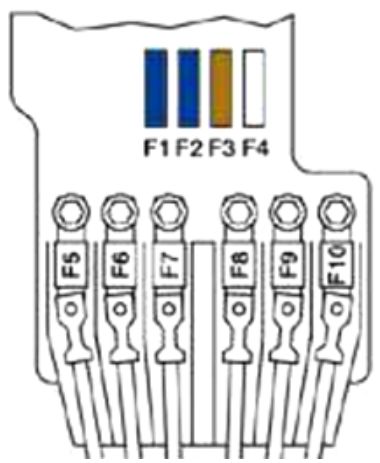

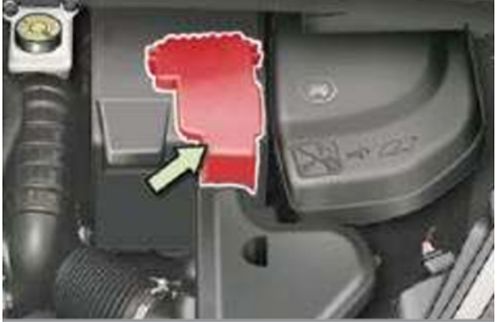

Tabela de fusíveis mini e médios por cima da bateria
| № | A | Funções |
|---|---|---|
| F1 | 15 | Caixa de velocidades (manual pilotada ou automática). |
| F2 | 15 | tomada de diagnóstico, luzes diurnas. |
| F3 | 5 | Contactor bi-função do travão. |
| F4 | - | Não utilizado. |
| F5* | 80 | Grupo electrobomba da direcção assistida. |
| F6* | 70 | Caixa de aquecimento (Diesel). |
| F7* | 100 | Caixa de comutação e de protecção. |
| F8 | - | Não utilizado. |
| F9* | 30 | Grupo electrobomba caixa manual pilotada. |
| F10* | 30 | Motor eléctrico Valvetronic (1,6 I THP 16V). |
| * Os fusíveis máxi constituem uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nestes fusíveis deve ser efectuada pela rede PEUGEOT. | ||
Tabela dos fusíveis máxi
Nota: Os fusíveis máxi constituem uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nestes fusíveis deve ser efectuada por um Representante Autorizado PEUGEOT.
| № | A | Funções |
|---|---|---|
| MF1 | 50 | Grupo moto-ventilador. |
| MF2 | 50 | Caixa de fusíveis do habitáculo. |
| MF3 | 80 | Caixa de serviço inteligente. |
| MF4 | - | Não utilizado. |
| MF5 | 50 | Calculador ABS/ESP. |
| MF6 | 30 | Calculador ABS/ESP. |
| MF7 | 80 | Caixa de apoio inteligente. |
| MF8 | - | Não utilizado. |
