Diagramas de fusíveis, localização das caixas de fusíveis para Peugeot 307 (2001, 2002, 2003, 2004).
Substituindo fusíveis
As caixas de fusíveis estão situadas sob o painel de bordo (lado do condutor) e no compartimento do motor. Os fusíveis de substituição e a pinça estão fixos no interior da tampa da caixa de fusíveis do painel de bordo. Antes de substituir um fusível é necessário conhecer a causa do incidente e eliminá-la.
Atenção!
Substituir sempre um fusível defeituoso por um fusível de calibre equivalente.
Fusíveis do painel de bordo

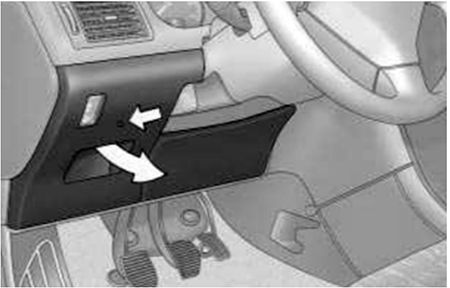

Desapertar o parafuso um quarto de volta com uma moeda e retirar a tampa para aceder aos fusíveis.

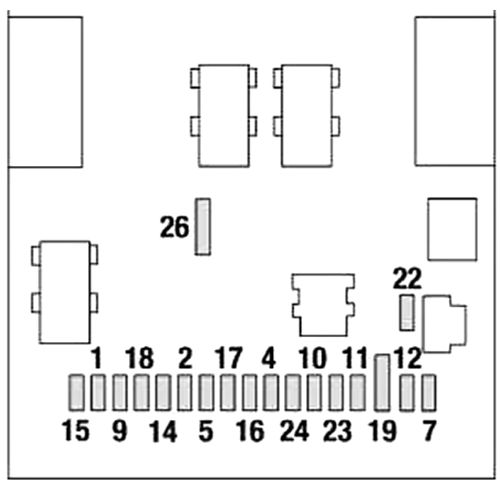

Diagrama de fusíveis (2001-2002)
| № | A | Funções |
|---|---|---|
| 1 | 10 | Luz de nevoeiro traseira |
| 2 | 15 | Limpa-vidros traseiro |
| 4 | 15 | Elevadores eléctricos dos vidros dianteiros - tecto de abrir |
| 5 | 15 | Luz de stop esquerda e também do atrelado |
| 7 | 20 | Luz do tecto traseira, luz do tecto dianteira, leitor de mapas, isqueiro, luz do porta-luvas |
| 9 | 30 | Elevadores eléctricos de vidros - Elevadores eléctricos de vidros impulsionais (incompatível com elevadores eléctricos de vidros não impulsionais) - Tecto de abrir |
| 10 | 15 | Tomada de diagnóstico - Tomada de 12 volts traseira |
| 11 | 15 | Rádio - Ecrã multifunções B - Comandos no volante - Caixa de velocidades automática |
| 12 | 10 | Mínimo dianteiro direito, mínimo traseiro direito, luz da placa de matrícula e do atrelado -Interruptores de trancamento centralizado / alarme/ESP / luzes de emergência - Iluminação da fachada do ar condicionado / cinzeiro - Interruptores dos bancos aquecidos - Isqueiro - Interruptor da caixa de velocidades automática - corrector de posição |
| 14 | 30 | Comando de fecho/aberturo dos acessos - Comando do super-trancamento |
| 15 | 30 | Elevadores de vidros traseiros |
| 16 | 5 | Caixa de serviço motor - Alarme - Filtro de partículas - Comandos ao volante - Airbags |
| 17 | 10 | Luz de stop traseira direita, luz de stop suplementar |
| 18 | 10 | Tomada de diagnóstico - Comandos ao volante - Contactores dos pedais do travão (stop) e da embraiagem - Contactor do nível de água - Segundo contactor do travão |
| 19 | 30 | Shunt PARC |
| 22 | 10 | Mínimos dianteiro e traseiro esquerdos - Luz da placa de matrícula e do atrelado |
| 23 | 15 | Sirene de alarme - Caixa volumétrica do alarme |
| 24 | 15 | Quadrante - Rádio - Ecrã multifunções - Ar condicionado |
| 26 | 30 | Óculo traseiro aquecido |

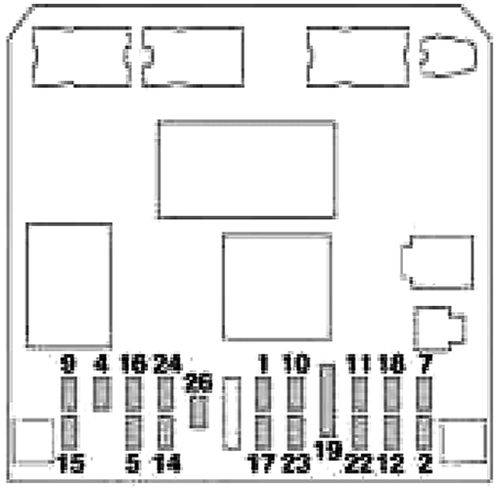

Diagrama de fusíveis (2003-2004)
| № | A | Funções |
|---|---|---|
| 1 | 10 | Luz de nevoeiro traseira. |
| 2 | 15 | Limpa-vidros traseiro. |
| 4 | 15 | Elevadores eléctricos dos vidros dianteiros - tecto de abrir. |
| 5 | 15 | Luz de stop esquerda e também do atrelado. |
| 7 | 30 | Luz do tecto traseira, luz do tecto dianteira, leitor de mapas, tomada de 12 volts dianteira, luz do porta-luvas. |
| 9 | 30 | Elevadores eléctricos de vidros da frente - Elevadores eléctricos de vidros da frente automáticos - Tecto de abrir. |
| 10 | 15 | Tomada de diagnóstico - Tomada de 12 volts traseira - Gancho de reboque. |
| 11 | 20 | Rádio - Ecrã multifunções - Comandos no volante - Caixa de velocidades automática. |
| 12 | 10 | Faróis de mínimos dianteiro direito e mínimo traseiro direito - Luz da placa de matrícula e do atrelado - Iluminação, interruptores de trancamento centralizado / alarme / luzes de emergência / ESP - Iluminação da fachada do ar condicionado / cinzeiro - Iluminação, interruptores dos bancos aquecidos - Caixa de velocidades automática - Isqueiro. |
| 14 | 30 | Comando de fecho / abertura dos acessos - Comando do super-trancamento. |
| 15 | 30 | Elevadores eléctricos de vidros impulsionais traseiros. |
| 16 | 10 | Caixa de serviço motor - Alarme - Filtro de partículas - Comandos ao volante - Airbags. |
| 17 | 10 | Luz de stop traseira direita - 3a luz de stop. |
| 18 | 10 | Tomada de diagnóstico - Comandos ao volante - Retrovisor electrocromático - Contactores dos pedais do travão (stop) e da embraiagem - Contactor do nível da água - Segundo contactor do travão. |
| 19 | 30 | Shunt PARC. |
| 22 | 10 | Mínimos dianteiro e traseiro esquerdos -Luz da placa de matrícula e do atrelado. |
| 23 | 15 | Sirene de alarme - Caixa volumétrica do alarme. |
| 24 | 15 | Quadrante - Rádio - Ecrã multifunções - Ar condicionado - Auxílio ao estacionamento em marcha atrás - Sensor de chuva / luminosidade. |
| 26 | 30 | Óculo traseiro aquecido. |
Fusíveis compartimento do motor

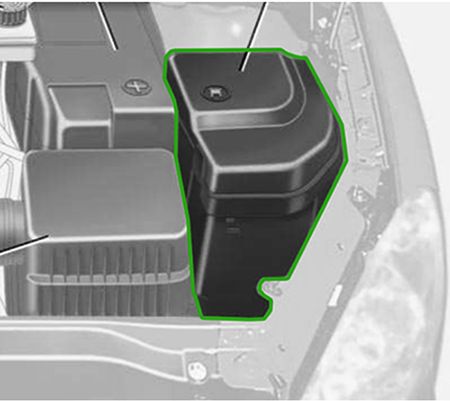

Para aceder aos fusíveis situados no compartimento motor (ao lado da bateria):
- Soltar a tampa.
- Depois das intervenções, fechar muito cuidadosamente a tampa e repor a cobertura.

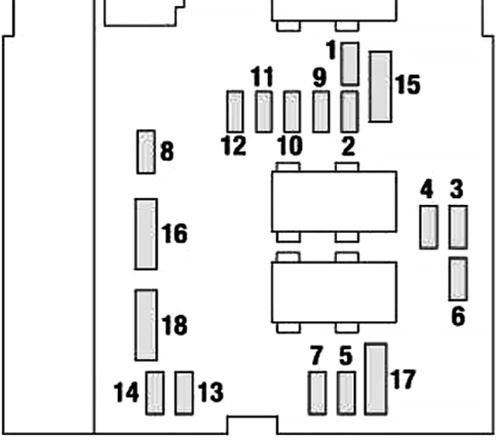

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| 1 | 10 | 2001-2002: Contactor dos faróis de marcha atrás, caixa de velocidades automática - Comando relé de interdição de arranque da caixa de velocidades automática - Contactor dos faróis de marcha-atrás, caixa de velocidades manual - Sensor de velocidade do veículo - Caixa de préaquecimento - Sonda de presença de água no gasóleo - Debímetro de ar DW 2003-2004: Contactar da luz de marcha atrás, caixa de velocidades automática - Comando relé de interdição de arranque da caixa de velocidades automática - Contactar da luz de marcha-atrás, caixa de velocidades manual - Sensor de velocidade do veículo - Sonda de presença de água no gasóleo. |
| 2 | 15 | Electroválvula canister - Bomba de combustível. |
| 3 | 10 | Calculador da direcção assistida - Calculador ABS ou ESP. |
| 4 | 10 | Calculador de injecção - Comando relé do grupo motoventilador - Comando relé de aquecimento adicional - Calculador da caixa de velocidades automática - Comando sequencial da caixa de velocidades automática - Relé shift-lock da caixa de velocidades automática. |
| 5 | 15 | Calculador do filtro de partículas. |
| 6 | 15 | Faróis de nevoeiro dianteiros. |
| 7 | 20 | Bomba do lava-faróis. |
| 8 | 20 | Comando relé do grupo motoventilador - Alimentação do calculador motor - Bomba a injecção (Diesel). |
| 9 | 15 | Farol de cruzamento esquerdo. |
| 10 | 15 | Farol de cruzamento direito. |
| 11 | 10 | Farol de máximos direito. |
| 12 | 10 | Farol de máximos esquerdo. |
| 13 | 15 | Buzina. |
| 14 | 10 | Bombas dos lava-vidros dianteiro e traseiro. |
| 15 | 30 | 2001-2002: Sonda de oxigénio - Electroválvula de reciclagem dos gases de escape - Bobina de ignição - Regulador de alta pressão do gasóleo - Alimentação injectores (gasolina) 2003-2004: Sondas de oxigénio - Electroválvula reciclagem gases de escape - Bobina de ignição - Regulador de alta pressão do gasóleo - Alimentação injectores (gasolina) - Caixa de pré-aquecimento - Debímetro de ar (Diesel) - Calculador motor (Diesel) - Bomba a injecção - Aquecedor de gasóleo. |
| 16 | 30 | Bomba de ar do motor a gasolina com caixa de velocidades automática. |
| 17 | 30 | Pequena / grande velocidade do limpa-vidros dianteiro. |
| 18 | 40 | Ventilador do ar condicionado. |
Tabela dos maxi-fusíveis
Nota: Os maxi-fusíveis são uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nos maxi fuíveis e nos fusíveis exteriores deverá ser efectuada por um Representante Autorizado PEUGEOT.
| № | A | Funções |
|---|---|---|
| 1 | 50 | Grupo motoventilador. |
| 2 | 30 | Motobomba ESP/ABS. |
| 3 | 30 | Electroválvulas ESP/ABS. |
| 4 | 70 | Alimentação da Caixa de serviços inteligente. |
| 5 | 70 | Alimentação da Caixa de serviços inteligente. |
| 6 | 20 | Bancos aquecidos. |
| 7 | 30 | Chave de ignição anti-roubo, potência. |
| 8 | 70 | Grupo electro-bomba da direcção assistida. |
| FV1 | 20 | 2003-2004: Grupo motoventilador mono-velocidade. |
| FV2 | 30 | 2003-2004: Grupo motoventilador bi-velocidade. |
