Diagramas de fusíveis, localização das caixas de fusíveis para Peugeot 207 CC (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014).
Substituindo fusíveis
Antes de substituir um fusível, é necessário conhecer a causa da avaria e repará-la.
- Situar o fusível defeituoso verifi cando o estado do seu fi lamento.
- Utilizar a pinça especial para extrair o fusível do seu lugar.
- Substituir sempre o fusível defeituoso por um fusível de intensidade equivalente.
- Verifi car a correspondência entre o número gravado na caixa, a intensidade gravada na parte superior e as tabelas seguintes.
Atenção!
Substituir sempre o fusível defeituoso por um fusível de intensidade equivalente.
Fusíveis do painel de bordo

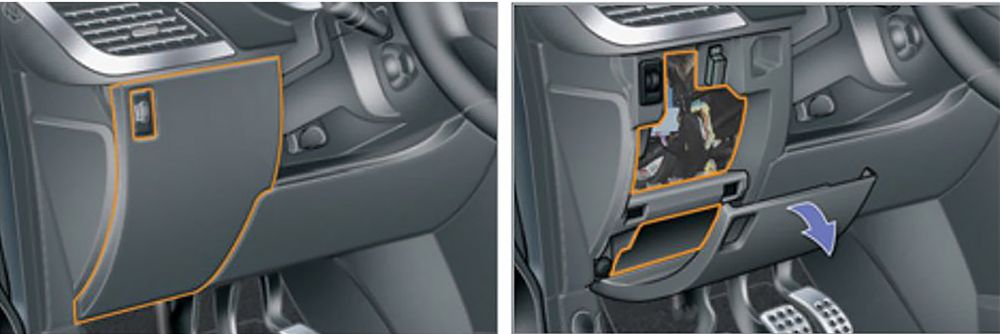

A caixa dos fusíveis está colocada na parte inferior do painel de bordo (do lado esquerdo).
Para aceder a ela:
- Libertar a tampa puxando a sua parte superior.
- Retirar completamente a tampa.
- Retirar a pinça.

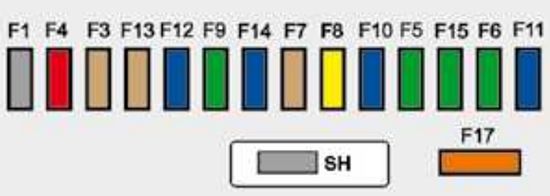

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| G37 | 30 | Alimentação da caixa do tecto escamoteável. |
| G38 | 20 | Amplificador Hi-Fi. |
| G39 | 20 | Bancos aquecidos condutor e passageiro. |
| G40 | 40 | Alimentação da caixa de serviço do reboque. |
| F1 | - | Não utilizado. |
| F2 | - | Não utilizado. |
| F3 | 5 | Calculador airbags e pré-tensores pirotécnicos. |
| F4 | 10 | Contactor pedal de embraiagem, tomada de diagnóstico, retrovisor interior electrocromio, ar condicionado, sensor de ângulo do volante, bomba do filtro de partículas (Diesel). |
| F5 | 30 | Elevador eléctrico dos vidros traseiros, tecto escamoteável. |
| F6 | 30 | Elevador eléctrico dos vidros dianteiros, alimentação retrovisores rebatíveis. |
| F7 | 5 | Luz do tecto dianteira, luz de leitura de mapas, iluminação da pala de sol, iluminação do porta-luvas. |
| F8 | 20 | Rádiotelefone, ecrã multifunções, comandos no volante, detecção de pressão baixa dos pneus, caixa de serviço do reboque, alarme (pós-equipamento). |
| F9 | 30 | 2007: Tomada de 12 Voltes à frente. 2010: Tomada de 12 Voltes na dianteira, luz do tecto dianteira, luz de leitura de mapas, iluminação da pala de sol, iluminação do porta-luvas. |
| F10 | 15 | Avisador sonoro de alarme, processador do alarme, luzes direccionais. |
| F11 | 15 | Tomada de diagnóstico, contactor anti-roubo conente fraca, calculador da caixa de velocidades automática. |
| F12 | 15 | Sensor de luminosidade, caixa de serviço do reboque, tecto escamoteável. |
| F13 | 5 | Caixa de serviço motor, relé ABS, contactor bi-função do travão. |
| F14 | 15 | 2007: Quadrante, barra avisadora dos cintos, ajuste dos faróis, ar condicionado, auto-rádio, kit mãos-livres, processador de ajuda ao estacionamento em marcha-atrás. 2010: Quadro de bordo, bana avisadora dos cintos, ajuste das luzes, ar condicionado, auto-rádio, kit mãos-livres, processador de ajuda ao estacionamento traseiro. |
| F15 | 30 | Trancamento e supertrancamento. |
| F17 | 40 | Descongelamento do óculo traseiro e retrovisores exteriores. |
| SH | - | Shunt PARC. |
Fusíveis no compartimento motor

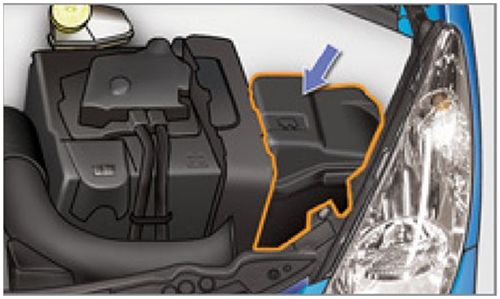

A caixa dos fusíveis está colocada no comportamento motor junto da bateria (do lado esquerdo).
- Libertar a tampa.
- Substituir o fusível.
- Após a intervenção, fechar muito cuidadosamente a tampa para garantir a estanqueidade da caixa de fusíveis.

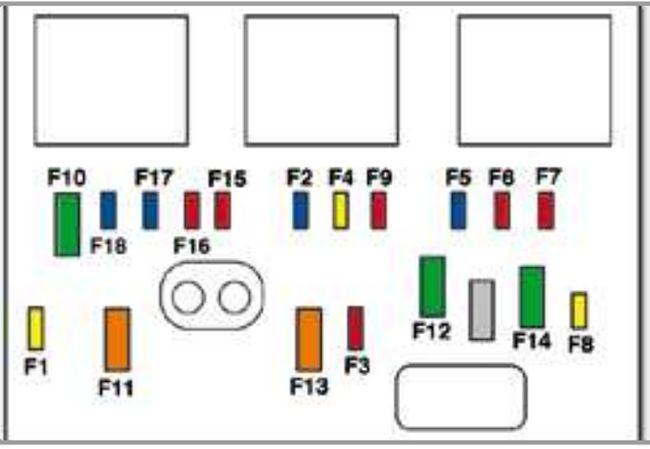

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F1 | 20 | Alimentação processador motor e relé de comando GMV, electroválvulas de distribuição e canister (1,6 ITHP 16V), debímetro de ar (Diesel), bomba de injecção (Diesel), sonda presença de água no gasóleo (Diesel), electroválvulas EGR, reaquecimento do ar (Diesel). |
| F2 | 15 | Avisador sonoro. |
| F3 | 10 | Lava-vidros dianteiro. |
| F4 | 20 | Lava-faróis. |
| F5 | 15 | Bomba de combustível (gasolina), electroválvulas Turbo (1,6 I THP 16V). |
| F6 | 10 | Sensor de velocidade do veículo, caixa de velocidades automática. |
| F7 | 10 | Direcção eléctrica assistida, luzes direccionais, relés de comando das luzes direccionais, caixa de comutação e de protecção (Diesel). |
| F8 | 20 | Comando do motor de arranque. |
| F9 | 10 | Processador ABS/ESP, contactor pedal dos travões. |
| F10 | 30 | Accionadores do processador motor (gasolina: bobinas de acendimento, electroválvulas, sondas de oxigénio, injectores, aquecedores, termostato pilotado) (Diesel: electroválvulas, aquecedores). |
| F11 | 40 | Pulsor de ar condicionado. |
| F12 | 30 | Pequena / Grande velocidade do limpa-vidros dianteiro. |
| F13 | 40 | Alimentação da caixa de serviço inteligente (+ após ligar a ignição). |
| F14 | 30 | Aquecedor de gasóleo (Diesel). |
| F15 | 10 | Luz de estrada esquerda. |
| F16 | 10 | Luz de estrada direita. |
| F17 | 15 | Luz de cruzamento esquerda. |
| F18 | 15 | Luz de cruzamento direita. |
Tabela dos maxi-fusíveis
Nota: Os maxi-fusíveis são uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nos maxi-fusíveis deve ser efectuada pela rede PEUGEOT.
| № | A | Funções |
|---|---|---|
| MF1 | 70 | Grupo moto-ventilador. |
| MF2 | 20/30 | Bomba ABS/ESP. |
| MF3 | 20/30 | Electroválvulas ABS/ESP. |
| MF4 | 60 | Alimentação da caixa de serviço inteligente. |
| MF5 | 60 | Alimentação da caixa de serviço inteligente. |
| MF6 | 30 | GMV adicional (1,6 1 THP 16V). |
| MF7 | 80 | Caixa de fusíveis do habitáculo. |
| MF8 | - | Não utilizado. |
| MF9 | 80 | Caixa de aquecimento (Diesel). |
| MF10 | 80 | Direcção eléctrica assistida. |
| MF11 | 40 | Motor eléctrico Valvetronic (1,6 I THP 16V). |
