Diagramas de fusíveis, localização das caixas de fusíveis para Peugeot 206+ (2008, 2009, 2010, 2011, 2012).
Substituindo fusíveis
As caixas de fusíveis estão situadas por baixo do painel de bordo e no compartimento do motor. Antes de se substituir um fusível destruído, é necessário detectar e eliminar, se possível, as causas do incidente.
Atenção!
Substituir sempre um fusível defeituoso (leitura segundo o fusível) por outro de calibre equivalente.

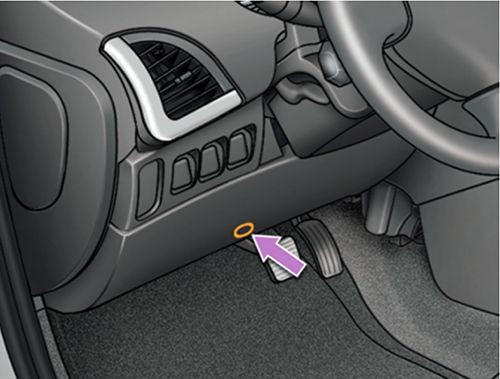

Caixa de fusíveis do painel de bordo
Desapertar o parafuso um quarto de volta com uma moeda e retirar a tampa para aceder aos fusíveis. Os fusíveis de reserva e a pinça estão fi xados num suporte amovível, fi xado horizontalmente no interior da caixa de fusíveis do painel de bordo.

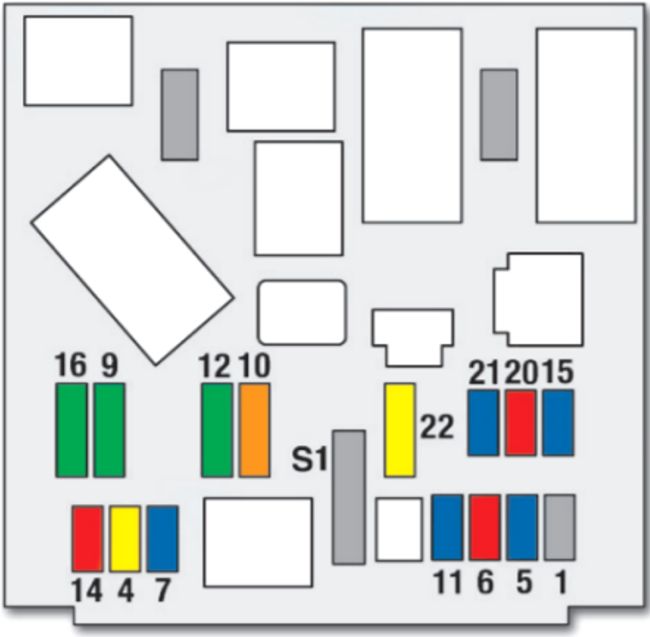

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| 1 | - | Não utilizado |
| 4 | 20 A | Ecrã multifunções - Luz da mala - Rádio - Comandos no volante - Gancho de reboque |
| 5 | - | Não utilizado |
| 6 | 10 A | Nível do líquido de arrefecimento - Rádio |
| 7 | 15 A | Acessórios de auto-escola - Alarme pós-venda |
| 9 | - | Não utilizado |
| 10 | 40 A | Desembaciamento do vidro traseiro |
| 11 | 15 A | Limpa vidro traseiro |
| 12 | 30 A | Elevadores dos vidros dianteiros |
| 14 | 10 A | Caixa de serviços motor - Airbags - Comandos no volante - Sensor de chuva |
| 15 | 15 A | Quadro de bordo - Ecrã multifunções - Climatização - Rádio |
| 16 | 30 A | Comandos de trancamento / destrancamento dos fechos |
| 20 | 10 A | Luz de travagem direita |
| 21 | 15 A | Luz de travagem esquerda - 3a luz de travagem |
| 22 | 20 A | Luzes do tecto dianteiras - Tomada de acessórios de 12 Volts |
| S1 | Shunt | Shunt PARC |
Caixa de fusíveis no compartimento do motor
Para aceder à caixa situada no compartimento do motor (ao lado da bateria), soltar a tampa. Depois da intervenção, fechar cuidadosamente a tampa.

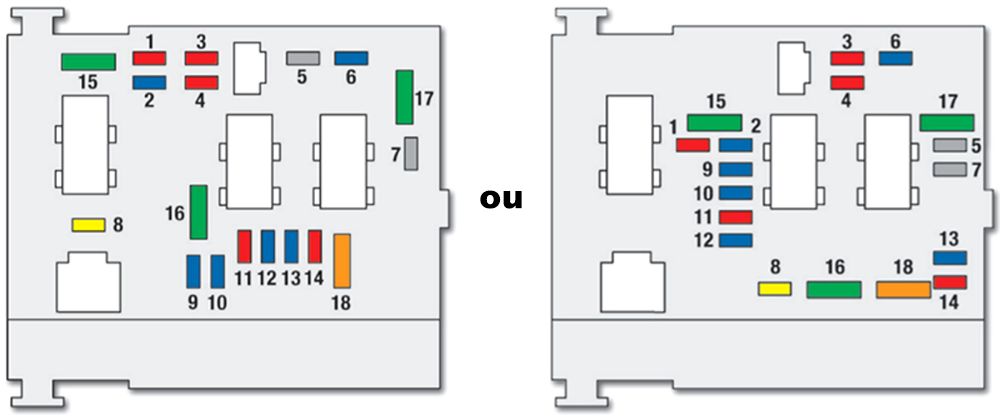

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| 1 | 10 | Caixa de pré-aquecimento (Diesel) - Sonda de água no gasóleo - Contactor da luz de marcha-atrás -Sensor de velocidade - Debímetro de ar (Diesel) |
| 2 | 15 | Electroválvula canister - Bomba de combustível |
| 3 | 10 | Calculador motor ABS |
| 4 | 10 | Calculador motor |
| 5 | - | Não utilizado |
| 6 | 15 | Luzes de nevoeiro |
| 7 | - | Não utilizado |
| 8 | 20 | Relé grupo moto-ventilador - Calculador motor - Bomba de injecção Diesel - Regulador de alta pressão de gasóleo - Electroválvula de controlo motor |
| 9 | 15 | Luz de cruzamento esquerda |
| 10 | 15 | Luz de cruzamento direita |
| 11 | 10 | Luz de estrada esquerda |
| 12 | 10 | Luz de estrada direita |
| 13 | 15 | Avisador sonoro |
| 14 | 10 | Bombas lava-vidros dianteiro e traseiro |
| 15 | 30 | Aquecedor caixa da borboleta - Bomba de injecção Diesel - Sonda de oxigénio - Calculador motor - Debímetro de ar - Bobina de acendimento - Electroválvula de controlo motor - Aquecimento do gasóleo - Injectores |
| 16 | 30 | Relé bomba de ar |
| 17 | 30 | Limpa-vidros grande e pequena velocidade |
| 18 | 40 | Ventilador climatização |
Maxi-fusíveis
Nota: Os maxi-fusíveis presentes garantem uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nos mesmos deve ser efectuada pela rede PEUGEOT.
| № | A | Funções |
|---|---|---|
| MF1 | 20/50 | Grupo motoventilador sem / com climatização |
| MF2 | 20/30 | ABS/ESP |
| MF3 | 20/30 | ABS/ESP |
| MF4 | 70 | Alimentação da caixa de serviços inteligente (BSI) |
| MF5 | 70 | Alimentação da caixa de serviços inteligente (BSI) |
| MF6 | - | Não utilizado |
| MF7 | 30 | Alimentação contacto anti-roubo |
| MF8 | - | Não utilizado |
