Diagramas de fusíveis, localização das caixas de fusíveis para Opel Zafira Tourer С (2011, 2012, 2013, 2014, 2015, 2016).
Substituindo fusíveis
Os dados do fusível de substituição devem coincidir com os dados do fusível avariado. Consoante o tipo de fusível, um fusível queimado pode ser reconhecido pelo filamento derretido. Um extractor de fusíveis poderá encontrar-se na caixa de fusíveis no compartimento do motor.
Existem três caixas de fusíveis no veículo:
- na frente esquerda do compartimento do motor
- nos veículos com volante à esquerda, no interior atrás do compartimento de arrumação, ou nos veículos com volante à direita, atrás do porta-luvas
- atrás de uma tampa à esquerda da bagageira
Atenção!
- Antes de se substituir um fusível, desligar o respectivo interruptor e a ignição.
- Não substituir o fusível enquanto não se corrigir o que levou a que se fundisse.
Caixa de fusíveis no painel de instrumentos

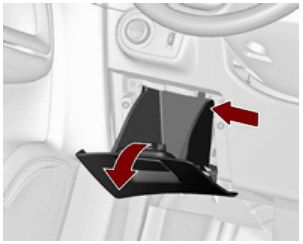

Em veículos com volante à esquerda, a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no painel de instrumentos. Abrir o compartimento e e empurrar para a esquerda para desbloquear. Rebater o compartimento para baixo e retirá-lo.

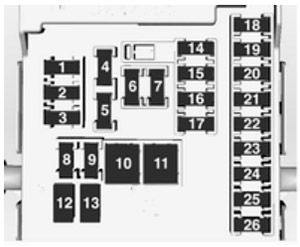

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Programador de velocidade, limitador de velocidade, programador de velocidade adaptável, telecomandos no volante |
| 2 | 2011-2012: Módulo de controlo da carroçaria 2013-2016: Luzes exteriores / Módulo de controlo da carroçaria |
| 3 | 2011-2012: Módulo de controlo da carroçaria 2013-2016: Luzes exteriores / Módulo de controlo da carroçaria |
| 4 | 2011-2012: Rádio 2013-2016: Sistema de informação e lazer |
| 5 | Sistema de informação e lazer, instrumento |
| 6 | 2011-2012: Isqueiro 2013-2016: Tomada/Isqueiro |
| 7 | Ponto de saída de energia |
| 8 | 2011-2012: Módulo de controlo da carroçaria 2013-2016: Farol de médios esquerdo / Módulo de controlo da carroçaria |
| 9 | 2011-2012: Módulo de airbag 2013-2016: Farol de médios direito / Módulo de controlo da carroçaria / Módulo de airbag |
| 10 | 2011-2012: Módulo de controlo da carroçaria 2013-2016: Fechaduras das portas / Módulo de controlo da carroçaria |
| 11 | 2011-2012: Ar condicionado, ventoinha inferior 2013-2016: Ventoinha interior |
| 12 | - |
| 13 | - |
| 14 | Conector de diagnóstico |
| 15 | Unidade de airbag |
| 16 | 2011-2012: Ponto de saída de energia da bagageira 2013-2016: Tomada de energia |
| 17 | Sistema de ar condicionado |
| 18 | 2011-2012: Sistema Start/Stop 2013-2016: Logística |
| 19 | 2011-2012: Faróis de travagem, faróis traseiros, luzes interiores 2013-2016: Módulo de controlo da carroçaria |
| 20 | Módulo de controlo da carroçaria |
| 21 | 2011-2012: Conjunto de instrumentos 2013-2016: Painel de instrumentos / Sistema de alarme anti-roubo |
| 22 | Interruptor da ignição |
| 23 | Módulo de controlo da carroçaria |
| 24 | Módulo de controlo da carroçaria |
| 25 | - |
| 26 | - |
Caixa de fusíveis no compartimento do motor

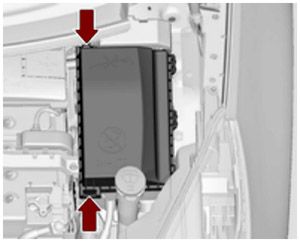

A caixa de fusíveis encontra-se na parte da frente esquerda do compartimento do motor. Desengatar a cobertura e dobrá-la para cima até que pare. Retirar a cobertura verticalmente para cima.

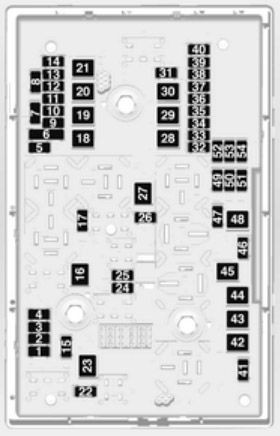

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Módulo de controlo do motor |
| 2 | Sonda Lambda |
| 3 | Injecção do combustível, sistema de ignição |
| 4 | Injecção do combustível, sistema de ignição |
| 5 | - |
| 6 | 2011-2012: Aquecimento retrovisor 2013-2016: Aquecimento dos espelhos retrovisores exteriores / Sistema de alarme anti-roubo |
| 7 | 2011-2012: Comando da ventoinha 2013-2016:Controlo da ventoinha / Módulo de controlo do motor / Módulo de controlo da caixa de velocidades |
| 8 | 2011-2012: Sonda Lambda, motor 2013-2016: Sensor Lambda / Arrefecimento do motor |
| 9 | Sensor do óculo traseiro |
| 10 | Sensor da batería |
| 11 | Desengate da bagageira |
| 12 | 2011-2012: Modulo da iluminação dianteira adaptativa. 2013-2016: Iluminação dianteira adaptativa/ Controlo automático da iluminação |
| 13 | 2011-2012: - 2013-2016: ABS |
| 14 | Limpa-vidros traseiro |
| 15 | Módulo de controlo do motor |
| 16 | Motor de arranque |
| 17 | Módulo de controlo da caixa de velocidades |
| 18 | Óculo traseiro aquecido |
| 19 | Janelas dianteiras eléctricas |
| 20 | Janelas traseiras eléctricas |
| 21 | 2011-2012: ABS 2013-2016: Central eléctrica traseira |
| 22 | Máximos lado esquerdo (Halogéneo) |
| 23 | Sistema lava-faróis |
| 24 | Médios direita (Xenon) |
| 25 | Médios esquerda (Xenon) |
| 26 | Luzes de nevoeiro |
| 27 | Aquecimento do combustível diesel |
| 28 | Sistema Start/Stop |
| 29 | Travão de mão eléctrico |
| 30 | ABS |
| 31 | 2011-2012: Sistema Start/Stop, programador de velocidade adaptável, aquecimento auxiliar 2013-2016: Programador de velocidade adaptável |
| 32 | Airbag |
| 33 | 2011-2012: Iluminação dianteira adaptável 2013-2016: Iluminação dianteira adaptativa / Controlo automático da iluminação |
| 34 | 2011-2012: Bomba do líquido de arrefecimento 2013-2016: Recirculação dos gases de escape |
| 35 | 2011-2012: Accionamento electrónico dos vidros 2013-2016: Espelho retrovisor exterior / Sensor de chuva |
| 36 | 2011-2012: Compressor do ar condicionado 2013-2016: Controlo da climatização |
| 37 | Válvula electromagnética de ventilação do depósito |
| 38 | Bomba de vácuo |
| 39 | 2011-2012: Módulo de controlo do sistema do combustível 2013-2016: Módulo de controlo central |
| 40 | Limpa pára-vidros, Sistema lava-vidros do óculo traseiro |
| 41 | Máximos lado direito (Halogéneo) |
| 42 | Ventoinha do radiador |
| 43 | Limpa-pára-brisas |
| 44 | 2011-2012: Sistema do lava pára-brisas 2013-2016: Limpa-pára-brisas |
| 45 | Ventoinha do radiador |
| 46 | - |
| 47 | Buzina |
| 48 | Ventoinha do radiador |
| 49 | Bomba de combustível |
| 50 | 2011-2012: Nivelamento dos máximos 2013-2016: Nivelamento dos faróis / Iluminação dianteira adaptativa |
| 51 | Válvula de ar |
| 52 | Aquecedor auxiliar, motor a diesel |
| 53 | Módulo de controlo da caixa de velocidades, Módulo de controlo do motor |
| 54 | 2011-2012: Monitorização da cablagem 2013-2016: Bomba de vácuo / Painel de instrumentos / Sistema de aquecimento, ventilação e ar condicionado |
Caixa de fusíveis na bagageira

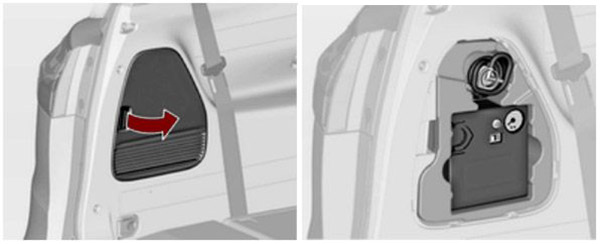

A caixa de fusíveis encontra-se do lado esquerdo da bagageira, atrás da tampa e retirar a tampa.

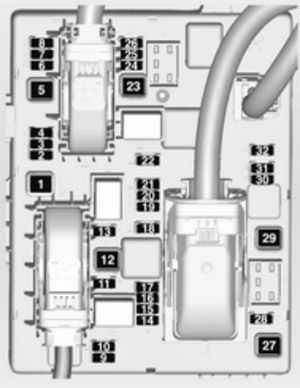

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | 2011-2012: Módulo de reboque 2013-2016: - |
| 2 | Ponto de saída do reboque |
| 3 | 2011-2012: Auxiliar de estacionamento 2013-2016: Sensores de estacionamento |
| 4 | 2011-2012: - 2013-2016:Sistema de redução catalítica selectiva |
| 5 | - |
| 6 | - |
| 7 | 2011-2012: Banco da frente 2013-2016: Banco eléctrico |
| 8 | 2011-2012: Sistema de alarme anti-roubo 2013-2016: - |
| 9 | 2011-2012: - 2013-2016: Sistema de redução catalítica selectiva |
| 10 | 2011-2012: - 2013-2016: Sensor de óxido de azoto |
| 11 | Módulo de reboque, Tomada de reboque |
| 12 | 2011-2012: - 2013-2016: Módulo de reboque |
| 13 | Ponto de saída do reboque |
| 14 | - |
| 15 | 2011-2012: Rebatimento dos espelhos retrovisores, sensor de chuva, assistência dos máximos 2013-2016: - |
| 16 | 2011-2012: Espelho retrovisor interior 2013-2016: Espelho interior/Câmara traseira |
| 17 | Ponto de saída de energia |
| 18 | - |
| 19 | Aquecimento do volante |
| 20 | 2011-2012: Tecto de abrir/persiana 2013-2016: Persiana |
| 21 | 2011-2012: Aquecimento dos assentos 2013-2016: Bancos dianteiros aquecidos |
| 22 | - |
| 23 | - |
| 24 | 2011-2012: - 2013-2016: Sistema de redução catalítica selectiva |
| 25 | 2011-2012: Programador de velocidade adaptável, aviso de ângulo morto 2013-2016: - |
| 26 | - |
| 27 | - |
| 28 | - |
| 29 | - |
| 30 | - |
| 31 | 2011-2012: Amplificador, Alti-falante de graves 2013-2016: - |
| 32 | 2011-2012: Sistema de amortecedor activo, Aviso de pista de arranque 2013-2016: Sistema de amortecedor activo / Aviso de desvio de trajectória |
