Diagramas de fusíveis, localização das caixas de fusíveis para Opel Mokka X (2017, 2018, 2019).
Substituindo fusíveis
Os dados do fusível de substituição devem coincidir com os dados do fusível avariado. Numa caixa por cima do terminal positivo da bateria encontram-se alguns fusíveis principais. Um fusível fundido terá um fio derretido. Um extractor de fusíveis encontra-se na caixa de fusíveis no compartimento do motor.
Atenção!
- Antes de se substituir um fusível, desligar o respectivo interruptor e a ignição
- Não substituir o fusível enquanto não se corrigir o que levou a que se fundisse
Caixa de fusíveis no painel de instrumentos
Nos veículos com volante à esquerda, a caixa de fusíveis interior encontra-se na parte inferior do painel de instrumentos do lado do condutor. Para aceder aos fusíveis, retirar a arrumação. Para retirar a arrumação, abri-la e puxá-la.
Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Módulo de controlo da carroçaria |
| 2 | Módulo de controlo da carroçaria |
| 3 | Módulo de controlo da carroçaria |
| 4 | Módulo de controlo da carroçaria |
| 5 | Módulo de controlo da carroçaria |
| 6 | Módulo de controlo da carroçaria |
| 7 | Módulo de controlo da carroçaria |
| 8 | Módulo de controlo da carroçaria |
| 9 | Interruptor da ignição |
| 10 | Módulo de diagnóstico de segurança |
| 11 | Conector da ligação de dados |
| 12 | Controlo da climatização |
| 13 | Porta traseira |
| 14 | Módulo de acesso central |
| 15 | Aviso de desvio de trajetória / Espelho retrovisor interior |
| 16 | Iluminação dianteira adaptável |
| 17 | Bloqueio da coluna da direcção |
| 18 | Módulo de sensores de estacionamento ultrassónicos |
| 19 | Módulo de controlo da carroçaria / Comando da tensão regulada |
| 20 | Volante |
| 21 | — |
| 22 | Isqueiro / Tomada auxiliar de CC (dianteira) |
| 23 | Isqueiro /Tomada auxiliar de CC (consola central traseira) |
| 24 | Sobresselente |
| 25 | Módulo dos serviços de telemática |
| 26 | Volante aquecido |
| 27 | Conjunto do painel de instrumentos / Sistema de informação e lazer / Interruptor do aquecimento auxiliar |
| 28 | Tomada do reboque |
| 29 | Visor de informação / Sistema de informação e lazer |
| 30 | Módulo de controlo da caixa de velocidades |
| 31 | Conjunto de instrumentos |
| 32 | Sistema de informação e lazer |
| 33 | Tomada do reboque |
| 34 | Módulo de entrada passiva / arranque passivo |
| 01 | Interruptor do banco elétrico |
| 02 | Sobresselente |
| 03 | Accionamento electrónico dos vidros dianteiros |
| 04 | Accionamento electrónico dos vidros traseiros |
| 05 | Modo logístico |
| 06 | Interruptor do banco elétrico |
| 07 | Sobresselente |
| 08 | Sobresselente |
| M01 | 2018-2019: PTC |
Caixa de fusíveis no compartimento do motor

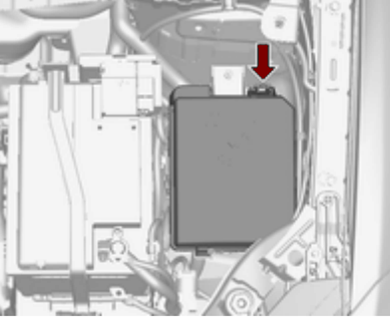

A caixa de fusíveis encontra-se no compartimento do motor. Desencaixar a tampa, levantar para cima e retirar.
Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Tecto de abrir |
| 2 | 2017: Espelho retrovisor exterior / Sensor de chuva 2018-2019: Interruptor dos espelhos retrovisores exteriores / Sensor de chuva / Acionamento eletrónico dos vidros |
| 3 | — |
| 4 | — |
| 5 | Módulo de comando do travão eléctrico |
| 6 | Sensor da bateria inteligente |
| 7 | Fecho da coluna de direção |
| 8 | Módulo de controlo da caixa de velocidades |
| 9 | — |
| 10 | Câmara traseira / Espelho retrovisor interior / Interruptor dos faróis / Farol |
| 11 | Limpa-vidros do óculo traseiro |
| 12 | Óculo traseiro aquecido |
| 13 | Banco, apoio lombar |
| 14 | Espelhos retrovisores exteriores aquecidos |
| 15 | Módulo GPL / Módulo de controlo do sistema de combustível |
| 16 | Aquecimento dos assentos |
| 17 | Controlo à distância do módulo de comando da caixa de velocidades / Bomba de água / Aquecimento auxiliar |
| 18 | Controlo à distância do módulo de comando do motor |
| 19 | Bomba do combustível |
| 20 | — |
| 21 | Ventoinha de arrefecimento |
| 22 | — |
| 23 | Bobina de ignição / Injetores |
| 24 | Bomba do líquido de lavar |
| 25 | Acionador dos faróis |
| 26 | Sensores de controlo do motor |
| 27 | — |
| 28 | Ignição |
| 29 | Ignição 1/2 |
| 30 | Sistema de escape |
| 31 | Máximos esquerdos |
| 32 | Máximos direitos |
| 33 | Módulo de controlo do motor |
| 34 | Buzina |
| 35 | Sistema de ar condicionado |
| 36 | Farol de nevoeiro dianteiro |
| 1 | Módulo de comando do travão eléctrico |
| 2 | Limpa-vidros dianteiro |
| 3 | Módulo de alimentação eléctrica linear |
| 4 | Terminal de alimentação da caixa de fusíveis do painel de instrumentos |
| 5 | — |
| 6 | Aquecedor de combustível |
| 7 | Motor de arranque |
| 8 | Ventoinha de arrefecimento |
| 9 | Ventoinha de arrefecimento |
| 10 | Módulo de comando do motor / Vela de incandescência |
| 11 | Motor de arranque |
Caixa de fusíveis na bagageira

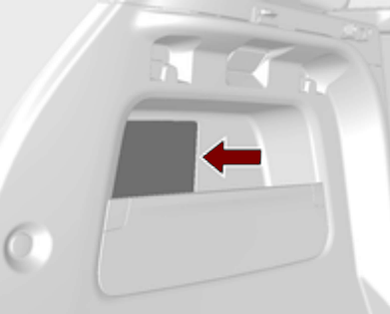

Situado no lado esquerdo do compartimento traseiro. Para aceder aos fusíveis, retirar a tampa.
Diagrama de fusíveis
2017
| № | Circuito |
|---|---|
| 1 | — |
| 2 | — |
| 3 | Amplificador |
| 4 | — |
| 5 | Tracção integral |
| 6 | Sobresselente |
| 7 | — |
| 8 | Sobresselente |
| 9 | Sobresselente |
| 10 | Sobresselente |
| 11 | — |
| 12 | Sobresselente |
| 13 | — |
| 14 | — |
| 15 | Sobresselente |
| 16 | — |
| 17 | — |
| 18 | — |
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | Transformador CC/CC de 400 W |
| 8 | Transformador CC/CC de 400 W |
| 9 | — |
2018-2019
| № | Circuito |
|---|---|
| 1 | Amplificador |
| 2 | Tracção integral |
| 3 | — |
| 4 | 2019: Redução catalítica selectiva |
| 5 | 2019: Redução catalítica selectiva |
| 6 | 2018: Sobresselente 2019: Redução catalítica selectiva |
| 7 | 2019: Redução catalítica selectiva |
| 8 | Sobresselente |
| 9 | Sobresselente |
| 10 | Sobresselente |
| 11 | — |
| 12 | Sobresselente |
| 13 | — |
| 14 | — |
| 15 | Sobresselente |
| 16 | — |
| 17 | — |
| 18 | — |
| 1 | Transformador CC/CC de 400 W |
| 2 | Transformador CC/CC de 400 W |
| 3 | — |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | — |
| 9 | — |
