Diagramas de fusíveis, localização das caixas de fusíveis para Opel Insignia B (2020, 2021, 2022).
Substituindo fusíveis
Os dados do fusível de substituição devem coincidir com os dados do fusível avariado. Um fusível fundido terá um fio derretido. Um extractor de fusíveis encontra-se na caixa de fusíveis no compartimento do motor.
Existem duas caixas de fusíveis no veículo:
- compartimento do motor
- painel de instrumentos
Atenção!
- Antes de substituir um fusível, desligar o respectivo interruptor e a ignição
- Não substituir o fusível até ter sido corrigida a causa da avaria
Caixa de fusíveis no painel de instrumentos

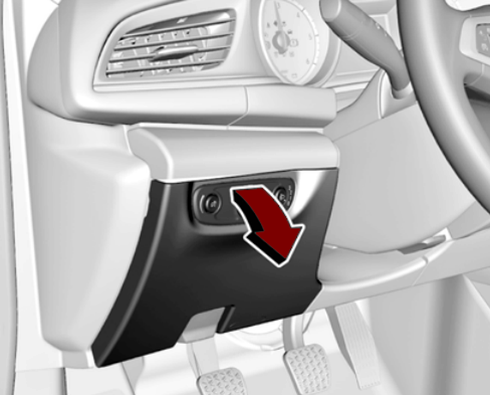

Nos veículos com volante à esquerda, a caixa dos fusíveis encontra-se atrás de uma cobertura no painel de instrumentos. Desengatar a cobertura lateralmente e remover.

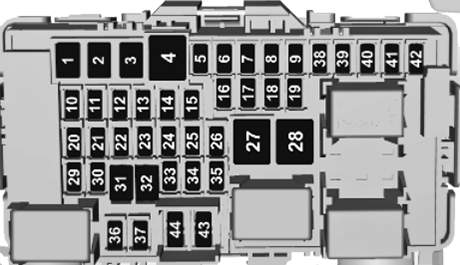

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Vidro elétrico esquerdo |
| 2 | Vidro elétrico direito |
| 3 | Módulo de controlo da carroçaria |
| 4 | Ventoinha de comando da climatização |
| 5 | Módulo de controlo da carroçaria |
| 6 | Preparação do atrelado |
| 7 | Farol de LED esquerdo |
| 8 | Módulo de controlo da carroçaria |
| 9 | Módulo de controlo do motor |
| 10 | Mostrador Head-up |
| 11 | Redução de NOx / Aquecedor por tubos |
| 12 | Redução de NOx / Sensor de fuligem |
| 13 | Módulo AdBlue |
| 14 | Volante aquecido |
| 15 | Módulo de controlo da caixa de velocidades |
| 16 | Amplificador |
| 17 | Farol de LED direito |
| 18 | Módulo de controlo da carroçaria |
| 19 | Módulo AdBlue |
| 20 | Módulo de controlo da carroçaria |
| 21 | Módulo de controlo da carroçaria |
| 22 | Módulo de controlo da carroçaria |
| 23 | Bloqueio do volante elétrico |
| 24 | Airbag |
| 25 | Conector de diagnóstico |
| 26 | Ponto de saída de energia da bagageira |
| 27 | ABS |
| 28 | Polícia ou táxi |
| 29 | Bomba do combustível |
| 30 | Bomba do combustível |
| 31 | Controlos do volante |
| 32 | Interruptor da ignição |
| 33 | Controlo da climatização |
| 34 | Módulo de acesso central |
| 35 | Conector AUX / USB |
| 36 | Carregador sem fios |
| 37 | Limpa-vidros traseiro |
| 38 | Chamada de emergência |
| 39 | Mostrador |
| 40 | Auxiliar de estacionamento |
| 41 | Compartimento de arrumação no tecto |
| 42 | Sistema de Informação e lazer |
| 43 | Sistemas para viaturas policiais |
| 44 | Ponto de saída de energia |
Caixa de fusíveis no compartimento do motor

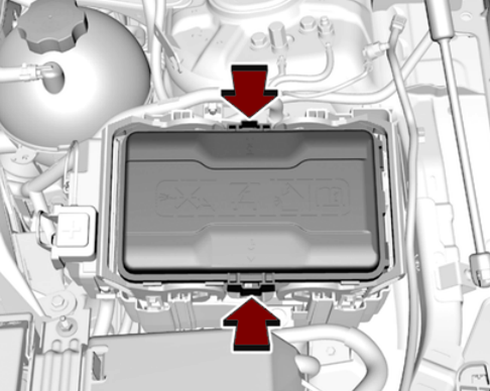

A caixa de fusíveis encontra-se na parte da frente esquerda do compartimento do motor. Desengatar a tampa e removê-la.

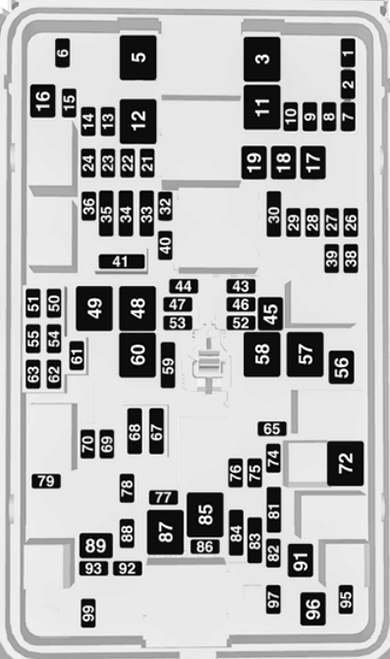

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | — |
| 2 | — |
| 3 | ABS |
| 4 | — |
| 5 | Caixa de fusíveis da bagageira |
| 6 | Porta da bagageira |
| 7 | Luz de nevoeiro traseira / Luzes de nevoeiro dianteiras |
| 8 | Módulo de memória |
| 9 | Pára-brisas aquecido |
| 10 | Apoio lombar dos bancos |
| 11 | Bateria CC / CC |
| 12 | Óculo traseiro com desembaciador |
| 13 | Espelho retrovisor aquecido |
| 14 | — |
| 15 | Faróis de LED |
| 16 | Limpa-vidros dianteiro |
| 17 | Banco elétrico, passageiro |
| 18 | Persiana |
| 19 | Banco elétrico, condutor |
| 20 | — |
| 21 | Tecto de abrir |
| 22 | Limpa-vidros traseiro |
| 23 | Rebatimento elétrico dos bancos traseiros |
| 24 | — |
| 25 | — |
| 26 | Módulo de controlo da caixa de velocidades |
| 27 | Ignição / Painel de instrumentos |
| 28 | — |
| 29 | Câmara traseira / Grelha de ventilação |
| 30 | Luz de aviso de avaria / Atrelado |
| 31 | — |
| 32 | — |
| 33 | Aquecimentos dos bancos dianteiros |
| 34 | Aquecimento dos bancos traseiros |
| 35 | Amortecimento / Tração integral |
| 36 | Sistema de combustível |
| 37 | — |
| 38 | — |
| 39 | — |
| 40 | Bloqueio do volante |
| 41 | — |
| 42 | — |
| 43 | Volante aquecido |
| 44 | Regulação do alcance dos faróis |
| 45 | — |
| 46 | Módulo de controlo do motor |
| 47 | — |
| 48 | Conversor DC/DC |
| 49 | Módulo de comando das portas traseiras |
| 50 | — |
| 51 | — |
| 52 | — |
| 53 | — |
| 54 | — |
| 55 | — |
| 56 | Motor de arranque |
| 57 | Caixa de fusíveis da bagageira |
| 58 | — |
| 59 | Sirene do alarme |
| 60 | Ventoinha de arrefecimento |
| 61 | — |
| 62 | — |
| 63 | — |
| 64 | — |
| 65 | Controlo da climatização |
| 66 | — |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | — |
| 72 | Motor de arranque |
| 73 | — |
| 74 | Módulo de controlo da caixa de velocidades / arrefecimento do motor |
| 75 | Módulo de controlo do motor |
| 76 | Sistema de redução de gases de escape |
| 77 | — |
| 78 | Buzina |
| 79 | Sistema de lavagem |
| 80 | — |
| 81 | Módulo de controlo do motor |
| 82 | — |
| 83 | Bobina da ignição |
| 84 | Bobina da ignição |
| 85 | Zona de outros fusíveis |
| 86 | — |
| 87 | Aquecimento do combustível diesel |
| 88 | Válvula de ar |
| 89 | — |
| 90 | — |
| 91 | — |
| 92 | — |
| 93 | Sistema de chave electrónica |
| 94 | — |
| 95 | Bomba do líquido de arrefecimento |
| 96 | Aquecimento do combustível diesel |
| 97 | — |
| 98 | — |
| 99 | — |
Caixa de fusíveis na bagageira

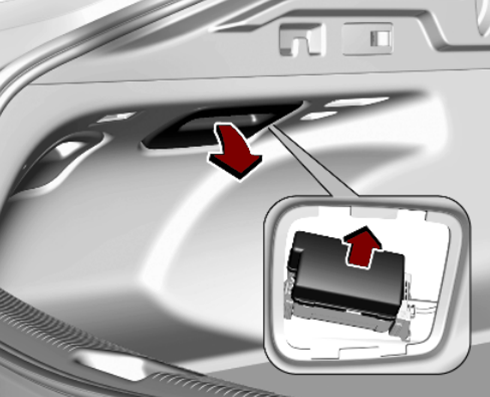

A caixa de fusíveis está situada no lado esquerdo da bagageira, atrás de uma tampa. Retirar a tampa. Desengatar a tampa da caixa de fusíveis e removê-la.
Atenção!
Podem não estar instalados todos os fusíveis nem esta caixa de fusíveis

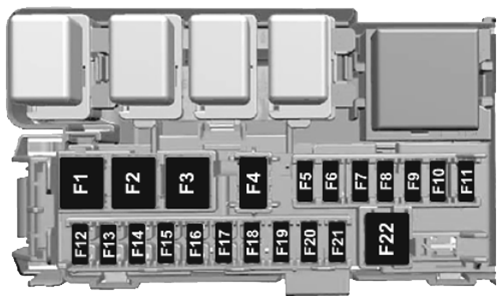

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | — |
| 2 | — |
| 3 | Módulo de interface do reboque |
| 4 | — |
| 5 | Sensor de mãos-livres da porta elétrica da bagageira |
| 6 | — |
| 7 | — |
| 8 | Porta da bagageira eléctrica |
| 9 | — |
| 10 | — |
| 11 | Ponto de saída do reboque |
| 12 | Aquecimentos do banco dianteiro esquerdo |
| 13 | Aquecimentos do banco dianteiro direito |
| 14 | — |
| 15 | Aquecimento dos bancos traseiros 1 |
| 16 | Aquecimento dos bancos traseiros 2 |
| 17 | — |
| 18 | Ponto de saída do reboque |
| 19 | — |
| 20 | — |
| 21 | — |
| 22 | Porta da bagageira eléctrica |
