Diagramas de fusíveis, localização das caixas de fusíveis para Opel Insignia A (2014, 2015, 2016, 2017).
Substituindo fusíveis
Os dados do fusível de substituição devem coincidir com os dados do fusível avariado. Consoante o tipo de fusível, um fusível queimado pode ser reconhecido pelo filamento derretido. Um extractor de fusíveis encontra-se na caixa de fusíveis no compartimento do motor.
Consoante o equipamento do veículo, a configuração dos fusíveis nas caixas de fusíveis é diferente, indicada por tipo A e tipo B nas tabelas. O tipo A refere-se a todas as variantes de dois volumes de 5 portas e berlina de 4 portas, bem como Sports Tourer ou Country Tourer com porta da bagageira elétrica ou engate do reboque ou tomadas traseiras. O tipo B refere-se às variantes Sports Tourer ou Country Tourer sem porta da bagageira elétrica, sem engate do reboque e sem tomadas traseiras.
Poderá haver até três caixas de fusíveis no veículo:
- na frente esquerda do compartimento do motor
- no lado esquerdo do painel de instrumentos
- atrás de uma tampa à esquerda da bagageira
Atenção!
- Antes de substituir um fusível, desligar o respectivo interruptor e a ignição.
- Não substituir o fusível enquanto não se corrigir o que levou a que queimasse
Caixa de fusíveis no painel de instrumentos

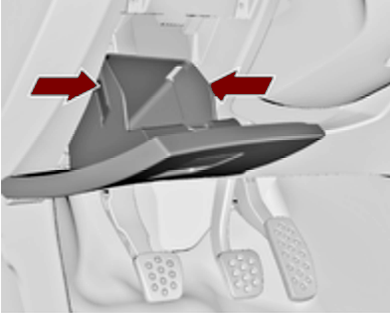

Em veículos com volante à esquerda, a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no painel de instrumentos. Abrir o compartimento, comprimir as patilhas de trancagem, dobrar o compartimento para baixo e retirar.
Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Visor do Sistema de informação e lazer / Sistema de alarme antirroubo |
| 2 | Unidade de controlo da carroçaria |
| 3 | Unidade de controlo da carroçaria |
| 4 | Sistema de informação e lazer / Mostrador de informação |
| 5 | 2014-2015: Sistema de informação e lazer, visor de informação 2016-2017: Sistema de informação e lazer / Mostrador de informação / Assis-tência dos máximos |
| 6 | Isqueiro |
| 7 | Ponto de saída de energia |
| 8 | Unidade de controlo da carroçaria |
| 9 | Unidade de controlo da carroçaria |
| 10 | Unidade de controlo da carroçaria |
| 11 | Ventoinha interior |
| 12 | — |
| 13 | — |
| 14 | Conector de diagnóstico |
| 15 | Airbag |
| 16 | Sistema de fecho centralizado / Porta da bagageira |
| 17 | Sistema de ar condicionado |
| 18 | Fusível de transporte |
| 19 | Memória |
| 20 | — |
| 21 | Instrumento |
| 22 | 2014-2016: Ignição 2017: Ignição / Sistema de fecho centralizado / Chave eletrónica |
| 23 | Unidade de controlo da carroçaria |
| 24 | Unidade de controlo da carroçaria |
| 25 | 2016-2017: Comando no volante |
| 26 | Ponto de saída de energia da bagageira |
Caixa de fusíveis no compartimento do motor

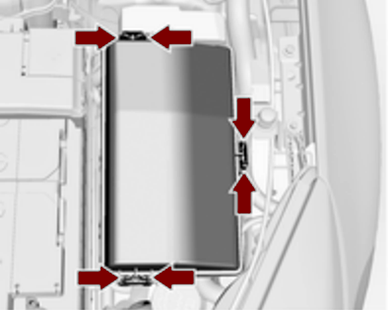

A caixa de fusíveis encontra-se na parte da frente esquerda do compartimento do motor. Desencaixar a tampa, levantar para cima e retirar.

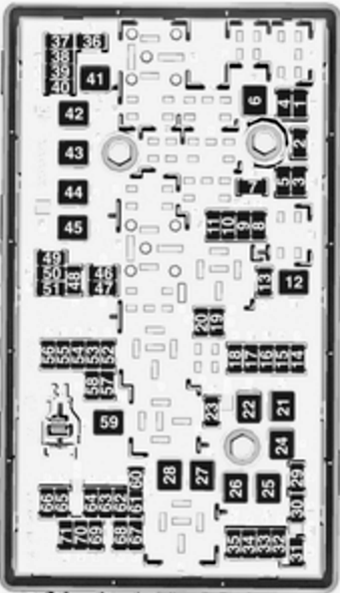

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Módulo de controlo da caixa de velocidades |
| 2 | Módulo de controlo do motor |
| 3 | — |
| 4 | — |
| 5 | Ignição / Módulo de controlo da caixa de velocidades / Módulo de controlo do motor |
| 6 | Limpa-pára-brisas |
| 7 | — |
| 8 | Injecção do combustível / Sistema de ignição |
| 9 | Injecção do combustível / Sistema de ignição |
| 10 | Módulo de controlo do motor |
| 11 | Sonda Lambda |
| 12 | Motor de arranque |
| 13 | Aquecimento do sensor do acelerador |
| 14 | Iluminação |
| 15 | Limpa-vidros do óculo traseiro |
| 16 | Bomba de vácuo / Medidor de caudal da massa de ar / Sensor de presença de água no combustível / Transformador de CC |
| 17 | 2017: Luzes traseiras adicionais (tipo B) |
| 18 | Iluminação dianteira adaptável |
| 19 | Iluminação dianteira adaptável |
| 20 | Bomba do combustível |
| 21 | Vidros traseiros eléctricos |
| 22 | ABS |
| 23 | Direcção de Esforço Variável |
| 24 | Vidros dianteiros eléctricos |
| 25 | 2014-2015: Pontos de saída de energia |
| 2016-2017: Tomadas (tipo A) | |
| 2016-2017: Luzes traseiras adicionais (tipo B) | |
| 26 | ABS |
| 27 | Travão de mão eléctrico |
| 28 | Óculo traseiro aquecido |
| 29 | Banco eléctrico esquerdo |
| 30 | Banco eléctrico direito |
| 31 | Sistema de ar condicionado |
| 32 | Módulo de controlo da carroçaria |
| 33 | Bancos dianteiros aquecidos |
| 34 | 2014-2017: Teto de abrir (tipo A) |
| 2016-2017: Fecho da porta da bagageira (tipo B) | |
| 35 | 2014-2017: Sistema de informação e lazer (tipo A) |
| 2016-2017: Fecho da porta da bagageira (tipo B) | |
| 36 | — |
| 37 | Máximos lado direito |
| 38 | Máximos lado esquerdo |
| 39 | — |
| 40 | — |
| 41 | Bomba de vácuo |
| 42 | Ventoinha do radiador |
| 43 | Bateria do veículo / Transformador de CC (apenas em veículos com sistema pára / arranca) |
| 44 | Sistema de lava-faróis |
| 45 | Ventoinha do radiador |
| 46 | Terminal 87 / Relé principal |
| 47 | Sonda Lambda |
| 48 | Luzes de nevoeiro |
| 49 | Médios da direita |
| 50 | Médios da esquerda |
| 51 | Buzina |
| 52 | Ignição |
| 53 | Ignição / Bancos dianteiros ventilados |
| 54 | Ignição |
| 55 | Vidros eléctricos / Rebatimento dos espelhos retrovisores |
| 56 | Lava-pára-brisas |
| 57 | — |
| 58 | — |
| 59 | Aquecimento do combustível diesel / Sistema de controlo de emissões |
| 60 | Aquecimento retrovisor |
| 61 | Aquecimento retrovisor |
| 62 | 2016-2017: Volante aquecido (apenas nos veículos sem caixa de fusíveis na bagageira) |
| 63 | Sensor do óculo traseiro |
| 64 | Iluminação dianteira adaptável |
| 65 | Bomba auxiliar (apenas em veículos com sistema start/stop) |
| 66 | Sistema do lava-vidros do óculo traseiro |
| 67 | Módulo de controlo do sistema do combustível |
| 68 | — |
| 69 | Sensor da bateria do veículo |
| 70 | Sensor de chuva |
| 71 | Sensor da bateria do veículo |
Caixa de fusíveis na bagageira

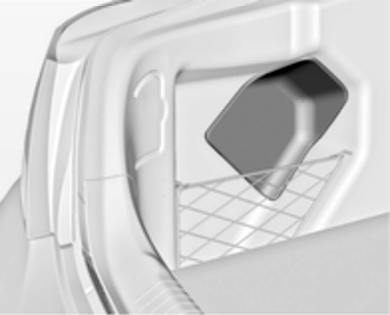

A caixa de fusíveis encontra-se do lado esquerdo da bagageira, atrás da tampa. Retirar a tampa.

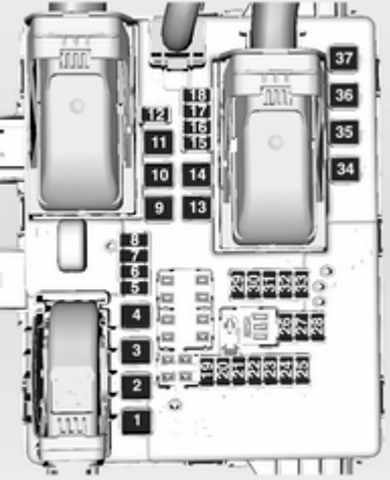

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | 2014-2016: Sistema de fecho centralizado, alimentação da porta da bagageira 2017: Sistema de fecho centralizado / Chave eletrónica |
| 2 | 2014-2017: Módulo do reboque (tipo A) |
| 2017: Sistema de informação e lazer (tipo B) | |
| 3 | — |
| 4 | — |
| 5 | Tomada do reboque |
| 6 | Volante aquecido (apenas nos veículos com caixa de fusíveis na bagageira) |
| 7 | 2016-2017: Sistema de redução catalítica selectiva |
| 8 | Tomada do reboque |
| 9 | Tecto de abrir |
| 10 | Sistema de fecho centralizado / Porta da bagageira (tipo A) |
| Teto de abrir (tipo B) | |
| 11 | — |
| 12 | 2016-2017: Sistema de redução catalítica selectiva |
| 13 | — |
| 14 | — |
| 15 | Fecho eléctrico da porta da bagageira |
| 16 | Sistema de ar condicionado |
| 17 | 2016-2017: Sistema de redução catalítica selectiva |
| 18 | 2016-2017: Sistema de redução catalítica selectiva |
| 19 | Detector lateral de obstáculos |
| 20 | Detector lateral de obstáculos / Bancos dianteiros ventilados |
| 21 | Sistema de amortecimento ativo / Programador de velocidade / Sistema de reconhecimento de sinais de trânsito / Aviso de desvio de trajetória / Módulo do reboque |
| 22 | 2014-2015: Sistema de alarme anti-roubo |
| 23 | Tracção integral / Sistema de alarme anti-roubo |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | Módulo do reboque / Fusível de transporte (tipo A) |
| 30 | Detector lateral de obstáculos |
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | Tecto de abrir |
| 35 | — |
| 36 | — |
| 37 | — |
