Diagramas de fusíveis, localização das caixas de fusíveis para Opel Crossland X (2017, 2018, 2019, 2020).
Substituindo fusíveis
Um fusível fundido terá um fio derretido. Os dados do fusível de substituição devem coincidir com os dados do fusível avariado. Um extractor de fusíveis encontra-se na caixa de fusíveis no compartimento do motor.
Existem três caixas de fusíveis no veículo:
- compartimento do motor
- painel de instrumentos
Atenção!
- Antes de substituir um fusível, desligar o respectivo interruptor e a ignição.
- Não substituir o fusível até ter sido corrigida a causa da avaria.

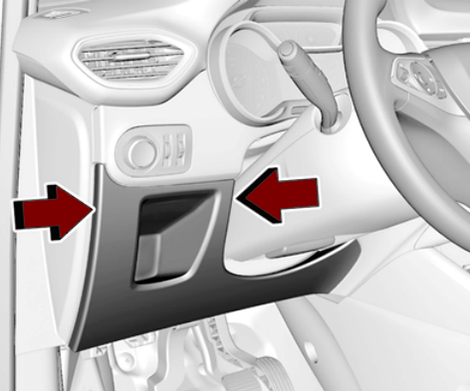

Caixa de fusíveis no lado esquerdo do painel de instrumentos
Nos veículos com volante à esquerda, a caixa dos fusíveis encontra-se atrás de uma cobertura no painel de instrumentos. Desengatar a cobertura lateralmente e remover.

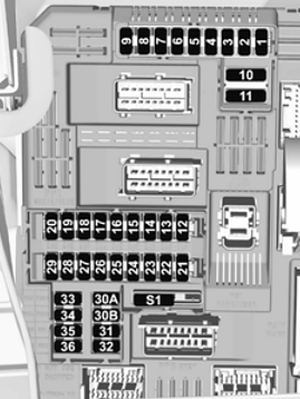

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Espelho retrovisor interior / Sistema de escape / Direção assistida elétrica / Sensor da embraiagem / GPL / Ajuste dos espelhos retrovisores exteriores / Carregamento indutivo |
| 2 | — |
| 3 | Engate do reboque |
| 4 | Buzina |
| 5 | Bomba do lava-vidros à frente e atrás |
| 6 | Bomba do lava-vidros à frente e atrás |
| 7 | Volante aquecido |
| 8 | Limpa-vidros traseiro |
| 9 | — |
| 10 | Sistema de fecho centralizado das portas |
| 11 | Sistema de fecho centralizado das portas |
| 12 | Grupo de instrumentos |
| 13 | Sistema de controlo da climatização / USB |
| 14 | OnStar |
| 15 | Conjunto de instrumentos / Sistema de climatização |
| 16 | Travão / Motor de arranque / Desativação diferida da alimentação |
| 17 | Grupo de instrumentos |
| 18 | Apoio Avançado ao Estacionamento |
| 19 | Módulo da coluna superior / Módulo de controlo do reboque |
| 20 | — |
| 21 | Sistema de alarme antirroubo / Botão Start |
| 22 | Sensor de chuva / Câmara |
| 23 | Módulo das portas |
| 24 | Apoio avançado ao estacionamento / Câmara / Sistema de informação e lazer |
| 25 | Airbag |
| 26 | Módulo da coluna superior |
| 27 | Sistema de alarme anti-roubo |
| 28 | — |
| 29 | Informação e lazer |
| 30 | — |
| 31 | Informação e lazer |
| 32 | Tomada eléctrica dianteira |
| 33 | — |
| 34 | Espelhos retrovisores exteriores aquecidos / Módulo das portas |
| 35 | Conjunto de instrumentos / Interruptor das luzes / Apoio Avançado ao Estacionamento / Módulo de comando da caixa de velocidades |
| 36 | Luzes de cortesia / Luzes da pala para-sol / Luz do porta-luvas |

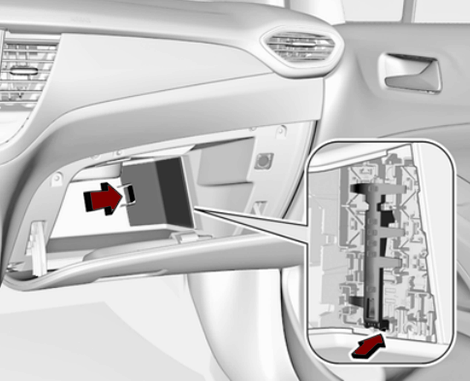

Caixa de fusíveis no lado direito do painel de instrumentos
Em veículos com volante à esquerda, a caixa dos fusíveis encontra-se atrás de uma tampa no porta-luvas. Abrir o porta-luvas e retirar a tampa. Remover o suporte.

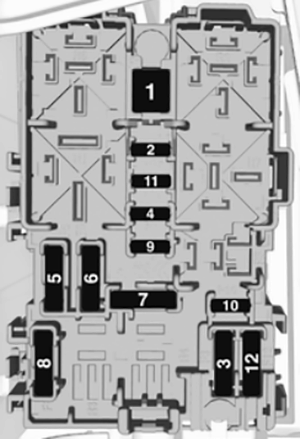

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Óculo traseiro aquecido |
| 2 | Espelhos retrovisores exteriores aquecidos |
| 3 | Vidro dianteiro eléctrico |
| 4 | Unidade de comando da porta do condutor |
| 5 | Vidro traseiro eléctrico |
| 6 | Bancos aquecidos |
| 7 | — |
| 8 | Informação e lazer |
| 9 | — |
| 10 | Tomada elétrica traseira |
| 11 | — |
| 12 | — |

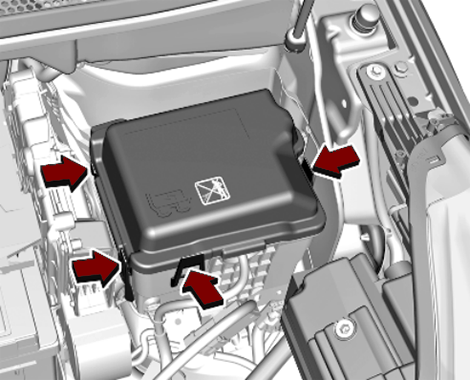

Caixa de fusíveis no compartimento do motor
A caixa de fusíveis encontra-se na parte da frente esquerda do compartimento do motor. Desengatar a tampa e removê-la.

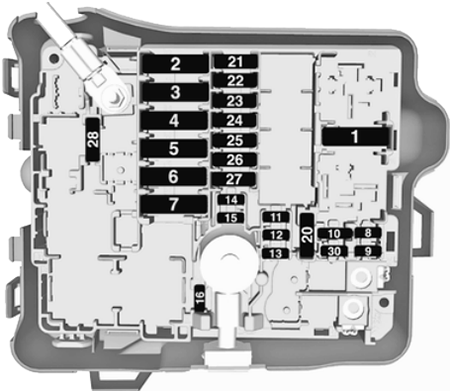

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Ventoinha do sistema de ar condicionado |
| 2 | — |
| 3 | Caixa de fusíveis na carroçaria |
| 4 | — |
| 5 | Caixa de fusíveis no painel de instrumentos |
| 6 | Unidade de arrefecimento do motor |
| 7 | Módulo de controlo da carroçaria |
| 8 | Comando do motor, bomba de combustível |
| 9 | Comando do motor |
| 10 | Comando do motor |
| 11 | Comando do motor |
| 12 | Unidade de arrefecimento do motor |
| 13 | Módulo de controlo da carroçaria |
| 14 | Sensor da bateria inteligente |
| 15 | — |
| 16 | Faróis de nevoeiro |
| 17 | — |
| 18 | Luz de máximos direita |
| 19 | Luz de máximos esquerda |
| 20 | Comando do motor, bomba de combustível |
| 21 | Motor de arranque |
| 22 | — |
| 23 | Motor de arranque |
| 24 | Engate do reboque |
| 25 | Caixa de fusíveis no painel de instrumentos |
| 26 | Módulo de controlo da caixa de velocidades |
| 27 | Módulo de controlo da carroçaria |
| 28 | Módulo de controlo do motor |
| 29 | Limpa-vidros dianteiro |
| 30 | Módulo de controlo da carroçaria |
