Diagramas de fusíveis, localização das caixas de fusíveis para Opel Combo D (2012, 2013, 2014, 2015, 2016, 2017, 2018).
Substituindo fusíveis
Consoante o tipo de fusível, um fusível queimado pode ser reconhecido pelo respectivo filamento derretido. Para ajudar a substituir fusíveis, pode ser utilizado um extractor de fusíveis.
Existem duas caixas de fusíveis no veículo:
- à direita do compartimento do motor, junto à bateria do veículo
- nos veículos de condução à esquerda: no lado esquerdo do painel de instrumentos
Atenção!
- Os dados do fusível de substituição devem coincidir com os dados do fusível avariado
- Antes de substituir um fusível, desligar o respectivo interruptor e a ignição.
- Não substituir o fusível enquanto não se corrigir o que levou a que queimasse.
Caixa de fusíveis no painel de instrumentos

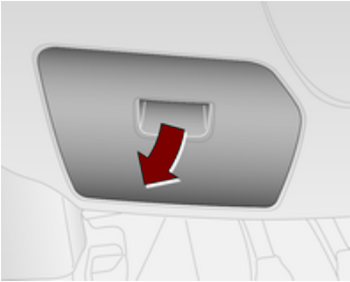

A caixa dos fusíveis encontra-se atrás de uma cobertura na parte inferior do painel de instrumentos. Nos veículos de condução à esquerda: no lado esquerdo do painel de instrumentos.

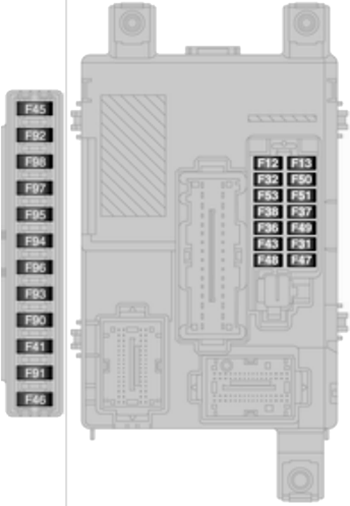

Diagrama de fusíveis
| № | Circuito |
|---|---|
| F12 | Médios da direita |
| F13 | Luz de médios esquerda / Ajuste do alcance dos faróis |
| F31 | Relés da caixa de fusíveis / Relés da unidade de controlo da carroçaria |
| F32 | Luzes de cortesia |
| F36 | 2012-2015: Conector de diagnóstico, sistema de climatização, sistema de informação e lazer 2016-2018: Conector de diagnóstico / Sistema de climatização / Sistema de informação e lazer / Sistema de controlo da pressão dos pneus / Sirene do alarme |
| F37 | Painel de instrumentos/ Sistema de travagem |
| F38 | Sistema de fecho centralizado das portas |
| F41 | — |
| F43 | Sistema lava pára-brisas |
| F45 | — |
| F46 | — |
| F47 | Accionamento electrónico dos vidros |
| F48 | Accionamento electrónico dos vidros |
| F49 | 2012-2015: Espelhos retrovisores exte‐riores, sistema de informação e lazer, sensores de estaciona‐mento 2016-2018: Espelhos retrovisores exte-riores / Sistema de informação e lazer / Sensores de estaciona-mento / Sistema de controlo da pressão dos pneus / lluminação dos instrumentos / Sensor de chuva |
| F50 | — |
| F51 | 2012-2015: Sistema de informação e lazer, sistema de travagem, embraiagem 2016-2018: Sistema de informação e lazer / Sistema de travagem / Embraiagem / Aquecedor interior |
| F53 | Painel de instrumentos |
| F90 | — |
| F91 | — |
| F92 | — |
| F93 | — |
| F94 | Ponto de saída de energia da bagageira |
| F95 | Isqueiro / Tomada |
| F96 | Isqueiro / Tomada |
| F97 | Banco dianteiro aquecido |
| F98 | Banco dianteiro aquecido |
Caixa de fusíveis no compartimento do motor

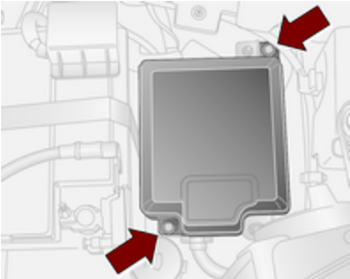

A caixa de fusíveis está à direita do compartimento do motor, junto à bateria do veículo. Para retirar a cobertura de protecção e aceder aos fusíveis, retirar os dois parafusos.

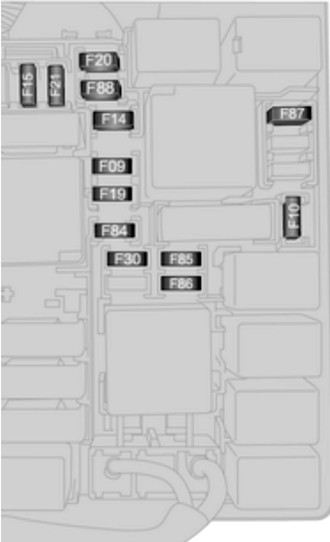

Diagrama de fusíveis
| № | Circuito |
|---|---|
| F09 | Interruptor da porta traseira |
| F10 | Buzina |
| F14 | Luzes de máximos |
| F15 | Aquecedor adicional PTCI |
| F19 | Sistema de ar condicionado |
| F20 | Óculo traseiro aquecido |
| F21 | Bomba do combustível |
| F30 | Luzes de nevoeiro |
| F84 | Sistema de GNC |
| F85 | Tomadas |
| F86 | Isqueiro / Bancos aquecidos |
| F87 | Sistema Start/Stop |
| F88 | Aquecimento retrovisor |
