Diagramas de fusíveis, localização das caixas de fusíveis para Opel Astra K (B16; 2020,2021).
Substituindo fusíveis
Antes de se substituir um fusível, desligar o respectivo interruptor e a ignição. Um fusível fundido é identificável por um fio derretido. Um extractor de fusíveis poderá encontrar-se na caixa de fusíveis no compartimento do motor.
Existem três caixas de fusíveis no veículo:
- compartimento do motor
- painel de instrumentos
- bagageira
Atenção!
- Os dados do fusível de substituição devem coincidir com os dados do fusível avariado
- Não substituir o fusível até ter sido corrigida a causa da avaria
Caixa de fusíveis no painel de instrumentos

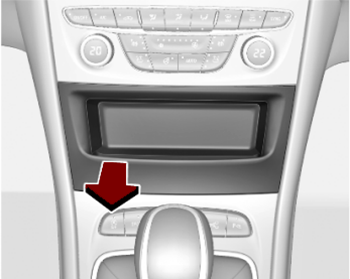

A caixa de fusíveis está situada atrás de uma cobertura. Puxar a tampa pelo lado esquerdo para remover.

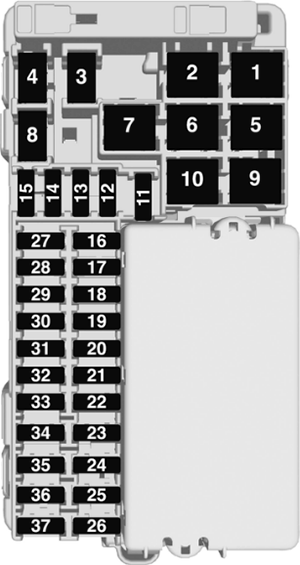

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Aquecimento dos bancos traseiros (apenas nos veículos sem buzina de alarme) |
| 2 | Sistema de climatização / ventoinha |
| 3 | Banco elétrico, lado do condutor |
| 4 | Banco elétrico, lado do passageiro |
| 5 | ABS |
| 6 | Vidro elétrico dianteiro |
| 7 | — |
| 8 | Volante aquecido |
| 9 | Módulo de controlo da carroçaria 8 |
| 10 | Vidro elétrico traseiro |
| 11 | Tecto de abrir |
| 12 | Módulo de controlo da carroçaria 6 |
| 13 | Aquecimento dos bancos (apenas em veículos sem buzina de alarme) |
| 14 | Espelho retrovisor exterior |
| 15 | Módulo de controlo da carroçaria 1 |
| 16 | Módulo de controlo da carroçaria 7 |
| 17 | Módulo de controlo da carroçaria 4 |
| 18 | Módulo de controlo da carroçaria 3 |
| 19 | Conector da ligação de dados |
| 20 | Sistema de airbags |
| 21 | Sistema de controlo da climatização |
| 22 | Sistema de fecho centralizado / porta da bagageira |
| 23 | Sistema de chave electrónica |
| 24 | Função de memória dos bancos elétricos |
| 25 | Volante com sistema de airbags |
| 26 | Interruptor de ignição / Tranca da direção |
| 27 | Módulo de controlo da carroçaria 2 |
| 28 | Porta USB |
| 29 | Isqueiro / Tomada elétrica dianteira |
| 30 | Alavanca selectora |
| 31 | Limpa-vidros do óculo traseiro |
| 32 | Módulo de controlo da caixa de velocidades |
| 33 | Sistema de alarme antirroubo / Recetor acústico elétrico |
| 34 | Sensores de estacionamento / Aviso de ângulo morto / Sistema de informação e lazer / Porta USB |
| 35 | SOS |
| 36 | Visor de informação / Conjunto de instrumentos |
| 37 | Sistema de informação e lazer / rádio |
Caixa de fusíveis no compartimento do motor

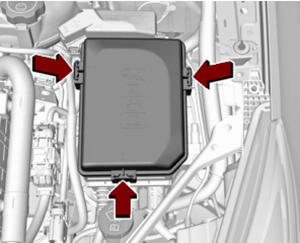

A caixa de fusíveis encontra-se na parte da frente esquerda do compartimento do motor. Desengatar a tampa e removê-la.

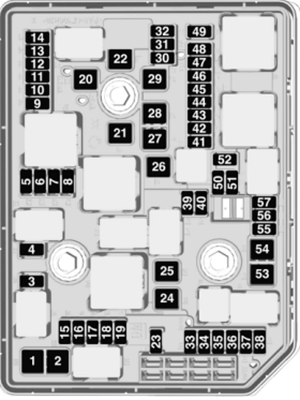

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Motor de arranque |
| 2 | Motor de arranque |
| 3 | Sensor de escape |
| 4 | Módulo de controlo do motor |
| 5 | Funções do motor / Aero-obtu-rador |
| 6 | Módulo de controlo da caixa de velocidades |
| 7 | Aviso de colisão dianteira / Programador de velocidade adaptável |
| 8 | Módulo de controlo do motor |
| 9 | Sistema de controlo da climatização |
| 10 | Sistema de escape diesel |
| 11 | Sistema de trancagem da porta da bagageira / Caixa de velocidades |
| 12 | Massagem lombar do banco |
| 13 | Bomba "after boil" / Sistema de escape diesel |
| 14 | Sistema de escape diesel |
| 15 | Sensor de escape |
| 16 | Injecção de combustível |
| 17 | Injecção de combustível |
| 18 | Sistema de escape diesel |
| 19 | — |
| 20 | — |
| 21 | — |
| 22 | ABS |
| 23 | Sistema de lavagem para parabrisas e óculo traseiro |
| 24 | — |
| 25 | Aquecimento do combustível diesel |
| 26 | Módulo de controlo da caixa de velocidades |
| 27 | Módulo de porta da bagageira elétrica |
| 28 | — |
| 29 | Óculo traseiro aquecido |
| 30 | Descongelação dos espelhos retrovisores |
| 31 | — |
| 32 | Transformador CC / Visor LED / Aquecedor elétrico / Climatização / Controlador da vela de incandescência |
| 33 | — |
| 34 | Buzina |
| 35 | Módulo de controlo do motor |
| 36 | Luz de máximos direita (halogéneo, Eco LED) / Luz de médios direita (LED) |
| 37 | Luz de máximos esquerda (halogéneo, Eco LED) |
| 38 | Farol de LED / Ajuste automático do alcance dos faróis |
| 39 | Farol de nevoeiro dianteiro |
| 40 | Módulo de Acesso Central |
| 41 | — |
| 42 | Ajuste do alcance dos faróis manual |
| 43 | Bomba do combustível |
| 44 | Câmara traseira / Espelho retrovisor interior / Módulo de reboque |
| 45 | Farol de LED esquerdo / Ajuste automático esquerdo do alcance dos faróis |
| 46 | Conjunto de instrumentos |
| 47 | Fecho da coluna de direção |
| 48 | Limpa-vidros traseiro |
| 49 | Espelho retrovisor exterior |
| 50 | Farol de LED direito / Ajuste automático direito do alcance dos faróis |
| 51 | Feixe das luzes de médios (LED) |
| 52 | Módulo de comando do motor / Módulo de controlo da caixa de velocidades |
| 53 | Limpa-pára-brisas |
| 54 | Limpa-pára-brisas |
| 55 | Sistema de escape diesel |
| 56 | — |
| 57 | — |
Caixa de fusíveis na bagageira

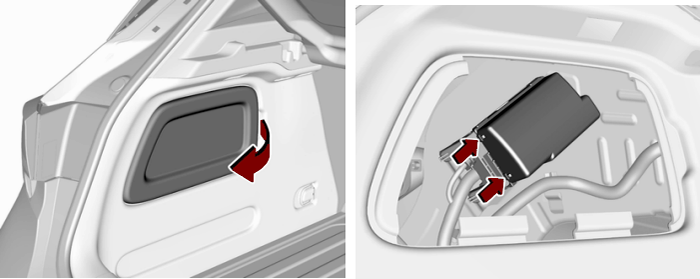

A caixa de fusíveis está situada no lado esquerdo da bagageira, atrás de uma tampa.
- Retirar a tampa.
- Desengatar a tampa da caixa de fusíveis e removê-la.

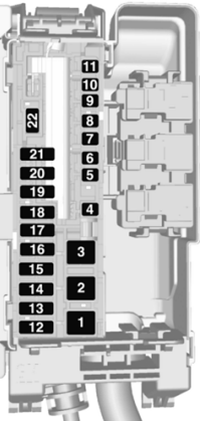

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | — |
| 2 | — |
| 3 | Módulo de reboque |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | Amplificador |
| 12 | Aquecimento dos bancos dianteiros (nos veículos com buzina de alarme) |
| 13 | Aquecimento dos bancos traseiros (nos veículos com buzina de alarme) |
| 14 | Ignição |
| 15 | Ventilação dos bancos |
| 16 | Ponto de saída do reboque |
| 17 | Ponto de saída do reboque |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | Rebatimento dos bancos traseiros elétricos |
| 22 | — |

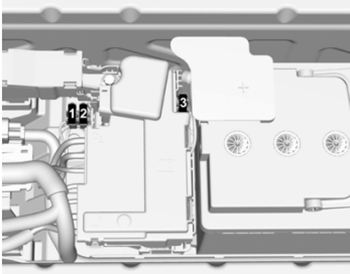

Fusíveis adicionais encontram-se próximo da bateria do veículo.
| № | Circuito |
|---|---|
| 1 | Módulo de controlo do motor |
| 2 | Bomba do combustível |
| 3 | Alimentação |
