Diagramas de fusíveis, localização das caixas de fusíveis para Opel Astra J (2013, 2014, 2015, 2016).
Substituindo fusíveis
Um fusível fundido terá um fio derretido. Não substituir o fusível enquanto não se corrigir o que levou a que se fundisse. Os dados do fusível de substituição devem coincidir com os dados do fusível avariado. Um extractor de fusíveis poderá encontrar-se na caixa de fusíveis no compartimento do motor.
Existem três caixas de fusíveis no veículo:
- na frente esquerda do compartimento do motor
- nos veículos com volante à esquerda, no interior atrás do compartimento de arrumação, ou nos veículos com volante à direita, atrás do porta-luvas
- atrás de uma tampa à esquerda da bagageira
Atenção!
Antes de se substituir um fusível, desligar o respectivo interruptor e a ignição.
Caixa de fusíveis no painel de instrumentos

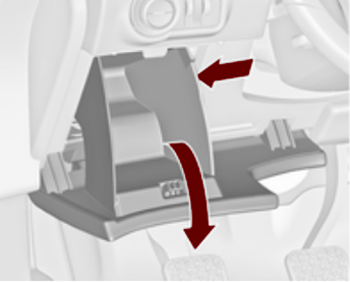

Em veículos com volante à esquerda, a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no painel de instrumentos. Abrir o compartimento e e empurrar para a esquerda para desbloquear. Rebater o compartimento para baixo e retirá-lo.

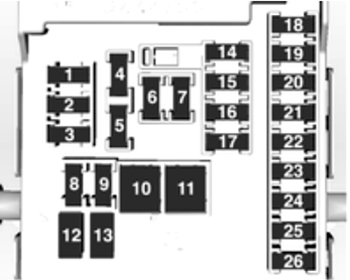

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Visores |
| 2 | Luzes exteriores / Módulo de controlo da carroçaria |
| 3 | Luzes exteriores / Módulo de controlo da carroçaria |
| 4 | Sistema de informação e lazer |
| 5 | Sistema de informação e lazer / Instrumento |
| 6 | Tomada / lsqueiro |
| 7 | Ponto de saída de energia |
| 8 | Farol de médios esquerdo / Módulo de controlo da carroçaria |
| 9 | Farol de médios direito / Módulo de controlo da carroçaria / Módulo de airbag |
| 10 | Fechaduras das portas / Módulo de controlo da carroçaria |
| 11 | Ventoinha interior |
| 12 | — |
| 13 | — |
| 14 | Conector de diagnóstico |
| 15 | Airbag |
| 16 | Ponto de saída de energia |
| 17 | Sistema de ar condicionado |
| 18 | Logística |
| 19 | Módulo de controlo da carroçaria |
| 20 | Módulo de controlo da carroçaria |
| 21 | Painel de instrumentos / Sistema de alarme anti-roubo |
| 22 | Sensor de ignição |
| 23 | Módulo de controlo da carroçaria |
| 24 | Módulo de controlo da carroçaria |
| 25 | — |
| 26 | Tomada de energia na bagageira (no caso de não haver caixa de fusíveis na bagageira) (apenas na Carrinha) |
Caixa de fusíveis no compartimento do motor

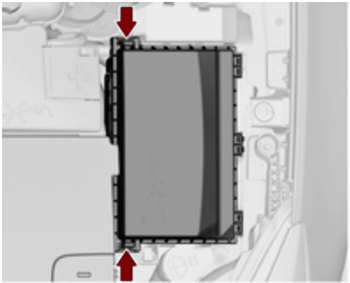

A caixa de fusíveis encontra-se na parte da frente esquerda do compartimento do motor. Desengatar a cobertura e dobrá-la para cima até que pare. Retirar a cobertura verticalmente para cima.

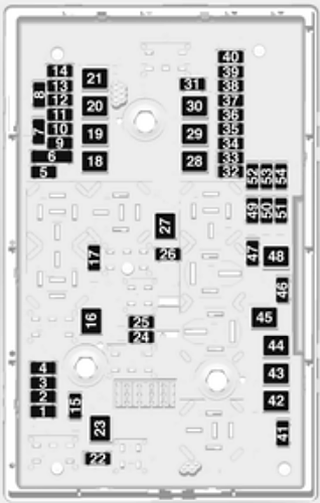

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | Módulo de controlo do motor |
| 2 | Sensor Lambda |
| 3 | Injecção do combustível / Sistema de ignição |
| 4 | Injecção do combustível / Sistema de ignição |
| 5 | — |
| 6 | Aquecimento dos espelhos / Sistema de alarme anti-roubo |
| 7 | Controlo da ventoinha / Módulo de controlo do motor / Módulo de controlo da caixa de velocidades |
| 8 | Sensor Lambda / Arrefecimento do motor |
| 9 | Sensor do óculo traseiro |
| 10 | Sensor da bateria do veículo |
| 11 | Desengate da bagageira |
| 12 | Iluminação dianteira adaptativa / Controlo automático da iluminação |
| 13 | ABS |
| 14 | Limpa-vidros do óculo traseiro |
| 15 | Módulo de controlo do motor |
| 16 | Motor de arranque |
| 17 | Módulo de controlo da caixa de velocidades |
| 18 | Óculo traseiro aquecido |
| 19 | Vidros dianteiros eléctricos |
| 20 | Vidros traseiros eléctricos |
| 21 | Central eléctrica traseira |
| 22 | Máximos lado esquerdo (Halogéneo) |
| 23 | Sistema de lava-faróis |
| 24 | Médios direita (Xenon) |
| 25 | Médios esquerda (Xenon) |
| 26 | Faróis de nevoeiro |
| 27 | Aquecimento do combustível diesel |
| 28 | Sistema Start/Stop |
| 29 | Travão de mão eléctrico |
| 30 | ABS |
| 31 | Programador de velocidade adaptável |
| 32 | Airbag |
| 33 | Iluminação dianteira adaptativa / Controlo automático da iluminação |
| 34 | Recirculação dos gases de escape |
| 35 | Espelho retrovisor exterior / Sensor de chuva |
| 36 | Controlo da climatização |
| 37 | Válvula electromagnética de ventilação do depósito |
| 38 | Bomba de vácuo |
| 39 | Módulo de controlo central |
| 40 | Lava-para-brisas / Sistema lava-vidros do óculo traseiro |
| 41 | Máximos lado direito (Halogéneo) |
| 42 | Ventoinha do radiador |
| 43 | Limpa-pára-brisas |
| 44 | Limpa-pára-brisas |
| 45 | Ventoinha do radiador |
| 46 | — |
| 47 | Buzina |
| 48 | Ventoinha do radiador |
| 49 | Bomba do combustível |
| 50 | Nivelamento dos faróis / lluminação dianteira adaptativa |
| 51 | Válvula de ar |
| 52 | Aquecedor auxiliar / Motor a diesel |
| 53 | Módulo de controlo da caixa de velocidades / Módulo de controlo do motor |
| 54 | Bomba de vácuo / Painel de instrumentos / Sistema de aquecimento, ventilação e ar condicionado |
Caixa de fusíveis na bagageira

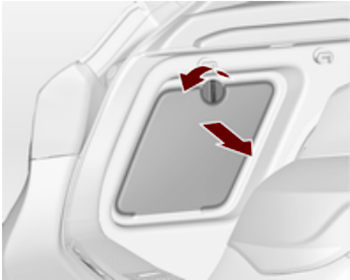

Dois volumes de 3 portas, dois volumes de 5 portas:
A caixa de fusíveis encontra-se do lado esquerdo da bagageira, atrás da tampa. Retirar a tampa.

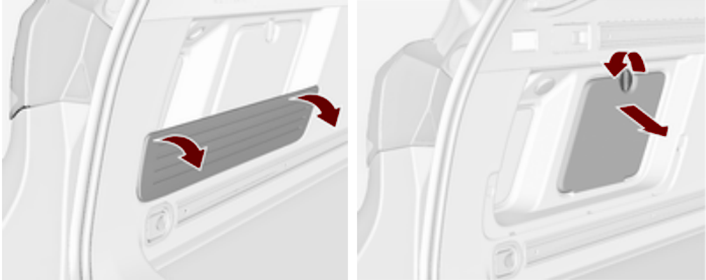

Carrinha:
A caixa de fusíveis encontra-se do lado esquerdo da bagageira, atrás da tampa.
- Rebater a cortina e retirar.
- Retirar a tampa.

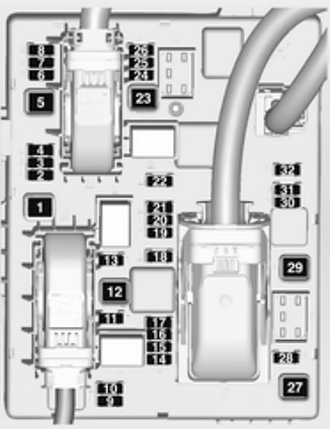

Diagrama de fusíveis
| № | Circuito |
|---|---|
| 1 | — |
| 2 | Ponto de saída do reboque |
| 3 | Auxiliar de estacionamento |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | Banco eléctrico |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | Módulo de reboque / Tomada do reboque |
| 12 | Módulo de reboque |
| 13 | Ponto de saída do reboque |
| 14 | Banco traseiro / Rebatimento eléctrico |
| 15 | — |
| 16 | Espelho retrovisor interior / Câmara traseira |
| 17 | Ponto de saída de energia |
| 18 | — |
| 19 | Aquecimento do volante |
| 20 | Tecto de abrir |
| 21 | Bancos dianteiros aquecidos |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | Modo logístico desativado |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | Amplificador / Su bwoofer |
| 32 | Sistema de amortecedor activo / Aviso de desvio de trajectória |
