Diagramas de fusíveis e relés, localização das caixas de fusíveis para Opel Astra H (2010, 2011, 2012, 2013, 2014).
Substituindo fusíveis
Um fusível fundido terá um fio derretido. Não substituir o fusível enquanto não se corrigir o que levou a que se fundisse.
O veículo possui duas caixas de fusíveis: uma por trás de uma tampa do lado esquerdo da bagageira e uma na parte dianteira esquerda do compartimento do motor.
Poderá haver um extractor de fusíveis na caixa de fusíveis da bagageira. Colocar o extractor de fusíveis nos vários tipos de fusível a partir de cima ou da parte lateral e retirar o fusível.
Atenção!
- Antes de se substituir um fusível, desligar o respectivo interruptor e a ignição.
Caixa de fusíveis do compartimento de carga
A caixa de fusíveis encontra-se por trás de uma tampa.
Consoante o equipamento, existem duas caixas de fusíveis diferentes.
Berlina, 5 portas, Carrinha, Monovolume

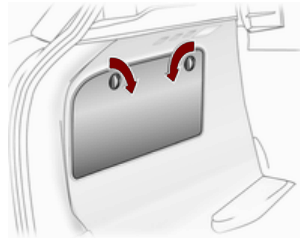

Para abrir, rodar os dois engates com uma moeda e rebater a cobertura.
Berlina, 3 portas
Para abrir, rebater a cobertura para cima.
Berlina, 4 portas

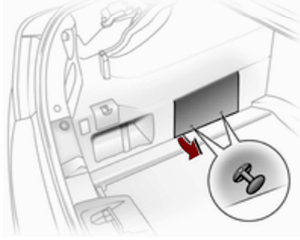

Para abrir, rodar o engate para a esquerda e rebater para baixo a cobertura.
TwinTop
Para abrir, puxar os dois botões, desmontar os engates e rebater a cobertura para cima.
Diagrama de fusíveis

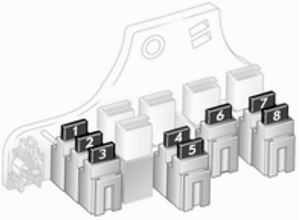

Versão A da caixa de fusíveis
| № | Circuito |
|---|---|
| 1 | Luzes de nevoeiro |
| 2 | - |
| 3 | Tomada da bagageira |
| 4 | Luzes de marcha-atrás |
| 5 | Janelas traseiras eléctricas |
| 6 | Sistema de ar condicionado |
| 7 | Janelas dianteiras eléctricas |
| 8 | Espelhos retrovisores exteriores aquecidos |

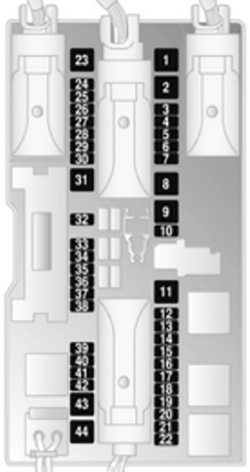

Versão B da caixa de fusíveis
| № | Circuito |
|---|---|
| 1 | Janelas dianteiras eléctricas |
| 2 | — |
| 3 | Instrumentos |
| 4 | Aquecimento, sistema de ar condicionado, controlo electrónico de ar condicionado |
| 5 | Airbags |
| 6 | — |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | Óculo traseiro aquecido |
| 12 | Limpa-vidros traseiro |
| 13 | Sensores de estacionamento |
| 14 | Aquecimento, sistema de ar condicionado |
| 15 | — |
| 16 | Identificador de lugar ocupado no banco do passageiro da frente, Sistema Open & Start |
| 17 | Sensor de chuva, sistema de controlo da pressão dos pneus, espelho retrovisor interior |
| 18 | Instrumentos, interruptores |
| 19 | — |
| 20 | CDC |
| 21 | Espelhos retrovisores exteriores aquecidos |
| 22 | Tecto de abrir |
| 23 | Janelas traseiras eléctricas |
| 24 | Ficha de diagnóstico |
| 25 | — |
| 26 | Espelhos retrovisores exteriores de rebatimento eléctrico |
| 27 | Sensor ultra-sónico, alarme anti-roubo |
| 28 | — |
| 29 | Isqueiro, tomada de corrente dianteira |
| 30 | Tomada de corrente traseira |
| 31 | — |
| 32 | — |
| 33 | Sistema Open & Start |
| 34 | Tecto de abrir, TwinTop |
| 35 | Tomada de corrente traseira |
| 36 | Tomada para equipamento para reboque |
| 37 | — |
| 38 | Sistema do fecho centralizado das portas, terminal 30 |
| 39 | Aquecimento do banco esquerdo |
| 40 | Aquecimento do banco direito |
| 41 | — |
| 42 | — |
| 43 | — |
| 44 | — |
Caixa de fusíveis do compartimento do motor

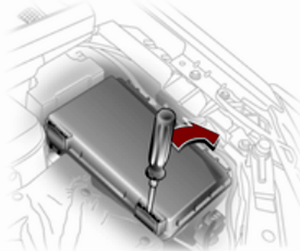

Inserir uma chave de parafusos na abertura até ao máximo e inclinar para o lado. Abrir a tampa para cima e retirar.

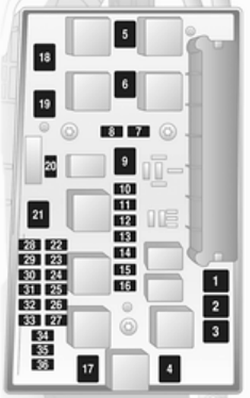

Diagrama de fusíveis
Atribuições de fusíveis em conjunto com a versão A da caixa de fusíveis da bagageira
| № | Circuito |
|---|---|
| 1 | ABS |
| 2 | ABS |
| 3 | Ventoinha interior do sistema de ar condicionado |
| 4 | Ventoinha interior, aquecimento, sistema de ar condicionado |
| 5 | Ventoinha do radiador |
| 6 | Ventoinha do radiador |
| 7 | Sistema de fecho centralizado |
| 8 | Sistema lava-pára-brisas, porta traseira |
| 9 | Óculo traseiro aquecido, espelho retrovisor exterior com desembaciador |
| 10 | Ficha de diagnóstico |
| 11 | Instrumentos |
| 12 | Telemóvel, sistema de informação e lazer, mostrador |
| 13 | Luz de cortesia |
| 14 | Limpa pára-brisas |
| 15 | Limpa pára-brisas |
| 16 | Buzina, ABS, interruptor das luzes dos travões, sistema de ar condicionado |
| 17 | Filtro do combustível diesel ou sistema de ar condicionado |
| 18 | Motor de arranque |
| 19 | — |
| 20 | Buzina |
| 21 | Sistemas electrónicos do motor |
| 22 | Sistemas electrónicos do motor |
| 23 | Regulação do alcance dos faróis |
| 24 | Bomba de combustível |
| 25 | — |
| 26 | Sistemas electrónicos do motor |
| 27 | Aquecimento, sistema de ar condicionado |
| 28 | — |
| 29 | Direcção assistida |
| 30 | Sistemas electrónicos do motor |
| 31 | Limpa-vidros traseiro |
| 32 | Interruptor das luzes dos travões |
| 33 | Regulação do alcance dos faróis, interruptor das luzes, interruptor da embraiagem, instrumentos, módulo da porta do condutor |
| 34 | Unidade de comando, módulo da coluna da direcção |
| 35 | Sistema de informação e lazer |
| 36 | Isqueiro, tomada de corrente dianteira |
Atribuições de fusíveis em conjunto com a versão B da caixa de fusíveis da bagageira
| № | Circuito |
|---|---|
| 1 | ABS |
| 2 | ABS |
| 3 | Ventoinha interior do sistema electrónico de ar condicionado |
| 4 | Ventoinha interior do aquecimento e sistema de ar condicionado |
| 5 | Ventoinha do radiador |
| 6 | Ventoinha do radiador |
| 7 | Sistema lava-pára-brisas |
| 8 | Buzina |
| 9 | Sistema do lava-faróis |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | Luzes de nevoeiro |
| 14 | Limpa pára-brisas |
| 15 | Limpa pára-brisas |
| 16 | Sistemas electrónicos dos módulos de controlo, Sistema Open & Start, ABS, interruptor das luzes dos travões, TwinTop |
| 17 | Aquecimento do filtro de combustível diesel |
| 18 | Motor de arranque |
| 19 | Sistema electrónico da caixa de velocidades |
| 20 | Sistema de ar condicionado |
| 21 | Sistemas electrónicos do motor |
| 22 | Sistemas electrónicos do motor |
| 23 | Iluminação dianteira adaptativa, regulação do alcance dos faróis |
| 24 | Bomba de combustível |
| 25 | Sistema electrónico da caixa de velocidades |
| 26 | Sistemas electrónicos do motor |
| 27 | Direcção assistida |
| 28 | Sistema electrónico da caixa de velocidades |
| 29 | Sistema electrónico da caixa de velocidades |
| 30 | Sistemas electrónicos do motor |
| 31 | Iluminação dianteira adaptativa, regulação do alcance dos faróis |
| 32 | Sistema de travões, sistema de ar condicionado, interruptor da embraiagem |
| 33 | Iluminação dianteira adaptativa, regulação do alcance dos faróis, interruptor dos faróis |
| 34 | Unidade de comando, módulo da coluna da direcção |
| 35 | Sistema de informação e lazer |
| 36 | Telemóvel, sistema de informação e lazer, mostrador |
