Diagramas de fusíveis, localização das caixas de fusíveis para Opel Antara (2011, 2012, 2013, 2014, 2015).
Substituindo fusíveis
Um fusível fundido é identificável por um fio derretido.
Extractor de fusíveis Um extractor de fusíveis pode estar localizado na caixa de fusíveis no compartimento do motor. Colocar o extractor de fusíveis nos vários tipos de fusível a partir de cima ou da parte lateral e retirar o fusível.
Existem duas caixas de fusíveis no veículo:
- no compartimento do motor junto ao depósito de líquido de arrefecimento,
- no painel de instrumentos, do lado esquerdo do espaço inferior para os pés do passageiro dianteiro ou em veículo com volante à direita, do lado esquerdo do espaço inferior para os pés do condutor.
Atenção!
- Antes de se substituir um fusível, desligar o respectivo interruptor e a ignição.
- Não substituir o fusível enquanto não se corrigir o que levou a que se fundisse.
Caixa de fusíveis no painel de instrumentos

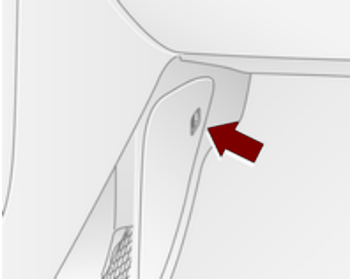

A caixa de fusíveis está localizada do lado esquerdo do espaço inferior para os pés do passageiro dianteiro ou em veículo com volante à direita, do lado esquerdo do espaço inferior para os pés do condutor. Libertar o trinco para abrir a tampa.

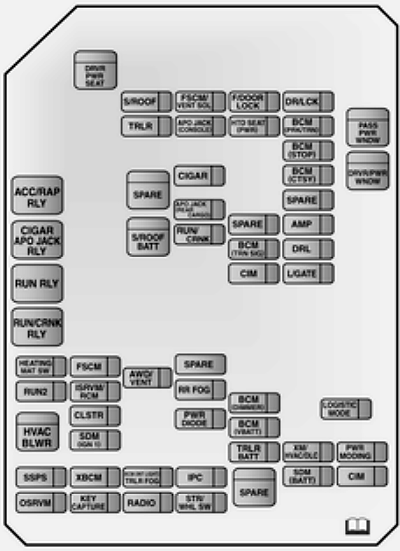

Diagrama de fusíveis
| Fusível | Circuito |
|---|---|
| AMP | Amplificador |
| APO JACK (CONSOLE) | Tomada de alimentação (consola central) |
| APO JACK (REAR CARGO) | Tomada de alimentação (bagageira) |
| AWD/VENT | Ventilação da tracção integral |
| BCM (CTSY) | Luzes de cortesia |
| BCM (DIMMER) | Iluminação dos instrumentos |
| BCM (INT LIGHT TRLR FOG) | Luzes interiores, luz de nevoeiro do atrelado |
| BCM (PRK/TRN) | Luzes de presença, Indicadores de mudança de direcção |
| BCM (STOP) | Luzes dos travões |
| BCM (TRN SIG) | Indicadores de mudança de direcção |
| BCM (VBATT) | Pilha fraca |
| CIGAR | Isqueiro |
| CIM | Módulo Integrado de Comunicação |
| CLSTR | Grupo de instrumentos |
| DRL | Luzes de circulação à luz do dia |
| DR/LCK | Fechadura da porta do condutor |
| DRVR PWR SEAT | Banco eléctrico do condutor |
| DRV/PWR WNDW | Accionamento electrónico do vidro da janela do condutor |
| F/DOOR LOCK | Portinhola do depósito de combustível |
| FRT WSR | Lavador dianteiro |
| FSCM | Sistema de combustível |
| FSCM/VENT SOL | Sistema de combustível, electrováivula do purgador |
| HEATING MAT SW | Interruptor do tapete de aquecimento |
| HTD SEAT PWR | Aquecimento dos assentos |
| HVAC BLWR | Climatização, ventoinha do ar condicionado |
| IPC | Conjunto de instrumentos |
| ISRVM/RCM | Espelho retrovisor interior, módulo de bússola remota |
| KEY CAPTURE | Captura de dados pela chave |
| L/GATE | Porta traseira |
| LOGISTIC MODE | Modo logístico |
| OSRVM | Espelhos retrovisores exteriores |
| PASS PWR WNDW | Accionamento electrónico do vidro da janela do passageiro |
| PWR DIODE | Díodo de potência |
| PWR MODING | Modificação da potência |
| RADIO | Rádio |
| RR FOG | Óculo traseiro com desembaciador |
| RUN 2 | Chave da bateria de alimentação na posição de ligada |
| RUN/CRNK | Accionar o motor de arranque |
| SDM (BATT) | Módulo de Diagnóstico de Segurança (Bateria) |
| SDM (IGN 1) | Módulo de Diagnóstico de Segurança (Ignição) |
| SPARE | — |
| S/ROOF | Tecto de abrir |
| S/ROOF BATT | Bateria do tecto de abrir |
| SSPS | Direcção assistida |
| STR/WHL SW | Volante |
| TRLR | Atrelado |
| TRLR BATT | Bateria do atrelado |
| XBCM | Módulo de Comando da Carroçaria |
| XM/HVAC/DLC | Rádio via satélite XM, climatização, ligação para transferência de dados |
Caixa de fusíveis no compartimento do motor

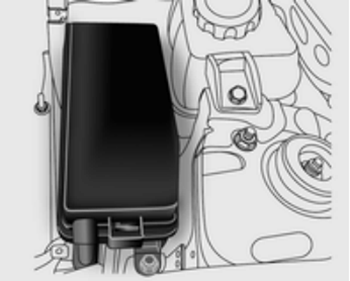

A caixa de fusíveis está situada junto ao depósito do líquido de arrefecimento no compartimento do motor. Para abrir, desprender a tampa e levantá-la, inclinando-a para cima.

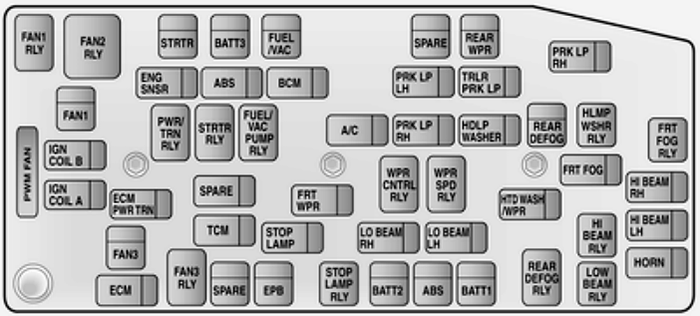

Diagrama de fusíveis
| Fusível | Circuito |
|---|---|
| ABS | Sistema de Travagem Anti-bloqueio |
| A/C | Climatização, sistema de ar condicionado |
| BATT1 | Caixa de fusíveis no painel de instrumentos |
| BATT2 | Caixa de fusíveis no painel de instrumentos |
| BATT3 | Caixa de fusíveis no painel de instrumentos |
| BCM | Módulo de Comando da Carroçaria |
| ECM | Módulo de Comando do Motor |
| ECM PWR TRN | Módulo de Comando do Motor, Grupo motopropulsor |
| ENG SNSR | Sensores do motor |
| EPB | Travão de mão eléctrico |
| FAN1 | Ventoinha de arrefecimento |
| FAN3 | Ventoinha de arrefecimento |
| FRT FOG | Faróis de nevoeiro dianteiros |
| FRT WPR | Limpa-vidros dianteiro |
| FUEL/VAC | Bomba de combustível, bomba de vácuo |
| HDLP WASHER | Lava-faróis |
| Hl BEAM LH | Luz de máximos (lado esquerdo) |
| Hl BEAM RH | Luz de máximos (lado direito) |
| HORN | Buzina |
| HTD WASH/MIR | Líquido limpa-vidros aquecido, espelhos retrovisores exteriores aquecidos |
| IGN COIL A | Bobina da ignição |
| IGN COIL B | Bobina da ignição |
| LO BEAM LH | Luz de médios (lado esquerdo) |
| LO BEAM RH | Luz de médios (lado direito) |
| PRK LP LH | Luz de presença (lado esquerdo) |
| PRK LP RH | Luz de presença (lado direito) |
| PWM FAN | Ventoinha com modulação por largura de impulso |
| REAR DEFOG | Óculo traseiro com desermbaciador |
| REAR WPR | Limpa-vidros traseiro |
| SPARE | - |
| STOP LAMP | Luzes dos travões |
| STRTR | Motor de arranque |
| TCM | Módulo de Comando da Caixa de velocidades |
| TRLR PRL LP | Luzes de presença do atrelado |
