Diagramas de fusíveis e relés, localização das caixas de fusíveis para Opel Ampera (2011, 2012, 2013, 2014, 2015).
Substituindo fusíveis
Um fusível fundido terá um fio derretido.
Um extractor de fusíveis poderá encontrar-se na caixa de fusíveis no compartimento do motor. Colocar o extractor de fusíveis nos vários tipos de fusível a partir de cima ou da parte lateral e retirar o fusível.
Existem quatro caixas de fusíveis no veículo:
- na frente esquerda do compartimento do motor.
- nas extremidades do lado direito e do lado esquerdo do painel de instrumentos.
- atrás de uma tampa à esquerda da bagageira.
Atenção!
- Antes de se substituir um fusível, desligar o respectivo interruptor e a ignição.
- Não substituir o fusível enquanto não se corrigir o que levou a que se fundisse.
Caixa de fusíveis no painel de instrumentos
Caixa de fusíveis do painel de instrumentos na extremidade esquerda

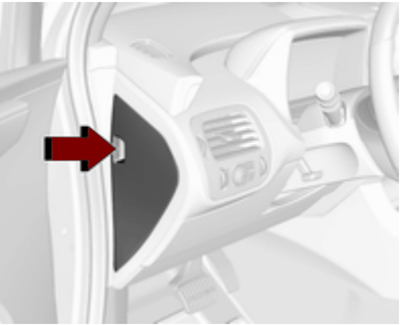

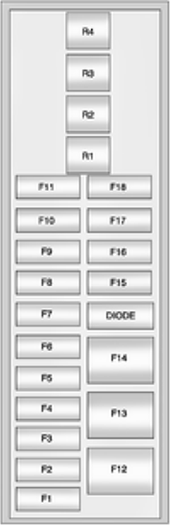

A caixa de fusíveis esquerda no painel de instrumentos fica localizada na extremidade do lado esquerdo do painel de instrumentos. Para aceder aos fusíveis, abrir a portinhola da caixa dos fusíveis puxando-a para fora.
| № | Utilização |
|---|---|
| F1 | Tomada de alimentação -Topo da caixa de arrumação IP |
| F2 | Rádio |
| F3 | Conjunto de instrumentos (volante à direita) |
| F4 | Visor do sistema de informação e lazer |
| F5 | Aquecimento, ventilação e ar condicionado / Pilha central de interruptores integrados |
| F6 | Airbag (Modo de diagnóstico da detecção) |
| F7 | Conector da ligação de dados primários esquerdos (volante à direita), Conector da ligação de dados secundários esquerdos (volante à esquerda) |
| F8 | Bloqueio da coluna (volante à direita) |
| F9 | Telefone mãos-livres |
| F10 | Módulo de controlo da carroçaria 1 / Electrónica do módulo de controlo da carroçaria / Fecho centralizado / Modo de acciona-mento / Luz de travão central elevada / Luz da chapa da matrícula / Luz de condução diurna do lado esquerdo / Luzes de estacionamento do lado esquerdo / Controlo do relé de abertura da porta da bagageira / Controlo do relé da bomba dos iava-vidros / Luzes indicadoras de mudança de direcção |
| F11 | Módulo de controlo da carroçaria 4 / Faroi do lado esquerdo |
| F12 | Ventoinha (volante à direita) |
| F13 | — |
| F14 | — |
| F15 | Tomada de alimentação (interior da consola de piso/traseira da consola de piso) |
| F16 | — |
| F17 | — |
| F18 | — |
| R1 | Relé da alimentação diferida de acessórios para tomadas de alimentação |
| R2 | — |
| R3 | — |
| R4 | Trancagem global (volante à direita) Trancagem de segurança para crianças (volante à esquerda) |
Caixa de fusíveis do painel de instrumentos na extremidade direita

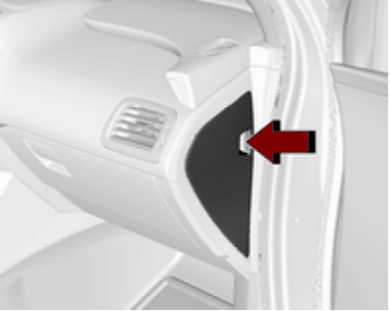

A caixa de fusíveis direita no painel de instrumentos fica localizada na extremidade do lado direito do painel de instrumentos. Para aceder aos fusíveis, abrir a portinhola da caixa dos fusíveis puxando-a para fora.
| № | Utilização |
|---|---|
| F1 | Retroiluminação do interruptor no volante |
| F2 | Bloqueio da coluna (volante à esquerda) |
| F3 | Conjunto de instrumentos (volante à esquerda) |
| F4 | Módulo de controlo da carroçaria 3 / Farol do lado direito |
| F5 | Módulo de controlo da carroçaria 2 / Electrónica do módulo de controlo da carroçaria / Luzes traseiras / Luz de condução diurna direita / Bloqueio da alavanca das velocidades / Retroiluminação do interruptor / Luz de nevoeiro traseira |
| F6 | Módulo de controlo da carroçaria 5 / controlo do relé de alimentação diferida de acessórios / Indicador de mudança da direcção do lado direito / Luz de travão e indicador de mudança de direcção do lado esquerdo / Luzes de estacionamento do lado direito / PRNDL à distância |
| F7 | Módulo de controlo da carroçaria 6 / Luzes de cortesia / Luzes de marcha-atrás |
| F8 | Módulo de controlo da carroçaria 7 / lndicador de mudança de direcção do lado esquerdo / Luz de travão e indicador de mudança de direcção do lado direito/Controlo do relé do fecho de segurança para crianças |
| F9 | Módulo de controlo da carroçaria 8 / Fechos |
| F10 | Conector da ligação de dados secundários direitos (volante à direita), Conector da ligação de dados primários direitos (volante à esquerda) |
| F11 | Sensor de intrusão e inclinação |
| F12 | Motor da ventoinha (volante à direita) |
| F13 | — |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | — |
| F18 | — |
| R1 | — |
| R2 | — |
| R3 | — |
| R4 | Trancagem global (volante à esquerda), Trancagem de segurança para crianças (volante à esquerda) |
Caixa de fusíveis no compartimento do motor

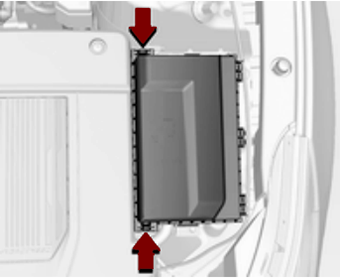

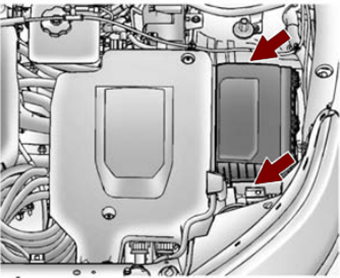

A caixa de fusíveis encontra-se no lado esquerdo da frente do compartimento do motor. Para abrir a tampa da caixa dos fusíveis, premir as molas de fixação na frente e atrás e rodar a tampa para cima e para o lado.

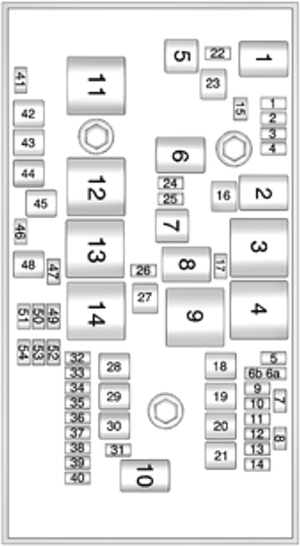

Diagrama de fusíveis
| № | Utilização |
|---|---|
| 1 | Módulo de comando do motor - fonte de alimentação comutada |
| 2 | Emissões |
| 3 | — |
| 4 | Bobinas da Ignição / Injectores |
| 5 | Bloqueio da coluna da direcção |
| 6 | — |
| 7 | — |
| 8 | — |
| 9 | Espelhos aquecidos |
| 10 | Módulo de comando do ar condicionado |
| 11 | Módulo do inversor de potência de tracção - Bateria |
| 12 | — |
| 13 | Válvula e bomba do aquecedor do habitá-culo |
| 14 | Sistema anti-roubo-Sirene |
| 15 | Módulo do inversor de potência de tracção e módulo de comando da caixa de velocidades - Bateria |
| 17 | Módulo de controlo do motor - Bateria |
| 22 | Máximos lado esquerdo |
| 24 | — |
| 25 | — |
| 26 | Sistema anti-roubo -Buzina |
| 31 | — |
| 32 | Marcha / Arranque -Módulo de diagnóstico de detecção, conjunto de instrumentos, visor do airbag dos passageiros, comutador de nível dos faróis, escurecimento do espelho retrovisor interior |
| 33 | Marcha / Arranque - Módulo de comando de integração do veículo |
| 34 | Módulo de comando de integração do veículo - Bateria |
| 35 | — |
| 36 | Bomba de arrefecimento da electrónica da alimentação |
| 37 | Módulo de comando do aquecedor do habi-táculo. |
| 38 | Bomba de arrefecimento do sistema de armazenamento de energia recarregável (bateria de alta tensão) |
| 39 | Módulo de comando do sistema de armazenamento de energia recarregável (bateria de alta tensão) |
| 40 | Lava vidros do limpa pára-brisas dianteiro |
| 41 | Máximos lado direito |
| 46 | — |
| 47 | — |
| 49 | — |
| 50 | Marcha / Arranque - Câmara traseira, módulo de alimentação de acessórios, monitor de pressão dos pneus, motores de nivelamento dos faróis |
| 51 | Marcha / Arranque para ABS/Sistema de armazenamento de energia recarregável (bateria de alta tensão) |
| 52 | Módulo de comando do motor/módulo de comando da caixa de velocidades - Marcha/ Arranque |
| 53 | Módulo do inversor de potência de tracção - Marcha/Arranque |
| 54 | Marcha/Arranque - Módulo de comando do sistema de combustível, módulo de comando do combustível, carregador de bordo |
| 16 | — |
| 18 | — |
| 19 | Vidro dianteiro eléctrico |
| 20 | — |
| 21 | Unidade de comando electrónica do sistema de travagem antibio-queio |
| 23 | Portinhola da tomada de carga |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | Motor do sistema de travagem anti-bloqueio |
| 42 | Ventilador de arrefecimento do lado direito |
| 43 | Escovas dianteiras |
| 44 | Carregador |
| 45 | — |
| 48 | Ventilador de arrefecimento do lado esquerdo |
| 1 | — |
| 2 | — |
| 3 | Bloco motopropulsor |
| 4 | Espelhos aquecidos |
| 5 | Portinhola da tomada de carga |
| 6 | — |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | — |
| 14 | Marcha / Arranque |

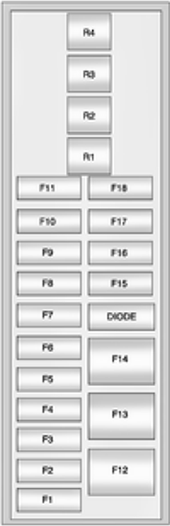

Caixa de fusíveis na bagageira

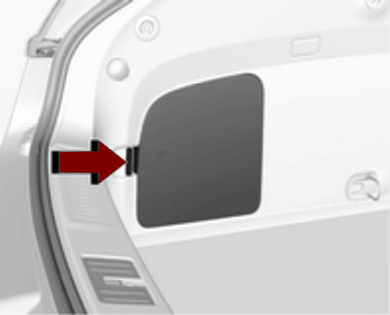

A caixa de fusíveis encontra-se do lado esquerdo da bagageira, atrás da tampa. Retirar a tampa.

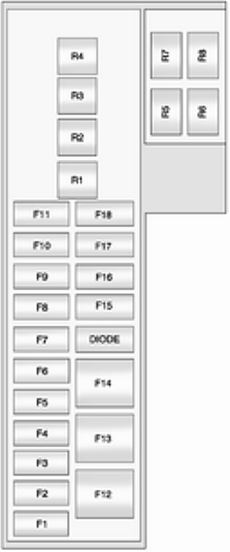

Diagrama de fusíveis
| № | Utilização |
|---|---|
| F1 | — |
| F2 | Módulo de controlo do sistema do combustível |
| F3 | Arranque passivo / MóduIo de acesso passivo |
| F4 | Bancos aquecidos |
| F5 | Interruptores da porta do condutor (espelho retrovisor exterior/abertura da portinhola de carga / Pedido de reabastecimento / lnterruptor do vidro do condutor) |
| F6 | Combustível (módulo da válvula diurna e de corte de fugas de emissões evaporativas) |
| F7 | Ventoinha de arrefecimento do módulo de alimentação de acessórios |
| F8 | Amplificador |
| F9 | Emissão de áudio digital |
| F10 | Controlo de tensão regulada / sensores de estacionamento ultra-sónicos dianteiros e traseiros |
| F11 | Buzina |
| F12 | Janelas traseiras eléctricas |
| F13 | Travão de mão eléctrico |
| F14 | Desembaciamento traseiro (Grelha superior) |
| F15 | — |
| F16 | Abertura da porta da bagageira |
| F17 | — |
| F18 | — |
| R1 | Desembaciamento traseiro (Grelha superior) |
| R2 | Abertura da porta da bagageira |
| R3 | — |
| R4 | — |
| R5 | — |
| R6 | — |
| R7 | Buzina |
| R8 | Buzina |
