Diagramas de fusíveis, localização das caixas de fusíveis para Mitsubishi i-MiEV (2010, 2011, 2012, 2013, 2014).
Substituindo fusíveis
Para evitar danos no sistema elétrico do veículo, devido a um curto-circuito ou sobrecarga, cada circuito está protegido por um fusível. As ligações dos fusíveis podem derreter, para evitar um incêndio se uma corrente elevada tentar fluir em certos sistemas elétricos.
- Antes de substituir um fusível, desligue o circuito elétrico correspondente e coloque o interruptor do motor elétrico na posição “LOCK” (trava).
- Retire o extrator de fusíveis da parte interna da tampa no compartimento de passageiros.
- Usando a tabela de capacidade de carga dos fusíveis, verifique o fusível correspondente ao problema.
- Insira um novo fusível, de mesma capacidade, encaixando-o na mesma posição na caixa de fusíveis.
São duas caixas de fusíveis no compartimento dos passageiros e no compartimento do motor.
Atenção!
- Nunca use um fusível com capacidade superior ao especificado ou qualquer outro substituto, do tipo arame, chapa de metal etc., pois isto causará sobrecarga no circuito elétrico e poderá resultar em incêndio.
- Se o fusível novo queimar em pouco tempo, leve o veículo a uma Concessionária MITSUBISHI MOTORS, para que o sistema elétrico seja verificado e reparado.
Compartimento dos passageiros

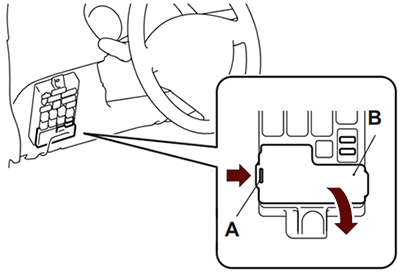

A caixa de fusíveis do compartimento de passageiros está localizada em frente ao banco do motorista, na posição mostrada na ilustração. Pressione a lingueta (A) e remova a tampa dos fusíveis (B).

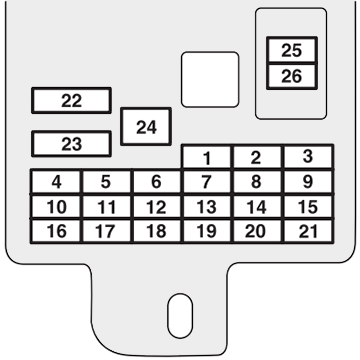

Diagrama de fusíveis
| № | A | Sistema elétrico |
|---|---|---|
| 1 | 7,5A | Lanternas traseiras (lado esquerdo) |
| 2 | 15A | Acendedor de cigarro / Tomada de acessórios |
| 3 | - | - |
| 4 | 7,5A | Motor de partida |
| 5 | 20A | Amplificador sistema de áudio |
| 6 | - | - |
| 7 | 7,5A | Lanternas traseiras (lado direito) |
| 8 | 7,5A | Espelhos retrovisores externos |
| 9 | 7,5A | Unidade de controle (motor elétrico) |
| 10 | 7,5A | Unidade de controle |
| 11 | 10A | Luz de neblina traseira |
| 12 | 15A | Travamento central das portas |
| 13 | 10A | Luz de teto |
| 14 | 15A | Limpador do vidro traseiro |
| 15 | 7,5A | Medidores |
| 16 | 7,5A | Relé |
| 17 | 20A | Banco com aquecimento |
| 18 | 10A | Opcional |
| 19 | 7,5A | Retrovisor externo aquecido |
| 20 | 20A | Limpadores do para-brisa |
| 21 | 7,5A | Luzes de ré |
| 22 | 30A | Desembaçador |
| 23 | 30A | Aquecedor |
| 24 | 30A | Bateria auxiliar |
| 25 | 10A | Rádio |
| 26 | 15A | Unidade controlada eletronicamente |
Compartimento do motor

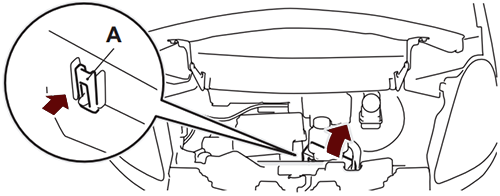

No compartimento do motor, a caixa de fusíveis está localizada na posição mostrada na ilustração. Pressione a lingueta (A) e remova a tampa.

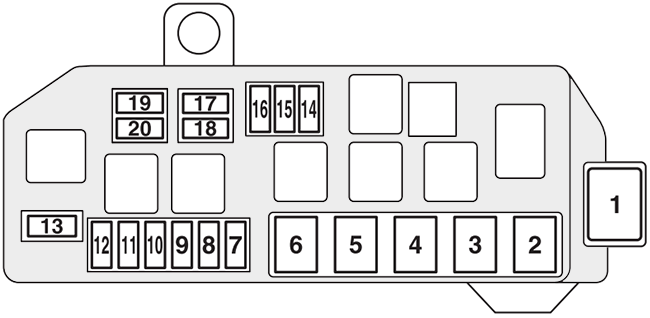

Diagrama de fusíveis
| № | A | Sistema elétrico |
|---|---|---|
| 1 | - | - |
| 2 | 30A | Bateria auxiliar |
| 3 | 40A | Interruptor do motor elétrico |
| 4 | 40A | Motor da ventoinha do radiador |
| 5 | 40A | Controle dos vidros elétricos |
| 6 | 30A | Bomba de vácuo do freio elétrico |
| 7 | 15A | Cotrole da unidade do motor elétrico |
| 8 | 15A | Luzes de freio |
| 9 | 15A | Faróis de neblina dianteiros |
| 10 | 15A | Bomba de água (motor elétrico) |
| 11 | 10A | Carga |
| 12 | 10A | Luzes indicadoras de advertência |
| 13 | 10A | Buzina |
| 14 | 10A | Luz de rodagem diurna |
| 15 | 15A | Motor da ventoinha de arrefecimento da bateria de tração |
| 16 | 10A | Bomba de água (ar condicionado) |
| 17 | 20A | Farol baixo (direito) |
| 18 | 20A | Farol baixo (esquerdo) |
| 19 | 10A | Farol alto (direito) |
| 20 | 10A | Farol alto (esquerdo) |
