Diagramas de fusíveis, localização das caixas de fusíveis para Mazda MX-5 Miata (ND; 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023).
Substituindo fusíveis
O sistema elétrico do seu veículo está protegido por fusíveis. Se alguma luz, acessório ou controlo não funcionar, inspecione o fusível do circuito correspondente. Se um fusível estiver queimado, o elemento interior terá fundido.
Atenção!
Substitua sempre um fusível por um fusível genuíno Mazda ou equivalente com o mesmo calibre. Caso contrário, poderá danificar o sistema elétrico.
Compartimento dos passageiros
Se o sistema elétrico não funcionar, inspecione primeiro os fusíveis do lado esquerdo do veículo.

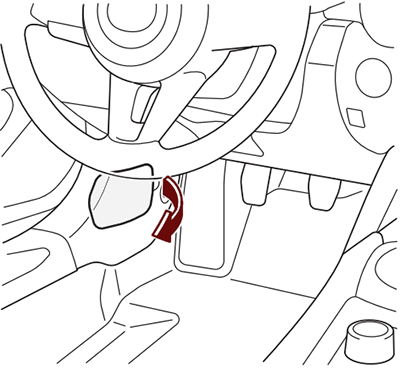

Abra a tampa do painel de fusíveis.

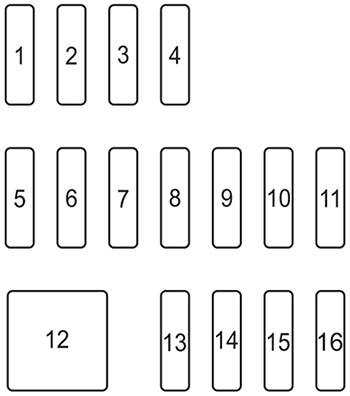

Diagrama de fusíveis
| № | FUSÍVEL | A | COMPONENTE PROTEGIDO |
|---|---|---|---|
| 1 | RHT R | 30A | 2017-2023: Teto rígido retrátil (lado direito) |
| 2 | RHT L | 30A | 2017-2023: Teto rígido retrátil (lado esquerdo) |
| 3 | — | — | — |
| 4 | ENGINE6 | 10A | — |
| 5 | F.OUTLET | 15A | Tomadas de acessórios |
| 6 | — | — | — |
| 7 | AT IND | 7,5A | Indicador de velocidade AT |
| 8 | MIRROR | 7,5A | Espelhos retrovisores exteriores elétricos |
| 9 | R_DECK R | 30A | 2017-2023: Teto rígido retrátil (lado direito) |
| 10 | R_DECK L | 30A | 2017-2023: Teto rígido retrátil (lado esquerdo) |
| 11 | F.WASHER | 15A | Lava para-brisas |
| 12 | P.WINDOW | 30A | Vidros elétricos |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15A | Bloqueio eletrónico da direção |
| 15 | SEAT WARM | 20A | Aquecedor do banco |
| 16 | M.DEF | 7,5A | Desembaciador dos espelhos retrovisores exteriores |
Compartimento do motor
Se os faróis ou outros componentes elétricos não funcionarem e os fusíveis no habitáculo estiverem em boas condições, inspecione o bloco de fusíveis no compartimento do motor. Se um fusível estiver fundido, terá que ser substituído.

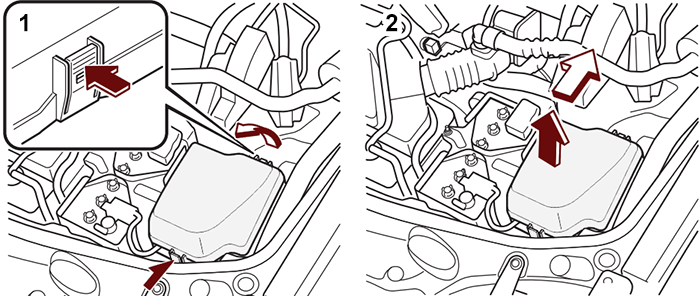

- Liberte o trinco traseiro pressionando a patilha dianteira com os seus dedos. Desencaixe a patilha dianteira enquanto levanta ligeiramente a frente da tampa.
- Remova a tampa enquanto a levanta e a desliza para trás.
Não substitua fusível principal pelos seus próprios meios. Consulte um Reparador Autorizado Mazda para efectuar a substituição. É perigoso substituir o fusível MAIN pelos seus próprios meios devido ao calibre elevado do fusível. A substituição incorrecta poderá causar um choque eléctrico ou um curto-circuito e originar um incêndio.

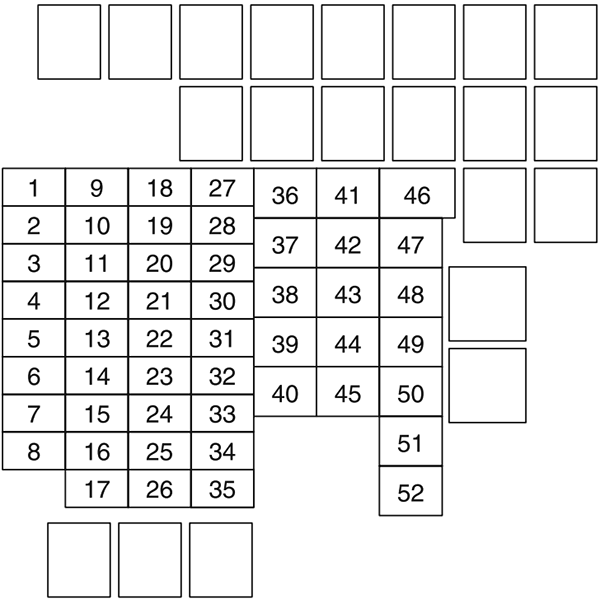

Diagrama de fusíveis
| № | FUSÍVEL | A | COMPONENTE PROTEGIDO |
|---|---|---|---|
| 1 | ENG IG3 | 5A | — |
| 2 | ENG IG2 | 5A | — |
| 3 | HORN2 | 7,5A | Buzina |
| 4 | C/U IG1 | 15A | Para proteção de vários circuitos |
| 5 | ENG IG1 | 7,5A | Sistema de controlo do motor |
| 6 | — | — | — |
| 7 | INTERIOR | 15A | Luzes do habitáculo |
| 8 | ENG+B | 7,5A | Sistema de controlo do motor |
| 9 | AUDIO2 | 15A | Sistema de áudio |
| 10 | METER1 | 10A | Painel de instrumentos |
| 11 | SRS1 | 7,5A | Airbag |
| 12 | — | — | — |
| 13 | RADIO | 7,5A | Sistema de áudio |
| 14 | ENGINE3 | 20A | 2015-2017: Sistema de controlo do motor |
| 15 | ENGINE1 | 10A | Sistema de controlo do motor |
| 16 | ENGINE2 | 15A | Sistema de controlo do motor |
| 17 | AUDIO1 | 25A | Sistema de áudio |
| 18 | A/C MAG | 7,5A | Ar condicionado |
| 19 | AT PUMP H/L HI | 20A | Sistema de controlo da transmissão |
| 20 | AT | 15A | Sistema de controlo da transmissão |
| 21 | D LOCK | 25A | Fecho central das portas |
| 22 | H/L RH | 20A | Farol (Direito) |
| 23 | ENG+B2 | 7,5A | Sistema de controlo do motor |
| 24 | TAIL | 20A | Luzes de presença traseiras, luzes da matrícula, Luzes de presença |
| 25 | DRL | 15A | — |
| 26 | ROOM | 25A | Luzes do habitáculo |
| 27 | FOG | 15A | — |
| 28 | H/CLEAN | 20A | Lava-faróis |
| 29 | STOP | 10A | Luzes de stop, Luz de nevoeiro traseira |
| 30 | HORN | 15A | Buzina |
| 31 | H/L LH | 20A | Farol (Esquerdo) |
| 32 | ABS/DSC S | 30A | ABS, Sistema de controlo dinâmico de estabilidade |
| 33 | HAZARD | 15A | Luzes de emergência, Luzes de mudança de direção |
| 34 | FUEL PUMP | 15A | Sistema de combustível |
| 35 | ENG+B3 | 5A | — |
| 36 | WIPER | 20A | Limpa para-brisas |
| 37 | CABIN+B | 50A | Para proteção de vários circuitos |
| 38 | — | — | — |
| 39 | ENG SUB | 30A | 2018-2023: Sistema de controlo do motor |
| 40 | ABS/DSC M | 50A | ABS, Sistema de controlo dinâmico de estabilidade |
| 41 | EVVT A/R PUMP | 20A | Sistema de controlo do motor |
| 42 | EVPS | 30A | Sistema de controlo de travagem |
| 43 | FAN1 | 30A | Ventoinha de arrefecimento |
| 44 | FAN2 | 40A | — |
| 45 | ENG.MAIN | 40A | Sistema de controlo do motor |
| 46 | EPS | 60A | Sistema da direção assistida |
| 47 | DEFOG | 30A | Desembaciador do vidro traseiro |
| 48 | IG2 | 30A | Para proteção de vários circuitos |
| 49 | INJETOR | 30A | 2015-2017: Sistema de controlo do motor |
| 50 | HEATER | 40A | Ar condicionado |
| 51 | — | — | — |
| 52 | ENGINE4 | 20A | 2018-2023: Sistema de controlo do motor |
