Diagramas de fusíveis, localização das caixas de fusíveis para Mazda 3 / Mazda3 (BM/BN; 2014, 2015, 2016, 2017, 2018).
Substituindo fusíveis
O sistema elétrico do seu veículo está protegido por fusíveis. Se alguma luz, acessório ou controlo não funcionar, inspecione o fusível do circuito correspondente. Se um fusível estiver queimado, o elemento interior terá fundido.
Atenção!
- Substitua sempre um fusível por um fusível genuíno Mazda ou equivalente com o mesmo calibre. Caso contrário, poderá danificar o sistema elétrico.
- Se o fusível do mesmo circuito fundir novamente, evite utilizar o sistema correspondente e consulte um reparador qualificado o mais cedo possível, recomendamos um Reparador Autorizado Mazda.
Compartimento dos passageiros
Se o sistema elétrico não funcionar, inspecione primeiro os fusíveis do lado esquerdo do veículo.

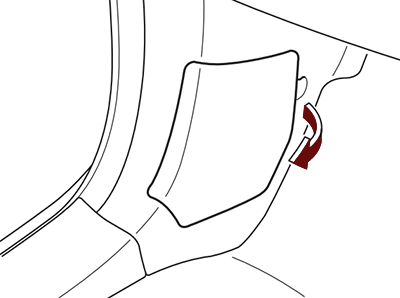

Abra a tampa do painel de fusíveis.

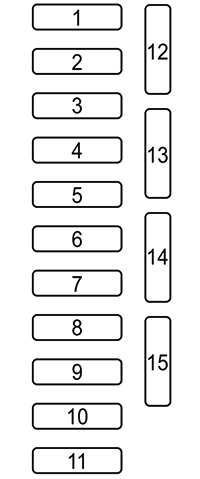

Diagrama de fusíveis
| № | Nome | A | COMPONENTE PROTEGIDO |
|---|---|---|---|
| 1 | P.WINDOW3 P.SEAT D | 30A | Banco de regulação elétrica |
| 2 | D.LOCK | 25A | Fecho central das portas |
| 3 | P.WINDOW2 | 25A | Vidros elétricos |
| 4 | SEAT WARM | 20A | Aquecedor do banco |
| 5 | R.OUTLET3 | 15A | — |
| 6 | SRS2/ESCL | 15A | Bloqueio eletrónico da direção |
| 7 | SUNROOF | 10A | Teto de abrir |
| 8 | M.DEF | 7,5A | Desembaciador dos espelhos retrovisores exteriores |
| 9 | R.OUTLET1 | 15A | Tomadas de acessórios |
| 10 | MIRROR | 7,5A | Espelhos retrovisores exteriores elétricos |
| 11 | F.OUTLET | 15A | Tomadas de acessórios |
| 12 | ABS IG AT IND | 7,5A | Indicador de velocidade AT |
| 13 | SRS1 | 7,5A | — |
| 14 | METER1 | 10A | — |
| 15 | C/U IG1 | 15A | — |
Compartimento do motor

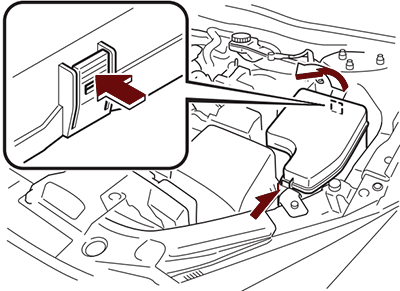

Se os faróis ou outros componentes elétricos não funcionarem e os fusíveis no habitáculo estiverem em boas condições, inspecione o bloco de fusíveis no compartimento do motor. Se um fusível estiver fundido, terá que ser substituído.
Não substitua o fusível principal e o fusível do sistema multiplex pelos seus próprios meios. Consulte um Reparador Autorizado Mazda para efetuar a substituição. É perigoso substituir estes fusíveis por si mesmo, pois são fusíveis com correntes elevadas. A substituição incorreta poderá causar um choque elétrico ou um curto-circuito e originar um incêndio.

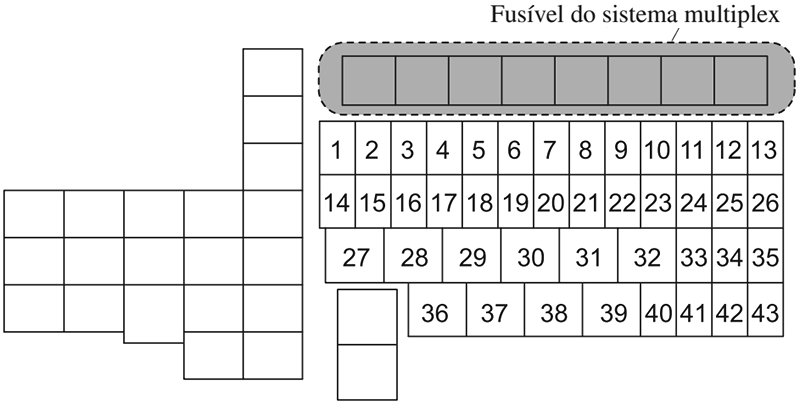

Diagrama de fusíveis
| № | Nome | A | COMPONENTE PROTEGIDO |
|---|---|---|---|
| 1 | FOG | 15A | Luzes de nevoeiro dianteiras |
| 2 | H/L HI | 20A | Luzes de máximos |
| 3 | H/CLEAN | 20A | Lava-faróis |
| 4 | STOP | 10A | Luzes de stop, Luz de nevoeiro traseira |
| 5 | ROOM | 15A | Luzes do habitáculo |
| 6 | ENG+B | 7,5A | Sistema de controlo do motor |
| 7 | FUEL WARM | 15A | Aquecedor de combustível |
| 8 | HAZARD | 25A | Luzes de emergência, Luzes de mudança de direção |
| 9 | ABS/DSCS | 30A | ABS, Sistema de controlo dinâmico de estabilidade |
| 10 | METER2 | 7,5A | 2014-2015: Painel de instrumentos |
| 11 | AUDIO2 | 7,5A | Sistema de áudio |
| 12 | BOSE | 25A | Modelo equipado com sistema de áudio Bose |
| 13 | AUDIO1 | 15A | Sistema de áudio |
| 14 | FUEL PUMP | 15A | Sistema de combustível |
| 15 | HID R DRL | 15A | Farol (Direita) (Com faróis LED/Xénon) |
| 16 | AT PUMP | 15A | Sistema de controlo da transmissão |
| 17 | HORN | 15A | Buzina |
| 18 | TAIL | 15A | Luzes de presença traseiras, luzes da matrícula, Luzes de presença |
| 19 | CNG / ST HEATER | 15A | 2016-2018: Volante aquecido |
| 20 | AT | 15A | Sistema de controlo da transmissão |
| 21 | R.WIPER | 15A | Limpa-vidro traseiro |
| 22 | A/C | 7,5A | Ar condicionado |
| 23 | ENGINE3 | 15A | Sistema de controlo do motor |
| 24 | ENGINE2 | 15A | Sistema de controlo do motor |
| 25 | ENGINE1 | 15A | Sistema de controlo do motor |
| 26 | GLOW SIG | 5A | Sistema de controlo do motor |
| 27 | EVVT | 20A | Sistema de controlo do motor |
| 28 | WIPER | 20A | Limpa e lava para-brisas |
| 29 | DCDC REG | 30A | Para proteção de vários circuitos |
| 30 | EPB L FUEL.P2 | 30A | 2016-2018: Travão de estacionamento elétrico (Esquerda) |
| 31 | ADD FAN DE | 40A | Ventoinha de arrefecimento |
| 32 | P.WINDOW1 | 30A | Vidros elétricos |
| 33 | H/L LOW R | 15A | Luz de médios (Direita) (Com faróis de halogéneo) |
| 34 | H/L LOW L HID L | 15A | Farol (Esquerda) (Com faróis LED/Xénon) Luz de médios (Esquerda) (Com faróis de halogéneo) |
| 35 | METER1 | 10A | Painel de instrumentos |
| 36 | IG2 | 30A | Para proteção de vários circuitos |
| 37 | EPB R LPG | 30A | 2016-2018: Travão de estacionamento elétrico (Direita) |
| 38 | FUEL.P3 FAN DE | 40A | 2014-2015: Ventoinha de arrefecimento 2016-2018: Sistema de combustível |
| 39 | DCDC DE | 40A | Para proteção de vários circuitos |
| 40 | SRS1 | 7,5A | Airbag |
| 41 | ENGINE. IG1 | 15A | Sistema de controlo do motor |
| 42 | C/U IG1 | 15A | Para proteção de vários circuitos |
| 43 | METER3 | 10A | 2016-2018: Painel de instrumentos |
