Diagramas de fusíveis, localização das caixas de fusíveis para Land Rover Range Rover Evoque (L538; 2016, 2017, 2018, 2019).
Substituindo fusíveis
Um fio partido na parte interna do fusível significa que ele queimou e precisa ser substituído.
Atenção!
- Sempre desligue o sistema de ignição e o circuito elétrico afetado, antes de substituir um fusível.
- Coloque fusíveis de reposição aprovados com a mesma classificação e tipo ou fusíveis que correspondam às especificações. Usar um fusível incorreto pode resultar em danos ao sistema elétrico do veículo e em incêndio.
Compartimento dos passageiros

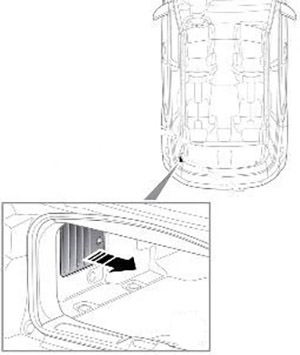

- Caixa de fusíveis do compartimento do passageiro (superior): abra o porta-luvas. Remova o painel do forro do porta-luvas. Uma etiqueta no painel mostra os circuitos protegidos e os locais dos fusíveis.
- Caixa de fusíveis do compartimento de passageiros (inferior): remova o painel de acesso inferior.

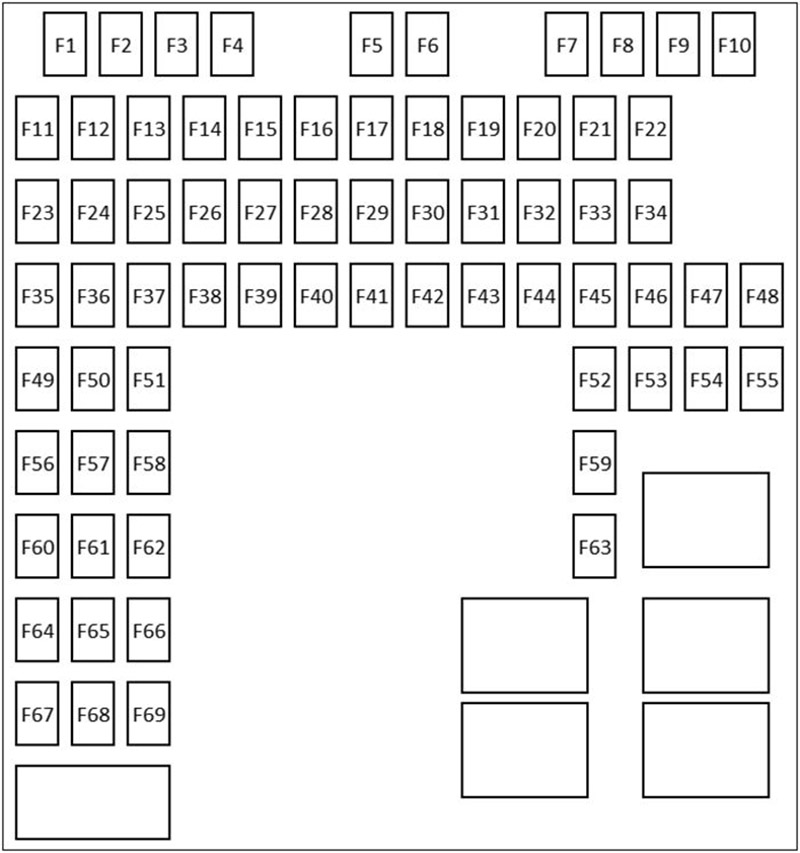

Diagrama de fusíveis
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | 5 | Receptor da chave inteligente. Sensor de alarme. Sistema de Monitoramento de Pressão dos Pneus (TPMS). |
| 2 | - | - |
| 3 | 10 | Faróis de neblina dianteiros. |
| 4 | - | - |
| 5 | 5 | Sistema Antibloqueio de Freio (ABS). |
| 6 | 5 | Dinâmica adaptativa. Diferencial elétrico. |
| 7 | - | - |
| 8 | 25 | 2016: Módulo da porta do passageiro dianteiro. 2017-2019:Módulo da porta do passageiro. |
| 9 | - | - |
| 10 | 5 | Lavador aquecido. |
| 11 | 10 | Luzes de marcha à ré do trailer. |
| 12 | 5 | Luzes de marcha à ré. |
| 13 | - | - |
| 14 | 5 | Interruptor do pedal de freio. |
| 15 | 30 | Desembaçador traseiro. |
| 16 | 5 | Controle de direção. |
| 17 | 5 | Sistema sem chave. |
| 18 | 5 | Arrefecimento do motor. |
| 19 | 5 | Sistema de gerenciamento do motor. |
| 20 | 5 | Piloto automático adaptativo. |
| 21 | 5 | 2016: Aquecedor PTC. Interruptores do console central. Interruptores de painéis. 2017-2019:Interruptores do console central. Interruptores do painel externo. |
| 22 | 5 | Transmissão automática. |
| 23 | - | - |
| 24 | 5 | Lanterna de neblina traseira direita. |
| 25 | 5 | Lanterna de neblina traseira esquerda. |
| 26 | - | - |
| 27 | 10 | Faróis de neblina do trailer. |
| 28 | - | - |
| 29 | - | - |
| 30 | - | - |
| 31 | 5 | Sensor de chuva. Interruptor da lâmpada. Gerenciamento de energia elétrica. Sensor de umidade. |
| 32 | 25 | Módulo da porta do motorista. |
| 33 | - | - |
| 34 | 10 | Tampa de combustível. |
| 35 | - | - |
| 36 | 5 | 2016-2017: Sonda de backup da bateria. 2019 :Dispositivo sonoro reserva da bateria. |
| 37 | 20 | Sistema sem chave. |
| 38 | 15 | Lavador do para-brisa. |
| 39 | 25 | Módulo da porta traseira esquerda. |
| 40 | 5 | Interruptor do vidro da porta do motorista. |
| 41 | 5 | Módulo do gateway. |
| 42 | 30 | Assento do motorista. |
| 43 | 15 | Lavador do vidro traseiro. |
| 44 | 25 | Módulo da porta traseira direita. |
| 45 | 30 | Assento do passageiro dianteiro. |
| 46 | - | - |
| 47 | 20 | Veneziana. |
| 48 | 15 | Alimentação do conector do trailer. |
| 49 | - | - |
| 50 | - | - |
| 51 | 5 | Interruptores do volante. |
| 52 | 20 | Acendedor de cigarros. |
| 53 | 20 | Tomada de alimentação de acessórios no porta-objetos. |
| 54 | - | - |
| 55 | 20 | Tomada de alimentação de acessórios no console traseiro. |
| 56 | 10 | Sistema de Segurança Complementar (SRS). |
| 57 | 10 | Luzes internas. |
| 58 | - | - |
| 59 | - | - |
| 60 | 5 | Sensor de ocupação. Lâmpada indicadora de status do airbag. |
| 61 | 5 | Partida do motor. |
| 62 | - | - |
| 63 | 20 | Tomada de alimentação de acessórios do porta-malas. |
| 64 | - | - |
| 65 | - | - |
| 66 | 5 | Diagnóstico. |
| 67 | 15 | Trailer. |
| 68 | - | - |
| 69 | 15 | Transmissão automática. |
Compartimento do motor

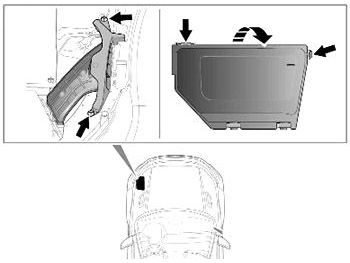

Caixa de fusíveis do compartimento do motor: remova as 2 fixações de plástico prendendo o tubo da caixa de ar. Puxe o tubo da caixa de ar voltado para cima para liberá-lo da caixa de ar. Solte as abas prendendo a tampa da caixa de fusíveis.

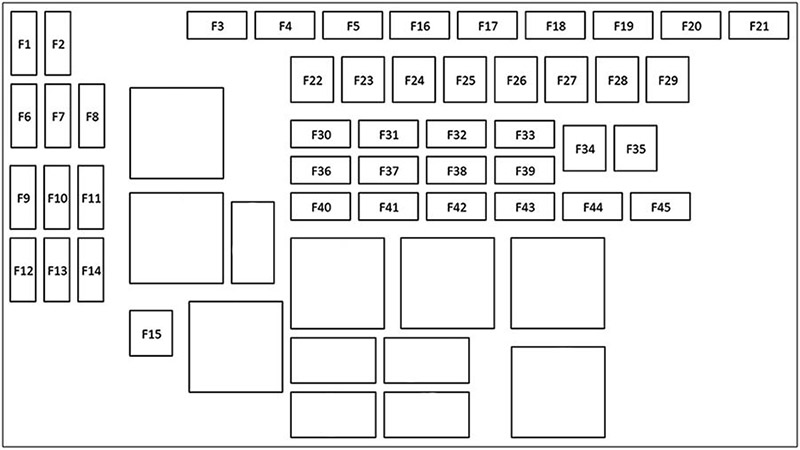

Diagrama de fusíveis
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | 30 ou 5 | 2017-2019: Sistema de gerenciamento do motor. |
| 2 | 5 | Gerenciamento de energia elétrica (somente diesel). Sistema de gerenciamento do motor (somente gasolina). |
| 3 | 80 | Controle de direção. |
| 4 | 60 | Velas de ignição (somente diesel). |
| 5 | 100 ou 80 | Arrefecimento do motor. |
| 6 | 15 | Sistema de gerenciamento do motor. |
| 10 | Sistema de gerenciamento do motor (somente diesel). | |
| 7 | 15 | Sistema de gerenciamento do motor. |
| 8 | 15 ou 20 | Sistema de gerenciamento do motor. |
| 9 | 10 | Sistema de gerenciamento do motor. |
| 10 | - | - |
| 11 | 10 | Sistema de gerenciamento do motor. |
| 12 | 10 ou 15 | Sistema de gerenciamento do motor. |
| 13 | - | - |
| 14 | 10 ou 15 | Sistema de gerenciamento do motor (somente diesel). |
| 10 ou 15 | Arrefecimento do motor (somente gasolina). | |
| 15 | 40 | Sistema de gerenciamento do motor. |
| 16 | 100 | Aquecedor auxiliar. |
| 17 | 60 | Caixa de fusíveis do compartimento do passageiro. |
| 18 | 60 | Caixa de fusíveis do compartimento do passageiro. |
| 19 | 60 | Caixa de fusíveis do porta-malas. |
| 20 | 60 | Caixa de fusíveis do porta-malas. |
| 21 | 60 | Gerenciamento de energia elétrica. |
| 22 | 30 | Limpadores de para-brisa. |
| 23 | 40 | Caixa de fusíveis do compartimento do passageiro. |
| 24 | 40 | Motor de partida (apenas diesel automático e gasolina). |
| 25 | 40 | Sistema de Freio Antibloqueio (ABS). |
| 26 | 40 | Sistema de Freio Antibloqueio (ABS). |
| 27 | 40 | Caixa de fusíveis do compartimento do passageiro. |
| 28 | 40 | Motor do ventilador do aquecedor. |
| 29 | 30 | Freio elétrico do reboque (Austrália). |
| 30 | 15 | Lava-faróis. |
| 31 | 15 | Buzinas. |
| 32 | 10 | Ar-condicionado (A/C). |
| 33 | 5 | Buzina. Desembaçador dianteiro. Bomba de combustível. |
| 34 | 40 | Desembaçador dianteiro do lado esquerdo. |
| 35 | 40 | Desembaçador dianteiro do lado direito. |
| 36 | 5 | Sistema de gerenciamento do motor. A/C. |
| 37 | 25 | Bomba de combustível. |
| 38 | 20 | Faróis LED. |
| 39 | 20 | Faróis LED. |
| 40 | 5 | Faróis de iluminação de curvas do lado direito. |
| 41 | 5 | Faróis de iluminação de curvas do lado esquerdo. |
| 42 | 5 | Nivelamento dos faróis. |
| 43 | - | - |
| 44 | 10 | Volante aquecido. |
| 45 | 5 | Volante. |
Compartimento de bagagem
Somente veículos de 5 portas e Coupé
Caixas de fusíveis do porta-malas

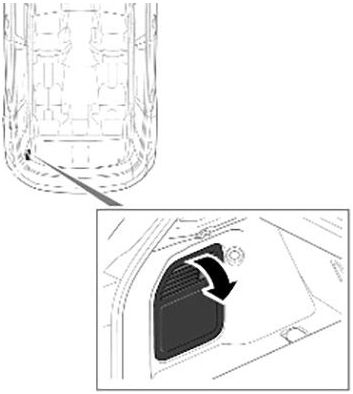

Caixas de fusíveis do (superior e inferior): remova o painel do lado esquerdo do porta-malas. Uma etiqueta no painel mostra os circuitos protegidos e os locais dos fusíveis.

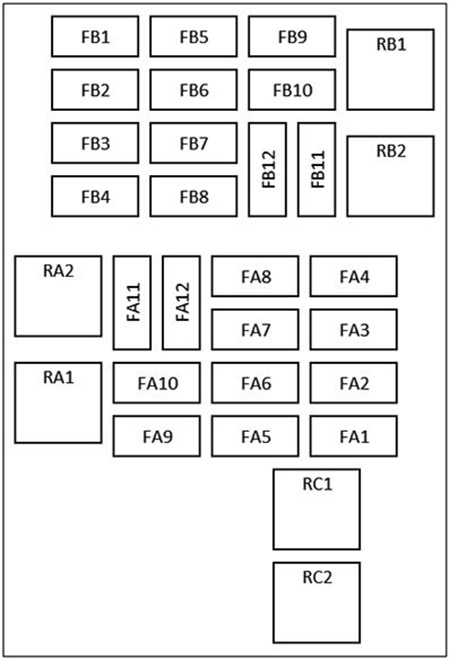

| № | A | Circuitos protegidos |
|---|---|---|
| FA1 | 30 | Sistemas de Tração nas 4 Rodas (4WD). |
| FA2 | 15 | Limpador traseiro. |
| FA3 | 5 | Sistemas 4WD. |
| FA4 | 10 | Telemática. |
| FA5 | 20 | Assento aquecido ou com controle de temperatura do motorista. |
| FA6 | 20 | Assento aquecido ou com controle de temperatura do passageiro dianteiro. |
| FA7 | 5 | Sensor de travessia. |
| FA8 | 5 | 2016: Retrovisor traseiro. Farol alto automático (AHB). 2017-2019: Retrovisor traseiro. Sistema de Faróis Adaptativos Automático (AHBA). |
| FA9 | 20 | Assento traseiro aquecido do lado esquerdo. |
| FA10 | 20 | Assento traseiro aquecido do lado direito. |
| FA11 | 40 | Bomba de combustível. |
| FA12 | 25 | Acionamento elétrico da tampa traseira. |
| FB1 | - | - |
| FB2 | 5 | Controle adaptável do percurso. |
| FB3 | 10 | Painel de instrumentos. |
| FB4 | 5 | Módulo do gateway. |
| FB5 | 30 | Suspensão adaptativa. |
| FB6 | 25 | 2016: Acionamento elétrico da tampa traseira. 2017-2019: Bomba de combustível. |
| FB7 | 5 | Aquecedor auxiliar. |
| FB8 | 15 | Interruptores dos assentos do motorista e do passageiro. |
| FB9 | 10 | Head-Up Display (HUD). |
| FB10 | 10 | Monitor de ponto cego |
| FB11 | 40 | Amplificador de áudio. |
| FB12 | 20 | Amplificador de áudio. |
Caixa de fusíveis embaixo do piso

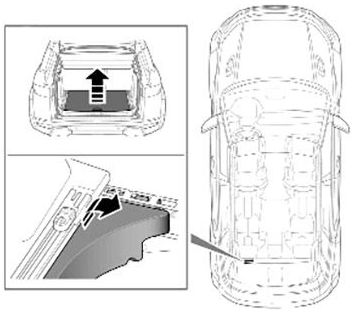

Levante o piso do porta-malas. Remova a roda sobressalente o compartimento do kit de reparos de pneu. Os números as posições dos fusíveis são exibidas na caixa de fusíveis.

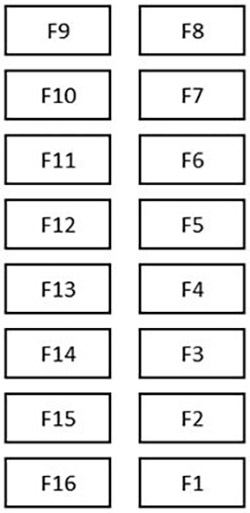

| № | A | Circuitos protegidos |
|---|---|---|
| 1 | 15 | Touchscreen. Painel de controle integrado frontal. |
| 2 | 10 | Amplificador de áudio. |
| 3 | 10 | Gesto da tampa traseira. |
| 4 | 10 | Navegação. Telefone. |
| 5 | 15 | Unidade principal de áudio. |
| 6 | 15 | Painel de entrada e saída de áudio / vídeo. |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | 15 | Painéis de controle integrado dianteiro e traseiro - aquecimento e ventilação. |
| 16 | 20 | Aquecedor auxiliar. |
Somente veículos conversíveis
Caixas de fusíveis do porta-malas
Caixas de fusíveis do porta-malas (superior e inferior): remova o painel do lado esquerdo do porta-malas. Uma etiqueta no painel mostra os circuitos protegidos e os locais dos fusíveis.
| № | A | Circuitos protegidos |
|---|---|---|
| FA1 | 5 | Controle Dinâmico de Estabilidade (DSC). |
| FA2 | 30 | DSC. |
| FA3 | - | - |
| FA4 | 15 | Teto conversível - trava. |
| FA5 | - | - |
| FA6 | 15 | Teto conversível - trava dianteira. |
| FA7 | 10 | Telemática. |
| FA8 | - | - |
| FA9 | 30 | Sistemas de Tração nas 4 Rodas (4WD). |
| FA10 | - | - |
| FA11 | 25 | Assento do motorista aquecido / com controle de temperatura. |
| FA12 | 5 | Sensor de travessia. |
| FA13 | 25 | Assento aquecido / com controle de temperatura do passageiro dianteiro. |
| FA14 | - | - |
| FA15 | 25 | Sistema de combustível. |
| FA16 | 10 | Monitor de ponto cego Sistema de Faróis Adaptativos Automático (AHBA). Câmera de ré |
| FA17 | 2 | Leitor de pedágio na estrada. |
| FA18 | 5 | Retrovisor interior. AHBA. Câmera de ré. |
| FA19 | - | - |
| FA20 | 15 | Assentos elétricos. |
| FA21 | - | - |
| FA22 | - | - |
| FA23 | 5 | Controle adaptável do percurso. |
| FA24 | - | - |
| FA25 | - | - |
| FA26 | 10 | Módulo do gateway. |
| FA27 | 10 | Painel de instrumentos. |
| FA28 | 10 | Head-Up Display (HUD). |
| FA29 | - | - |
| FA30 | 5 | Teto conversível - descimento da janela lateral. |
| FB1 | 15 | Touchscreen. Painel de controle integrado frontal. |
| FB2 | 10 | Amplificador de áudio. |
| FB3 | 10 | Sistemas de entretenimento. |
| FB4 | 10 | Navegação. Rádio DAB. Painel de entrada e saída de áudio / vídeo. |
| FB5 | 15 | Unidade principal de áudio. |
| FB6 | 15 | Painel de entrada e saída de áudio / vídeo. |
| FB7 | - | - |
| FB8 | - | - |
| FB9 | - | - |
| FB10 | - | - |
| FB11 | - | - |
| FB12 | - | - |
| FB13 | - | - |
| FB14 | - | - |
| FB15 | 15 | Aquecimento e ventilação. |
| FB16 | 20 | Aquecedor auxiliar. |
