Diagramas de fusíveis, localização das caixas de fusíveis para Land Rover Discovery Sport (L550; 2020, 2021, 2022, 2023,2024).
Substituindo fusíveis
Se um sistema elétrico parou de funcionar, a causa pode ser um fusível queimado. A maneira mais fácil de verificar se um fusível está queimado é removendo-o. Verifique se há uma ruptura no fio no interior do fusível. Se o fio no interior do fusível estiver rompido, o fusível está queimado e precisa ser substituído.
Atenção!
- Sempre desligue o sistema de ignição e o circuito elétrico afetado, antes de substituir um fusível. Se isso não for feito, pode resultar em danos ao veículo.
- Coloque fusíveis de reposição aprovados com a mesma classificação e tipo ou fusíveis que correspondam às especificações. Utilizar um fusível incorreto pode resultar em danos ao sistema elétrico do veículo e em incêndio.

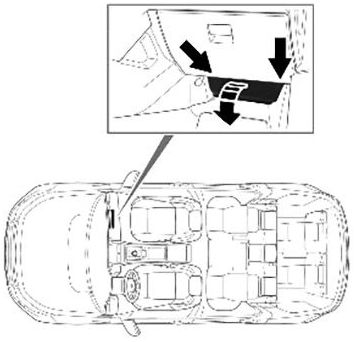

Compartimento dos passageiros
Remova o painel de acesso inferior.

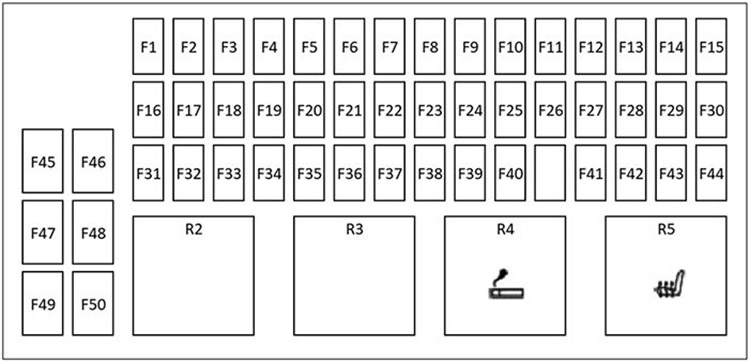

Diagrama de fusíveis
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | 30 | 2020-2023: Assento do passageiro dianteiro. 2024: Assento dianteiro do lado esquerdo. |
| 2 | 30 | 2020-2023: Assento do motorista. 2024: Assento dianteiro do lado direito. |
| 3 | 25 | 2020-2023: Módulo da porta do passageiro. 2024: Módulo da porta do passageiro dianteiro. |
| 4 | 25 | Módulo da porta do motorista. |
| 5 | 5 | Sistema de entrada keyless. |
| 6 | - | - |
| 7 | - | - |
| 8 | 5 | Somente Veículos Híbridos Plug-in: Caixa de Junção de PHEV. |
| 9 | 5 | 2020: Sistema de Monitoramento de Pressão dos Pneus (TPMS). 2021-2024: Receptor de radiofrequência (RF). Sensores de movimentação no interior. |
| 10 | 5 | Dispositivo sonoro reserva da bateria. |
| 11 | 5 | Painel de instrumentos. |
| 12 | 20 | 2020: Sistema de combustível. 2021-2023: Sistema do aquecedor do queimador de combustível. 2024: Aquecedor auxiliar. |
| 13 | 5 | Tomada de diagnóstico. |
| 14 | 5 | Imobilizador do veículo. |
| 15 | 5 | Interruptores do volante. |
| 16 | 20 | Sistema de entrada keyless. |
| 17 | 5 | Interruptor do pedal de freio. |
| 18 | 20 | Persiana do teto. |
| 19 | 20 | 2020-2023: Assento aquecido ou com controle de temperatura do passageiro dianteiro. 2024: Assento dianteiro do lado esquerdo aquecido ou com controle de temperatura. |
| 20 | 5 | 2020-2023: Retrovisor Câmera. 2024: Retrovisor ClearSight. Câmera. |
| 21 | 5 | Monitor de ponto cego. |
| 22 | 5 | Câmera. |
| 23 | 10 | Módulo do Head-Up Display (HUD). |
| 24 | 10 | 2020-2023: 2024: Head-Up Display (HUD). |
| 25 | 10 | 2020: 2022-2023: 2024: Painel de instrumentos. |
| 26 | 20 | 2020-2023: 2024: Tomada auxiliar. |
| 27 | 5 | 2020-2023: 2024: Tomadas USB dianteiras. Piloto automático adaptativo. |
| 28 | 10 | 2020-2023: Head-up Display e ventilador. |
| 20 | 2024: Head-Up Display (HUD). Ventilador. | |
| 29 | 5 | Piloto automático adaptativo. |
| 30 | 20 | 2020-2023: Assento do motorista aquecido e com controle de temperatura. 2024: Assento dianteiro do lado direito aquecido ou com controle de temperatura. |
| 31 | 5 | 2020: Ionizador de ar. Sistema de frenagem. 2021-2023: Alimentação da ignição. 2024: Controle de Descida de Ladeiras (HDC). Ionizador. |
| 32 | 5 | 2020-2023: 2024: Sensor de ocupação. Tampa traseira acionada por gesto. |
| 33 | 10 | 2020: Amplificador de áudio portátil traseiro. 2024: Unidade de interface portátil. |
| 34 | - | 2020: Sistema de infoentretenimento. 2022-2023: Assentos traseiros dobráveis. |
| 35 | 15 | Sistema de infoentretenimento. |
| 36 | 10 | Saída de vídeo e áudio. |
| 37 | 15 | Interruptores de assento e memória. |
| 38 | 20 | 2020: Tomada auxiliar do porta-objetos. 2023-2024: Tomada auxiliar. |
| 39 | 5 | 2020-2023: Retrovisor eletrocrômico. 2024: Retrovisor ClearSight. |
| 40 | - | - |
| 41 | 10 | Volante aquecido. |
| 42 | 5 | Volante. |
| 43 | 20 | 2020-2023: Sistema de aquecimento e ventilação. 2024: Sistema de aquecimento e ventilação. Módulo de controle da carroceria. |
| 44 | - | - |
| 45 | 40 | Módulo de controle da carroceria. |
| 46 | 2 | Pedágio eletrônico para tarifação rodoviária em Singapura (somente veículos RHD) |
| 47 | 40 | Módulo de controle da carroceria. |
| 48 | - | - |
| 49 | 40 | Amplificador do sistema de infoentretenimento. |
| 50 | 20 | Módulo do amplificador |

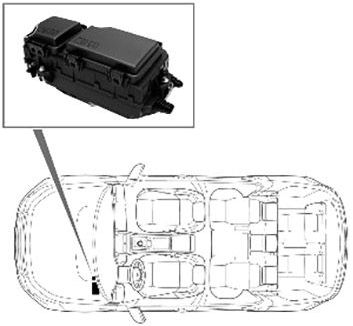

Compartimento do motor
Solte as abas prendendo a tampa da caixa de fusíveis. Os números as posições dos fusíveis são exibidas na caixa de fusíveis.

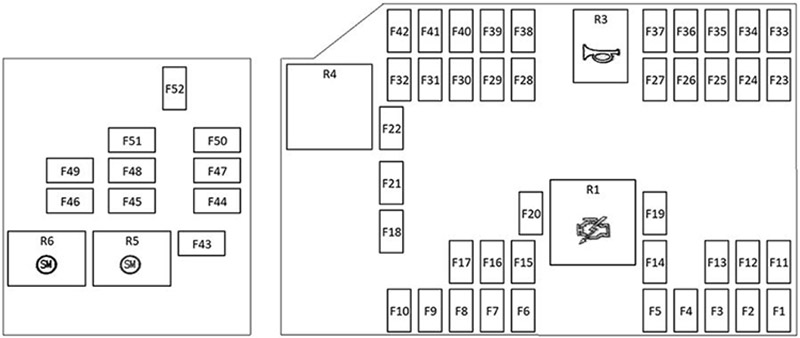

Diagrama de fusíveis
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | - | - |
| 2 | 15 | 2021-2023: Resfriador do ar de admissão com água. 2024:Resfriador do ar de admissão. |
| 3 | 10 | Sistema de gerenciamento do motor. |
| 4 | - | - |
| 5 | 15 | Veículos a gasolina: sistema de gerenciamento do motor. Veículos a diesel: sistemas de emissões. |
| 6 | 15 | 2020-2023: Sistema de gerenciamento do motor. 2024: Transmissão. |
| 7 | 10 | 2020: Módulo da sonda exterior. 2024: Sobressalente. |
| 8 | 10 | 2020: Gerenciamento de energia elétrica. 2021-2023:Apenas Veículos Elétricos-Híbridos Plug-In: controle do PHEV / bomba do aquecedor do PHEV. |
| 9 | 15 | Bomba de água do intercooler. |
| 10 | 15 | 2020: Bateria. 2021-2023: Apenas PHEV: inversor. |
| 11 | 5 | Interruptores do volante. |
| 12 | 5 | START / STOP do motor. |
| 13 | 20 | Sobressalente. |
| 14 | - | - |
| 15 | 15 | Veículos a gasolina: sistema de gerenciamento do motor. Veículos a diesel: estepe. |
| 16 | 20 | Sobressalente. |
| 17 | 15 | 2020-2023: Sistema de combustível. Sistema de gerenciamento do motor. Sensores do escapamento. 2024: Sistemas de emissão. |
| 18 | 30 | 2021-2023: Velas de pré-aquecimento (somente diesel). 2024: Velas de pré-aquecimento. |
| 19 | 40 | Módulo de controle do motor. |
| 20 | 40 | 2020-2023: Módulo de controle do freio. Bateria. 2024: Sistemas de frenagem. |
| 21 | 30 | Velas de pré-aquecimento. |
| 22 | 40 | Motor do ventilador. |
| 23 | 10 | Faróis de neblina dianteiros. |
| 24 | 10 | 2020:Bomba de água do intercooler. Arrefecimento do motor. 2021-2024: Arrefecimento do motor. |
| 25 | - | - |
| 26 | 10 | 2020: Sensores de combustível. 2021-2023: Fluido de emissões diesel. 2024: Veículos a gasolina: sistemas de emissões. Veículos a diesel: estepe. |
| 27 | 10 | 2020: Sensores do escapamento. 2021-2024: Sistema de gerenciamento do motor. |
| 28 | 25 | Bomba de combustível. |
| 29 | 25 | Lavador do para-brisa dianteiro. |
| 30 | - | - |
| 31 | 25 | Lavador da janela traseira. |
| 32 | - | - |
| 33 | 10 | 2020-2021: Acoplador rotatório do volante. 2024: Interruptores do volante. |
| 34 | 25 | Farol do lado direito. |
| 35 | 25 | Farol do lado esquerdo. |
| 36 | 10 | 2020: Sobressalente. 2021-2024: Sistemas de assistência ao motorista. |
| 37 | 15 | Buzina. |
| 38 | 10 | 2020: Sobressalente. 2021-2023: Apenas PHEV: bateria / gerador de partida integrado à correia. |
| 39 | 20 | 4WD. |
| 40 | 25 | 2020-2023: Bomba de lavagem. 2024: Sobressalente. |
| 41 | 5 | Sistema de alerta acústico do veículo. |
| 42 | - | 2020: Sobressalente. 2021-2023: Apenas PHEV: bomba do fluido de arrefecimento híbrido. |
| 43 | 40 | Sobressalente. |
| 44 | 40 | 2020-2023: Desembaçador dianteiro do lado direito. 2024: Para-brisa aquecido - lado direito. |
| 45 | 40 | 2020: Sistema de gerenciamento do motor. 2021-2023: Apenas PHEV: bomba de óleo da transmissão. |
| 46 | - | - |
| 47 | 40 | Desembaçador dianteiro - lado esquerdo. |
| 48 | 40 | 2020-2023: Motor de partida. 2024: Veículos a diesel: motor de partida. |
| 49 | 30 | 2020-2023: Freio de Estacionamento Elétrico (EPB). 2024: Tomada do reboque. |
| 50 | - | - |
| 51 | 40 | 2020-2023: Motor a diesel. 2024: Veículos a diesel: motor de partida. |
| 52 | 30 | Motor do limpador de para-brisa. |

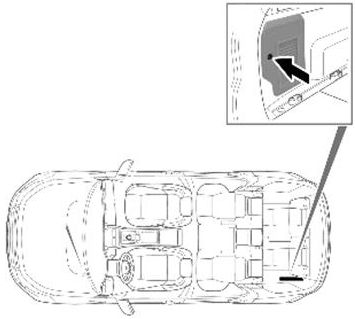

Compartimento de bagagem
Gire a trava e remova o painel do lado esquerdo do porta-malas. Uma etiqueta na parte traseira do painel mostra os circuitos protegidos e os locais dos fusíveis.

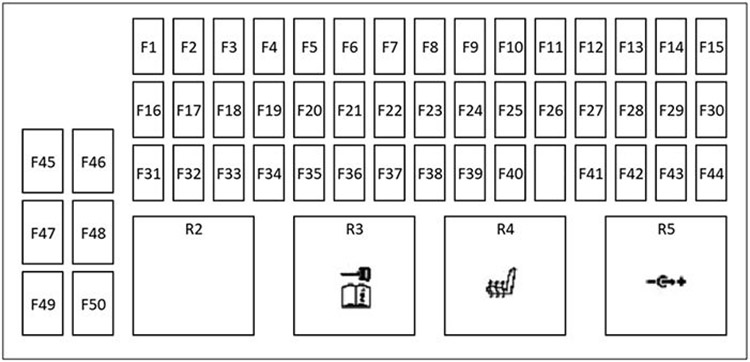

Diagrama de fusíveis
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | 15 | Limpador traseiro. |
| 2 | 20 | Estribos laterais móveis. |
| 3 | 5 | Telemática. |
| 4 | 5 | 2020-2023: Aquecedor da queima de combustível (FBH). 2024: Aquecedor auxiliar. |
| 5 | 25 | 2020: Bomba de combustível. |
| 10 | 2021-2023: 2024: Assistências ao motorista. Sistemas de prevenção de colisão. | |
| 6 | 30 | 2020: Acionamento elétrico da tampa traseira. 2023-2024: Tampa traseira acionada por gesto. |
| 7 | 5 | 2020-2023: Sobressalente. 2024: Controle da temperatura traseira. |
| 8 | 5 | Sobressalente. |
| 9 | 5 | Sobressalente. |
| 10 | - | - |
| 11 | 25 | Módulo da porta traseira direita. |
| 12 | 20 | 2020: Trailer. 2021-2024: Tomada do reboque. |
| 13 | 5 | Tração nas Quatro Rodas. |
| 14 | 25 | Módulo da porta traseira esquerda. |
| 15 | 10 | Sensores de estacionamento. |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | 30 | 2020-2023: Eixo de transmissão. 2024: Módulo de controle da linha de transmissão. |
| 20 | - | - |
| 21 | 20 | 2020-2023: Tomada para acessórios. 2024: Tomada de acessórios do porta-malas. |
| 22 | 5 | 2020: Sobressalente. 2024: Diagnóstico. |
| 23 | 20 | 2020-2023: Sobressalente. 2024: Teto solar. |
| 24 | 5 | 2020: Wade Sensing. 2021-2024: Tomada USB. |
| 25 | 5 | 2020: Sensor da bateria. 2021-2023:Sensor da bateria de 48 V. 2024: Sistema híbrido leve. |
| 26 | 20 | 2020-2023: Módulo dos assentos traseiros aquecidos 2024: Assento aquecido traseiro esquerdo. |
| 27 | - | - |
| 28 | 5 | 2020: Bomba de combustível. 2023-2024: Compensador de sinal. |
| 29 | 10 | Carregador sem fio. |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
| 33 | 20 | Tomada do reboque. |
| 34 | 10 | Módulo do controle do chassi. |
| 35 | 30 | 2020-2023: Eixo de transmissão. 2024: Módulo de controle da linha de transmissão. |
| 36 | 20 | Bomba de combustível. |
| 37 | - | - |
| 38 | 5 | Ventilador sobressalente |
| 15 | 2024: Tomada USB traseira. | |
| 39 | 20 | 2020: 2023-2024: Sistemas de climatização e conforto traseiros. |
| 40 | 10 | 2020-2023: Carregador USB. 2024: Tomada USB traseira. |
| 41 | 20 | Assento traseiro aquecido do lado direito. |
| 42 | 20 | Tomada para acessórios no console traseiro. |
| 43 | - | - |
| 44 | 30 | 2020: Desembaçador traseiro. 2023-2024: Janela traseira aquecida. |
| 45 | 30 | 2021: Sistema híbrido. 2023: Eixo de transmissão. |
| 46 | - | - |
| 47 | 30 | 2020: Eixo de transmissão 2021-2024: Luzes do trailer. |
| 48 | 30 | 2020: Engate para Reboque Elétrico. 2021-2024: Engate para reboque acionado. |
| 49 | 50 | Aquecedor PTC. |
| 50 | 25 | 2020: Aquecedor. 2021-2023: Emissões do veículo. 2024: Fluido de Emissões Diesel (DEF). |
