Diagramas de fusíveis e relés, localização das caixas de fusíveis para Kia Rio (2000, 2001, 2002, 2003, 2004, 2005).
Substituindo fusíveis
Se alguma das luzes, acessórios ou comandos do seu veículo não funcionarem, verifique o fusível do circuito correspondente. Se houver um fusível fundido, o filamento existente no seu interior estará derretido.
Atenção!
- Desligue a ignição e todos os outros interruptores.
- Substitua sempre o fusível por outro do mesmo tipo e amperagem.
- Um fusível de amperagem superior poderá causar danos e eventualmente um incêndio.
- Nunca monte um arame em vez do fusível adequado – mesmo que temporariamente. Poderá causar danos extensos na instalação eléctrica e eventualmente um incêndio.
- Nunca utilize uma chave de parafusos ou qualquer outro objecto metálico para retirar fusíveis, uma vez que poderá causar um curto-circuito e danificar o sistema.

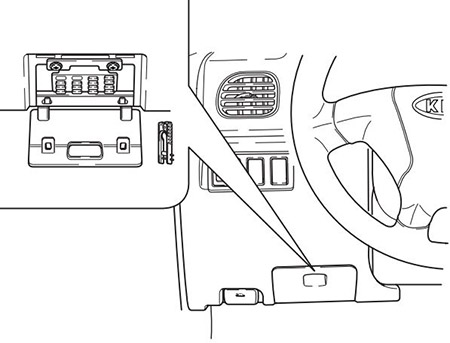

Compartimento dos passageiros

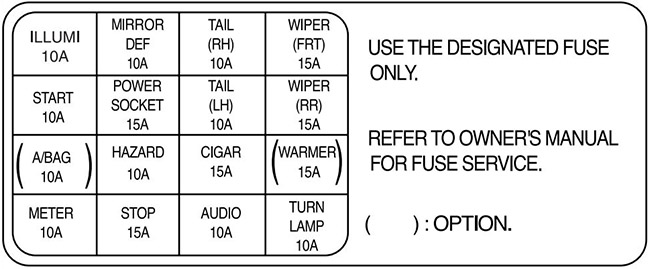

Diagrama de fusíveis
| DESCRIÇÃO | A | COMPONENTE PROTEGIDO |
|---|---|---|
| (A/BAG) | 10A | Airbag |
| TURN LAMP | 10A | Luz de sinal de direccão |
| METER | 10A | Ajustador do med., luz da marcha atrás sinal son |
| ILLUMI | 10A | Intemmtor de iluminação |
| POWER SOCKET | 15A | Luz do porta bagagem, tomada |
| HAZARD | 15A | Luz intermitente |
| STOP | 15A | Luz de stop |
| TAIL (RH) | 10A | Luz traseira (tr.direita / fr.esquerda), interruptor de iluminação |
| TAIL (LH) | 10A | Luz traseira (tr.esquerda / fr.direita) |
| CIGAR | 15A | Isqueiro para cigarros |
| AUDIO | 10A | Limpa para-brisas(fr.), estirador (fr.), tejadilho |
| WIPER (FRT) | 15A | Audio, espelho retrovisor eléctrico |
| WIPER (RR) | 15A | Limpa p/b.(tr.).estir.(tr.) |
| (WARMER) | 15A | Aquecimento do banco |
| MIRROR DEF | 10A | Descongelamento do espelho retrovisor externo |
| START | 10A | Unidade de controlo do motor |
| * ( ): opcional | ||

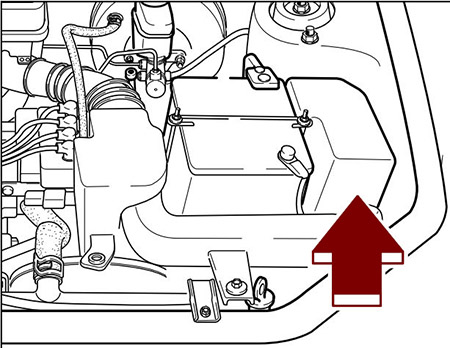

Compartimento do motor

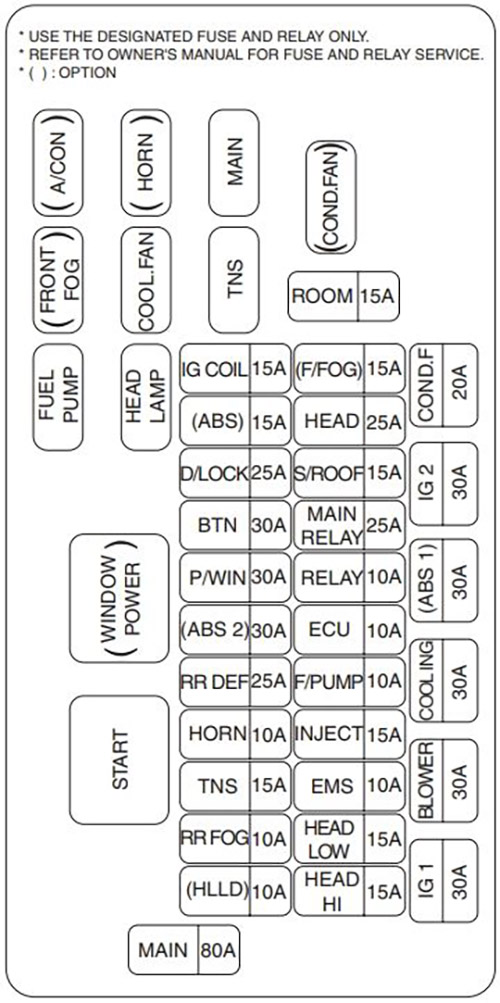

Diagrama de fusíveis
| DESCRIÇÃO | A | COMPONENTE PROTEGIDO |
|---|---|---|
| MAIN | 80A | A batería não é carregável |
| IG 1 | 30A | será automaticamente ligado ao fusível secundário ISQUEIRO 10A, AUDIO 10A, BOBINA DE IGNIÇÃO 15A, LUZ DE DIR. 10A, AIRBAG 10A, LIMPA P/ВRISAS (Tr.) 15 A, LIMPA P/ВRISAS (Fr.) 15A, RELÉ 10A, START 10A |
| BLOWER | 30A | Aquecedor |
| COOLING | 30A | Ventoinha de ar condicionado |
| (ABS 1) | 30A | ABS |
| COND. FAN | 20A | Ventoinha do condensador |
| HEAD-HI | 15A | Luz principal alta |
| HEAD-LOW | 15A | Luz principal baixa |
| EMS | 10A | Sensores do motor |
| INJECT | 15A | Injector, sensor O2 |
| F/PUMP | 10A | Bomba de combustível |
| ECU | 10A | Unidade de controlo do motor, unidade do ECAT (catalizador), relé principal |
| RELAY | 10A | Ventoinha do motor, accionamento de janela, descongelador do vidro traseiro Luz principal (vei. equipado de Airbag) |
| (HLLD) | 10A | Dispositivo nivelamento faróis (Se equipado) |
| MAIN RELAY | 25A | Será automaticamente ligado ao fusível secundário EMS 10A, INJECT 15A, BOMBA DE GASOLINA 10A, ECU10A |
| S/ROOF | 15A | Tejadilho |
| HEAD | 25A | Será automaticamente ligado ao fusível secundário LUZ PRINCIPAL-ALTA 15 A, LUZ PRIN-CIPAL-BAIXA 15A |
| IG 2 | 30A | - |
| TNS | 15A | Será automaticamente ligado ao fusível secundário LUZ TRA-SEIRA(LH) 10A |
| HORN | 10A | Buzina |
| RR DEF | 25A | Descongelador do vidro traseiro |
| (ABS 2) | 30A | ABS |
| P/WIN | 30A | Accionamento eléctrico das janelas |
| BTN | 30A | (Será automaticamente ligado ao fusível secundário) INTERIOR 15A, LUZ DE STOP 15A, INTERMITENTE 15A |
| D/LOCK | 25A | Accionamento do fecho das portas |
| IG COIL | 15A | Bobina de ignição |
| ROOM | 15A | Luz interior, Audio, Ajustador do med., sinalização sonórica |
| (ABS) | 15A | ABS |
| RR FOG | 10A | Luz de neblina traerira (Se equipado) |
| (F/FOG) | 15A | Luz de neblina dianteria (Se equipado) |
