Diagramas de fusíveis e relés, localização das caixas de fusíveis para Kia Cee’d (2008, 2009, 2010, 2011, 2012).
Substituindo fusíveis
Se uma das luzes, acessórios ou comandos não funcionar, inspeccione o fusível do circuito correspondente. Se o fusível estiver queimado, o elemento dentro dele está derretido.
Atenção!
- Desligue a ignição e todos os outros comandos e interruptores.
- Substitua um fusível sempre por outro da mesma categoria.
- Um fusível de mais alta capacidade pode causar danos e um incêndio.
- Nunca instale um fio em vez do fusível indicado, mesmo numa reparação temporária. Pode causar graves danos nas ligações e, eventualmente, um incêndio.
- Não utilize uma chave de fendas nem outro objecto metálico para retirar os fusíveis. Pode provocar um curto-circuito e danificar o sistema.

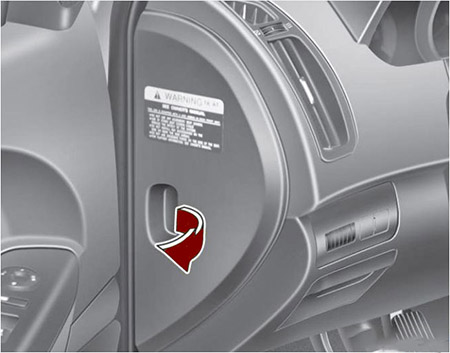

Compartimento dos passageiros
Descrição dos fusíveis
| Descrição | A | Componente protegido |
|---|---|---|
| START | 10A | Solenóide de motor de arranque |
| A/CON SW | 10A | Sistema de ar condicionado |
| HTD MIRR | 10A | Descongelador de espelho retrovisor exterior |
| SEAT HTR | 15A | Aquecedor do banco |
| A/CON | 10A | Sistema de ar condicionado |
| HEAD LAMP | 10A | Farol |
| FR WIPER | 25A | Limpa-pára-brisas |
| RR WIPER | 15A | Limpa-vidro traseiro |
| DRL OFF | - | Apagamento de luz de condução diurna |
| RR FOG | 10A | Luz de nevoeiro (traseira) |
| P/WDW (LH) | 25A | Vidro eléctrico (esquerdo) |
| CLOCK | 10A | Relógio |
| C/LIGHTER | 15A | Isqueiro |
| DR LOCK | 20A | Tecto-de-abrir, Trancagem / destrancagem de portas |
| DEICER | 20A | Desconqelador dianteiro |
| STOP | 15A | Interruptor de luzes de travagem |
| ROOM LP | 15A | Luz do habitáculo |
| AUDIO | 15A | Sistema de áudio, Computador de bordo |
| T/LID | 15A | Porta da bagageira, Espelho rebatível |
| SAFETY P/WDW RH | 25A | Vidro eléctrico com dispositivo de segurança (direito) |
| SAFETY P/WDW LH | 25A | Vidro eléctrico com dispositivo de segurança (esquerdo) |
| P/WDW(RH) | 25A | Vidro eléctrico (direito) |
| P/OUTLET | 15A | Tomada eléctrica |
| T/SIG | 10A | Módulo de interruptor |
| A/BAG IND | 10A | Indicador de airbag |
| CLUSTER | 10A | Painel de instrumentos, TPMS |
| A/BAG | 15A | Airbag |
| TAIL RH | 10A | Luz traseira (direita) |
| TAIL LH | 10A | Luz traseira (esquerda) |
| MDPS | 15A | Direcção assistida accionada por motor eléctrico |
| RR_P/OUTLET | 15A | Tomada eléctrica traseira |

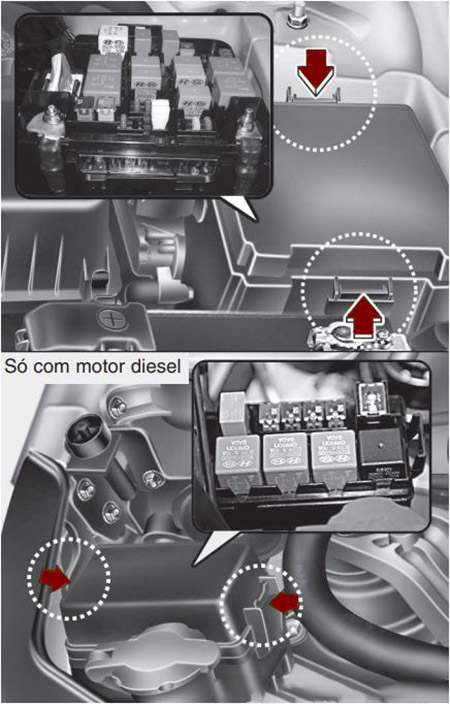

Compartimento do motor
Descrição dos fusíveis
| Descrição | A | Componente protegido |
|---|---|---|
| В + 2 | 50A | Caixa de derivação l/P (S/ROOF 20A, DR LOCK 20A, STOP 15A, T/LID 15A, Conector de corrente -ROOM 10A, AUDIO 15A, DEICER 15A, RR P/OUTLET 15A) |
| B + 1 | 50A | Caixa de derivação l/P (Relé - Vidro eléctrico, Fusível - P/WDW LH 25A, P/WDW RH 25A, HAZARD 15A), RR FOG 10A, Relé - Luz traseira, Fusível - TAIL LH 10, TAIL RH 10A) |
| C/FAN | 40A | Relé de ventoinha С/ (Alto), Relé de ventoinha С/ (Baixo) |
| ALT | 150A | Alternador |
| ABS 2 | 20A | Módulo de controlo ABS, Módulo de controlo ESP |
| ABS 1 | 40A | Módulo de controlo ABS, Módulo de controlo ESP |
| RR HTD | 40A | Caixa de derivação l/P (RR HTD RLY) |
| BLOWER | 40A | Motor eléctrico de ventoinha |
| MDPS | 80A | Módulo de direcção assistida eléctrica |
| IGN 2 | 40A | Interruptor da ignição (IG2, START) |
| ECU 4 | 20A | ECU, ISA, EEGR |
| F/PUMP | 15A | Relé de bomba de combustível |
| IGN 1 | 30A | Interruptor da ignição (IG1, ACC) |
| H/LP | 20A | Farol (Luz de estrada) |
| F/FOG | 15A | Luz de nevoeiro dianteira |
| HORN | 15A | Buzina |
| H/LP LO RH | 10A | Farol direito |
| H/LP LO LH | 10A | Farol esquerdo, Combinado de instrumentos (IND. Luzes de cruzamento) |
| ABS | 10A | Módulo de controlo ABS, Módulo de controlo ESP |
| ECU | 10A | Diesel -TCM, ECU, TCU Gasolina - ECM, PCM, ECU, PCU |
| ECU 3 | 10A | ECU |
| ECU 2 | 10A | ECU |
| ECU 1 | 30A | Diesel - ECM, ECU,TCU Gasolina - ECM, PCM, ECU, PCU |
| INJ | 15A | Diesel - Accionador eléctrico EGR, Accionador VGT Gasolina - Injector #1 ~ #4 |
| SNSR 2 | 15A | Diesel - Relé de ar cond/, Relé de ventoinha Cl (Alto/Baixo), Sensor lambda, Relé de aquecedor de ar, Imobilizador Gasolina - Relé de ar cond/, Relé de ventoinha С/ (Alto/Baixo), Sensor de posição de árvore de cames, Válvula solenóide de escoamento de depósito, Válvula de controlo de óleo, Sensor de oxigênio cima / baixo, Imobilizador |
| SNSR 1 | 10A | |
| A/CON | 10A | Relé de ar cond/ |
| SNSR | 10A | ECU, TCU |
| B/UP | 10A | Luz de marcha-atrás |
| ВАТТ SNSR | 10A | Sensor da bateria |
Só veículos diesel
| Descrição | A | Componente protegido |
|---|---|---|
| GLOW | 80A | Aquecimento, Aquecedor de ar |
| PTC HTR 1 | 50A | Aquecedor PTC 1 |
| PTC HTR 2 | 50A | Aquecedor PTC 2 |
| PTC HTR 3 | 50A | Aquecedor PTC 3 |
| FUEL FILTER | 30A | Filtro de combustível (Aquecedor) |
