Diagramas de fusíveis, localização das caixas de fusíveis para Jeep Grand Cherokee (WK2; 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022).
Substituindo fusíveis
Os fusíveis queimados são identificáveis pelas lâminas de metal derretidas.
Atenção!
- Antes de substituir um fusível, certifique-se de que a ignição está desligada e que todos os restantes serviços estão desligados e/ou desengatados.
- Ao substituir um fusível fundido, use sempre um fusível de substituição apropriado com a mesma classificação de amperagem que o fusível original. A utilização de um fusível com uma amperagem diferente da indicada pode resultar numa sobrecarga perigosa do sistema elétrico.
- Nunca substitua um fusível fundido com fios de metal ou qualquer outro material.
- Se o fusível substituído se fundir novamente, contacte um concessionário autorizado.
Fusíveis sob o capô

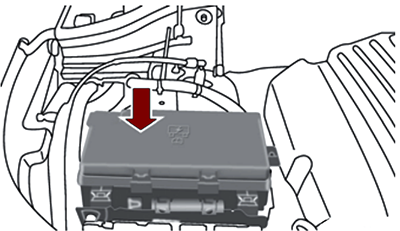

O Centro de distribuição de energia está localizado no compartimento do motor, próximo da bateria. Este centro contém fusíveis de cartucho, microfusíveis, relés e disjuntores.

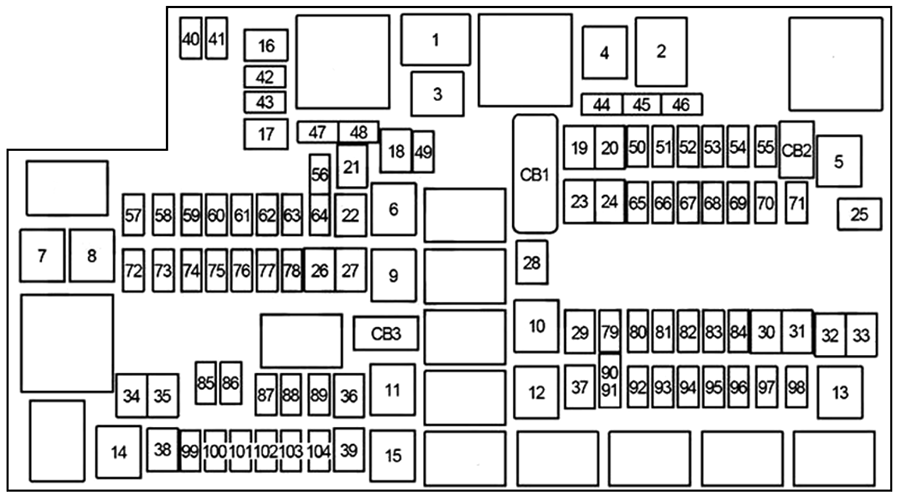

Diagrama de fusíveis
| № | Fusível de cartucho | Microfusível | Descrição |
|---|---|---|---|
| F03 | 60A Amarelo | - | Ventoinha do radiador |
| F05 | 40A verde | - | Compressor para suspensão pneumática - Se equipado |
| F06 | 40A verde | - | Travões antibloqueio / bomba de controlo eletrónico de estabilidade |
| F07 | 30A cor de rosa | - | Solenoide do motor de arranque |
| F09 | 30A cor de rosa | - | Aquecedor de diesel (apenas motores a diesel) / bomba de vácuo dos travões |
| F10 | 40A verde | - | Controlador da carroçaria / iluminação exterior № 2 |
| F11 | 30A cor de rosa | - | Travão elétrico de reboque do atrelado - Se equipado |
| F12 | 40A verde | - | Controlador da carroçaria № 3 / fechos centralizados |
| F13 | 40A verde | - | Parte dianteira do motor do ventilador |
| F14 | 40A verde | - | Controlador da carroçaria № 4 / iluminação exterior №1 |
| F15 | 40A verde | - | Bomba de refrigeração do motor LTR (Radiador de baixa temperatura) |
| F17 | 30A cor de rosa | - | Lava-faróis - Se equipado |
| F19 | 20A Azul | - | Solenoide do apoio de cabeça - Se equipado |
| F20 | 30A cor de rosa | - | Módulo da porta do passageiro |
| F22 | 20A Azul | - | Módulo de controlo do motor |
| F23 | 30A cor de rosa | - | Luzes interiores №1 |
| F24 | 30A cor de rosa | - | Módulo da porta do condutor |
| F25 | 30A cor de rosa | - | Limpa-para-brisas dianteiro |
| F26 | 30A cor de rosa | - | Travões antibloqueio/módulo de controlo de estabilidade / válvulas |
| F28 | 20A Azul | - | Luzes de marcha-atrás do reboque do atrelado - Se equipado |
| F29 | 20A Azul | - | Luzes de estacionamento do reboque do atrelado - Se equipado |
| F30 | 30A cor de rosa | - | Recetáculo do reboque do atrelado - Se equipado |
| F32 | 30A cor de rosa | - | Módulo de controlo do sistema de tração |
| F34 | 30A cor de rosa | - | Controlo do diferencial de deslizamento |
| F35 | 30A cor de rosa | - | Teto de abrir - Se equipado |
| F36 | 30A cor de rosa | - | Desembaciador traseiro |
| F37 | 25A transparente | - | Motor do ventilador traseiro - Se equipado |
| F38 | 30A cor de rosa | - | Inversor de potência de 115 V CA - Se equipado |
| F39 | 30A cor de rosa | - | Porta da bagageira elétrica - Se equipado |
| F40 | - | 10A vermelho | Nivelamento das luzes diurnas / faróis |
| F42 | - | 20A Amarelo | Buzina |
| F44 | - | 10A vermelho | Porta de diagnóstico |
| F45 | - | 5A castanho claro | Cyber Security Gateway |
| F49 | - | 10A vermelho | Coluna central integrada / controlo da climatização |
| F50 | - | 20A Amarelo | Módulo de controlo da suspensão pneumática / Diferencial de deslizamento - Se equipado |
| F51 | - | 15A Azul | Módulo do nódulo de ignição / ignição sem chave / bloqueio da coluna de direção |
| F53 | - | 20A Amarelo | Reboque do atrelado - Luzes do indicador de mudança de direção esquerdo / paragem - Se equipado |
| F56 | - | 15A Azul | Conteúdo adicional (apenas motores a diesel) |
| F57 | - | 20AAmarelo | Sensor de NOX |
| F58 | - | 15A Azul | Faróis HID LE - Se equipado |
| F59 | - | 10A vermelho | Bomba de purga (apenas motores a diesel) |
| F60 | - | 15A Azul | Módulo de controlo da transmissão |
| F61 | - | 10A vermelho | Módulo de controlo da transmissão / sensor PM (apenas motores a diesel) |
| F62 | - | 10A vermelho | Embraiagem do ar condicionado |
| F63 | - | 20A Amarelo | Bobinas de ignição (gás), aquecedor de ureia (diesel) |
| F64 | - | 25A transparente | Injetores de combustível / transmissão |
| F66 | - | 10A vermelho | Teto de abrir / interruptores dos vidros do passageiro / sensor de chuva |
| F67 | - | 15A Azul | Módulo mãos-livres CD/DVD/Bluetooth - Se equipado |
| F68 | - | 20A Amarelo | Motor do limpa-para-brisas traseiro |
| F69 | - | 15A Azul | Alimentação do refletor - Se equipado |
| F70 | - | 20AAmarelo | Motor da bomba de combustível |
| F71 | - | 30A verde | Amplificador áudio |
| F72 | - | 10A vermelho | PCM - Se equipado |
| F73 | - | 15A Azul | Faróis HID LD - Se equipado |
| F75 | - | 10A vermelho | Controlo de bateria dupla - Se equipado |
| F76 | - | 10A vermelho | Travões antibloqueio / controlo eletrónico de estabilidade |
| F77 | - | 10A vermelho | Módulo de controlo do eixo de transmissão / módulo de desconexão do eixo dianteiro |
| F78 | - | 10A vermelho | Módulo de controlo do motor / direção assistida elétrica |
| F80 | - | 10A vermelho | Comando de porta de garagem universal / bússola / módulo anti-intrusão |
| F81 | - | 20A Amarelo | Luzes do indicador de mudança de direção direito / travagem do reboque do atrelado |
| F82 | - | 10A vermelho | Módulo de controlo da coluna de direção/cruise control / DTV |
| F83 | - | 10A vermelho | Porta do combustível |
| F84 | - | 15A Azul | Grupo de interruptores / painel de instrumentos |
| F85 | - | 10A vermelho | Módulo de controlo dos airbags |
| F86 | - | 10A vermelho | Módulo de controlo dos airbags |
| F87 | - | 10A vermelho | Suspensão pneumática - Se equipado / Reboque do atrelado / Módulo de controlo da coluna de direção |
| F88 | - | 15A Azul | Painel de instrumentos |
| F90/F91 | - | 20A Amarelo | Tomada de alimentação (bancos traseiros) selecionáveis |
| F92 | - | 10A vermelho | Luz da consola traseira - Se equipado |
| F93 | - | 20A Amarelo | Isqueiro |
| F94 | - | 10A vermelho | Módulo de mudanças / caixa de transferência |
| F95 | - | 10A vermelho | Câmara traseira / ParkSense |
| F96 | - | 10A vermelho | Interruptor do aquecedor do banco traseiro / carregador de lanterna - Se equipado |
| F97 | - | 20A Amarelo | Bancos traseiros aquecidos e volante aquecido - Se equipado |
| F98 | - | 20A Amarelo | Bancos aquecidos dianteiros - Se equipado |
| F99 | - | 10A vermelho | Controlo da climatização / módulo de sistemas de assistência ao condutor / DSRC |
| F100 | - | 10A vermelho | Amortecimento ativo - Se equipado |
| F101 | - | 15A Azul | Espelho retrovisor electrocromático / máximos inteligentes - Se equipado |
| F102 | - | 15A Azul | Volante aquecido / Bancos ventilados - Se equipado |
| F103 | - | 10A vermelho | Aquecedor do habitáculo (apenas motores a diesel) / FIVAC traseiro |
| F104 | 20A Amarelo | Tomadas de alimentação (painel de instrumentos / consola central) |
