Diagramas de fusíveis, localização das caixas de fusíveis para Jeep Compass (2018, 2019, 2020).
Substituindo fusíveis
Os fusíveis queimados são identificáveis pelas lâminas de metal derretidas.
Atenção!
- Antes de substituir um fusível, certifique-se de que a ignição está desligada e de que todos os outros serviços são desligados e/ou desengatados.
- Se o fusível substituído se fundir novamente, contacte um concessionário autorizado.
- Em caso de substituição de um fusível fundido, utilize sempre um fusível de substituição adequado com a mesma amperagem que o fusível original.
- Nunca substitua um fusível fundido por fios de metal ou qualquer outro material.
Fusíveis interiores

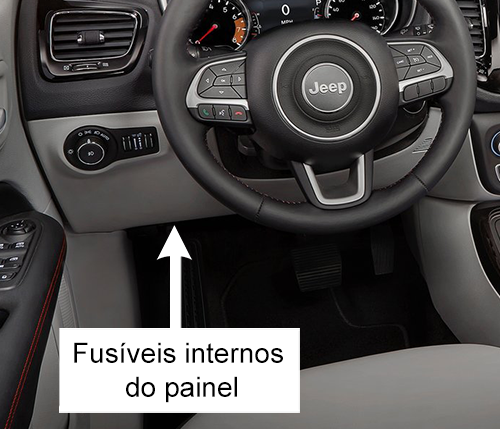

O quadro de fusíveis interiores está localizado no compartimento dos passageiros no tablier do lado esquerdo por baixo do painel de instrumentos.

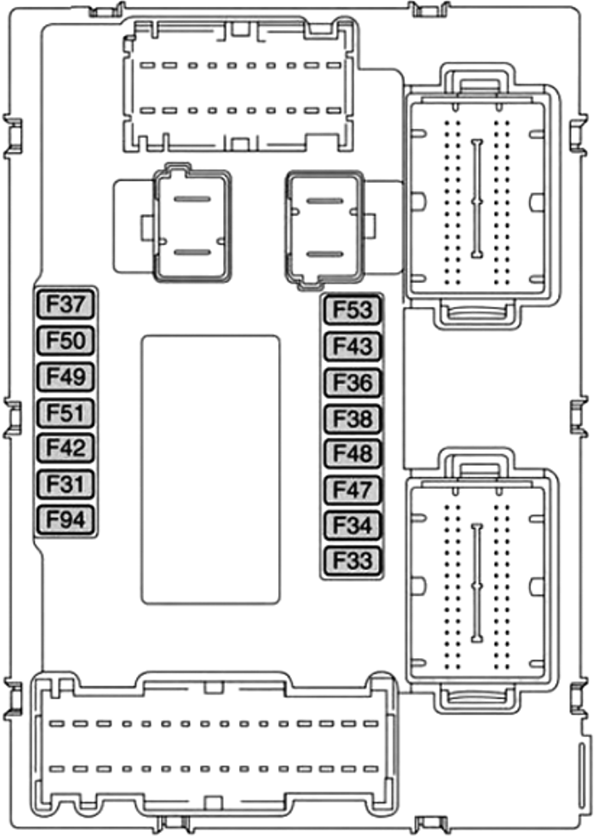

Diagrama de fusíveis
| № | Fusível de lâmina | Descrição |
|---|---|---|
| F31 | 7,5A castanho | Controlador de proteção dos ocupantes |
| F33 | 20A Amarelo | Vidro Motor Passageiro |
| F34 | 20A Amarelo | Vidro Motor Condutor |
| F36 | 20A Amarelo | 2018: Módulo antirroubo/ Sirene, Rádio, Porta UCI / USB, VSU, Controlo da climatização, Bloqueio eletrónico da direção, Espelhos dobráveis elétricos 2019-2020: Módulo antirroubo / Sirene, Rádio, Porta UCI/USB, VSU, Controlo da climatização, Bloqueio eletrónico da direção, Espelhos dobráveis elétricos, Gateway de segurança / DTV |
| F37 | 10A vermelho | Painel de instrumentos, Módulo de controlo do eixo de transmissão, Cruise adaptativo, Ventilador ECC (HVAC) |
| F38 | 20A Amarelo | 2018: Trancagem / destrancagem das portas 2019-2020: Trancagem / destrancagem das portas, libertação da porta da bagageira |
| F42 | 7,5A castanho | Módulo de controlo do motor, direção assistida elétrica |
| F43 | 20A Amarelo | Bomba de lava-vidros dianteiro e traseiro |
| F47 | 20A Amarelo | Elevador do vidro traseiro esquerdo |
| F48 | 20A Amarelo | Elevador do vidro traseiro direito |
| F49 | 7,5A castanho | 2018: Assistência ao estacionamento, Ângulo morto, Estabilizador de tensão, Sensor de humidade, Teto de abrir, Bloqueio eletrónico da direção, Sensor de temp, Espelho, Bancos aquecidos, Sensor de chuva e de luminosidade 2019-2020: Assistência ao estacionamento, Angulo morto, Estabilizador de tensão, Sensor de humidade, Bloqueio eletrónico da direção, Sensor de temp, Espelho, Bancos aquecidos, Sensor de chuva e de luminosidade, Interruptor Start/Stop (Arrancar/Desligar) |
| F50 | 7,5A castanho | Controlador de proteção dos ocupantes |
| F51 | 7,5A castanho | Controlo da climatização eletrónico, Classificação dos passageiros, Câmara de marcha-atrás, Controlo da climatização, Nivelamento dos faróis, Terrain Select, Vidro traseiro aquecido, Reboque de atrelado, Aviso de saída de faixa |
| F53 | 7,5A castanho | Módulo do nódulo de ignição sem chave, Travão de estacionamento elétrico, Hub RF, Painel de instrumentos |
| F94 | 15A Azul | 2018: Ventilador ECC (HVAC), Banco do condutor com apoio lombar, Tomadas de alimentação 2019-2020: Banco do condutor com ajuste lombar, tomadas de alimentação |
Fusíveis do compartimento do motor

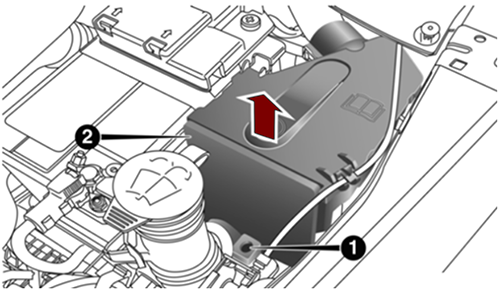

O painel de fusíveis do compartimento do motor encontra-se no lado esquerdo do compartimento do motor.
- Parafuso da tampa.
- Tampa da caixa dos fusíveis.
- Patilhas da tampa da caixa dos fusíveis.
- Tampa da caixa dos fusíveis.

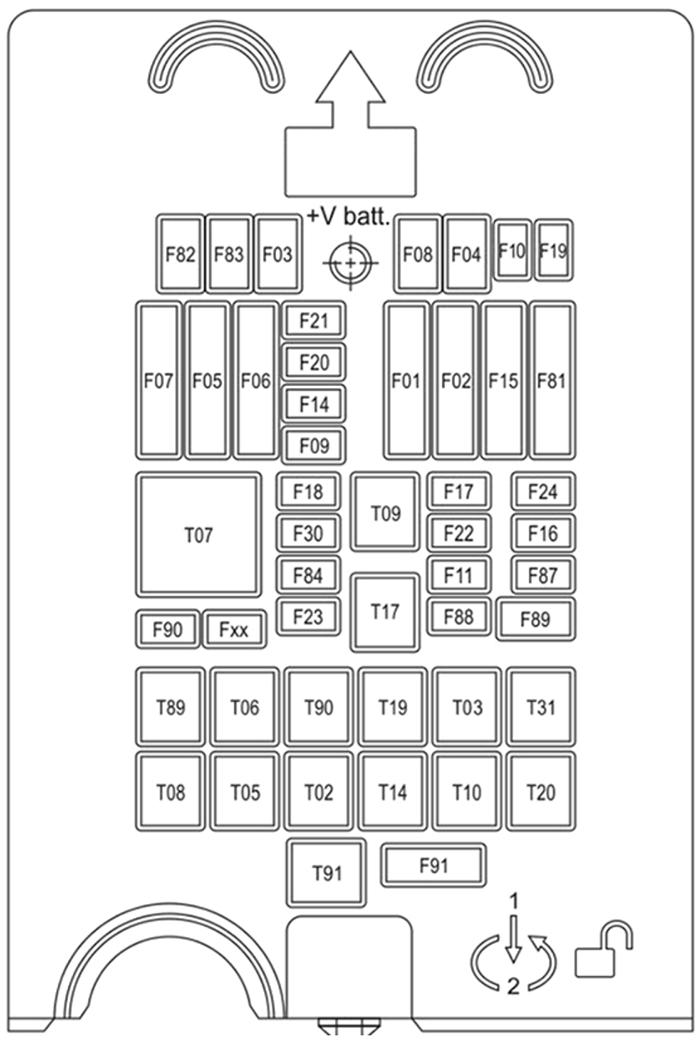

Diagrama de fusíveis
| № | Maxi Fusível | Fusível de cartucho | Minifusível | Descrição |
|---|---|---|---|---|
| F01 | 70A castanho claro | - | - | Módulo calculador da carroçaria |
| F02 | 70A castanho claro | - | - | Módulo calculador da carroçaria, Unidades de distribuição traseiras |
| F03 | - | 30A rosa com lâmpadas HID 20A Azul sem lâmpadas HID | - | 2018: Alimentação do calculador da carroçaria 2019-2020: Alimentação do calculador da carroçaria, lâmpadas HID |
| F04 | - | 40A castanho claro | - | Módulo eletrónico do controlo dos travões |
| F05 | - | 40A castanho claro | - | Aquecedor PTC |
| F06 | 40A laranja | - | - | Relé do motor de arranque |
| F07 | 40A laranja | - | - | Unidade de distribuição traseira para uso no reboque de atrelados |
| F08 | - | 30A cor de rosa | - | 2018: Alimentação para F24, F87, controlo da direção 2019-2020: Alimentação do TCM, AGSM, controlo da direção |
| F09 | - | - | 5A castanho claro | 2018: Motor do módulo de controlo |
| - | - | 7,5A castanho | 2019-2020: ECM, TCM, controlo da ventoinha do radiador | |
| F10 | - | - | 20A Amarelo | Buzina |
| F11 | - | - | 20A amarelo – Motores de 1,4 l a gasolina e diesel 25A transparente – Motores de 2,4 l | 2018: Cargas de alimentação secundária |
| - | - | 20A Amarelo -Motores de 1,4 l A gasolina e diesel 25A transparente - Motores de 2,4 l / UREIA | 2019-2020: ECM / PCM / injetores de combustíveis UREIA | |
| F14 | - | - | 7,5A castanho | Aquecedor de cárter Diesel |
| F15 | 40A laranja | - | - | Bomba do módulo de controlo do travão |
| F16 | - | - | 10A vermelho | Alimentação do módulo de controlo do motor, transmissão automática |
| F17 | - | - | 10A vermelho | Cargas secundárias do motor |
| F18 | - | - | 20A Amarelo | Tomada de 12 V da área de carga traseira alimentada pela ignição |
| F19 | - | - | 7,5A castanho | 2018: Ativação de compressor de ar condicionado e ventoinha do radiador PWM 2019-2020: Compressor do ar condicionado |
| F20 | - | - | 20A Amarelo | Isqueiro |
| F21 | - | - | 20A Amarelo | Bomba de combustível |
| F22 | - | - | 20A Amarelo - Motor a gasolina 15A Azul - Motor a Diesel | 2018: Motor do módulo de controlo de potência 2019-2020: Gasolina - Bobina de Ignição / Injetor de combustível diesel - Componentes diese |
| F23 | - | - | 30A Verde | Rede de aquecimento do vidro |
| F24 | - | - | 15A Azul | Alimentação da unidade elétrica da transmissão automática |
| F30 | - | - | 20A Amarelo (selecionável pelo cliente, deslocado de F18) | Tomada de 12 V da área de carga traseira de alimentação constante da bateria |
| F81 | 60A Azul | - | - | 2018: Módulo da vela de incandescência 2019-2020: Módulo das velas de incandescência, alimentação da bateria DDCT SDU |
| F82 | - | 40A verde | - | Aquecedor do filtro do diesel |
| F83 | - | 40A verde | - | Ventoinha do AVAC |
| F84 | - | - | 30A Verde | Fonte de alimentação da tração a todas as rodas |
| F87 | - | - | 5A castanho claro | Alavanca de mudanças da transmissão automática |
| F88 | - | - | 7,5A castanho | Retrovisores exteriores aquecidos |
| F89 | - | - | 30A Verde | Vidro traseiro aquecido |
| F90 | - | - | 5A castanho claro | Sensor IBS (Estado da carga da bateria) |
| Fxx | - | - | 10A vermelho | Relé de controlo de duas baterias com transmissão NÃO DDCT |
| 7,5A castanho | 2019-2020: Relé de controlo de duas baterias com transmissão DDCT | |||
| F1 | - | - | 5A bege | Módulo de controlo do eixo de transmissão (4x4/AWD) |
| F2 | - | - | 10A vermelho | ECM - Deteção de início de diagnóstico |
| F3 | - | - | 2A cinzento | Controlo da direção Mod |

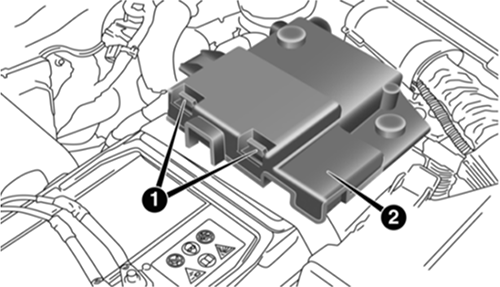

Unidade auxiliar (2019-2020)
| № | Maxi Fusível | Fusível de cartucho | Minifusível | Descrição |
|---|---|---|---|---|
| F01 | - | - | 20A amarelo | Alimentação do sensor de NOX |
| F02 | - | - | 10A vermelho | Alimentação do sensor PM |
| F03 | - | - | 15A Azul | Alimentação do módulo de SCR |
| F05 | - | 30A cor de rosa | - | Alimentação de relé de ATS |
| F06 | - | 40A castanho claro | - | Alimentação do módulo de SCR |
| № | HC Micro ISO | Descrição |
|---|---|---|
| R1 | 30A | Relé de ATS |
| R2 | 30A | Relé de SCR |
Caixa de fusíveis da área de carga traseira

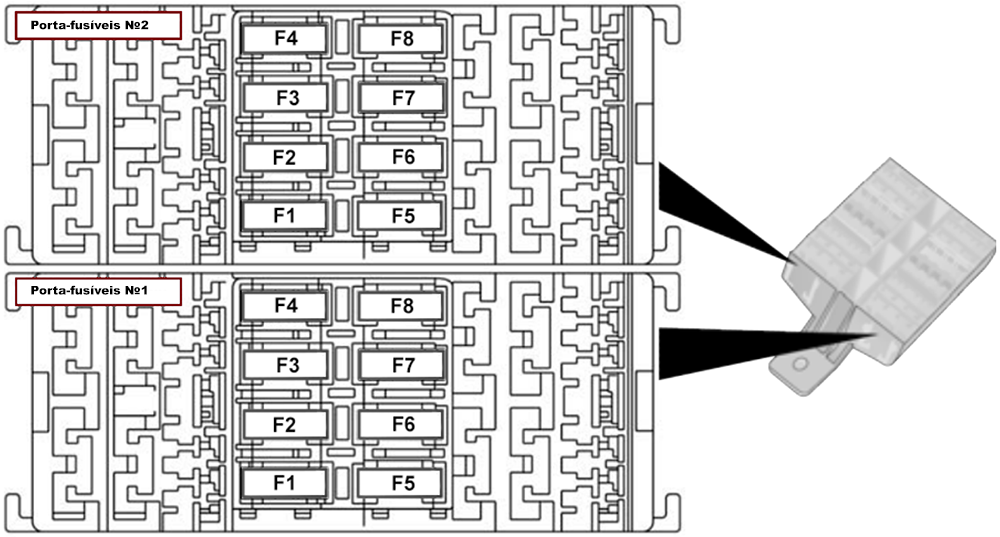

Os fusíveis podem estar contidos em duas unidades. O porta-fusíveis № 1 está localizado mais perto da traseira do veículo e o porta-fusíveis № 2 (se equipado com reboque de atrelado) está localizado mais perto da dianteira do veículo.

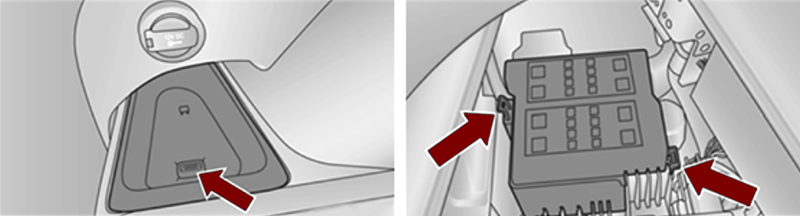

- Para aceder aos fusíveis, retire a porta de acesso do painel traseiro esquerdo da área de carga traseira.
- Para remover a tampa dos fusíveis, prima patilhas e levante-as.
Diagrama de fusíveis
| № | Minifusível | Descrição |
|---|---|---|
| F1 | 30A Verde | Inversor de potência |
| F2 | 30A Verde | Memória do banco |
| F3 | 20A Amarelo | Teto de abrir - Se equipado |
| F4 | 30A Verde | Banco elétrico (lado do passageiro) |
| F5 | 30A Verde | Banco elétrico (lado do condutor) |
| F6 | 7,5A castanho | Apoio lombar elétrico (bancos elétricos) |
| F7 | 15A Azul | Volante aquecido / Bancos ventilados |
| F8 | 20A Amarelo | Bancos aquecidos |
| F1 | 10A vermelho | 2018: Controlador da iluminação exterior no atrelado 2019-2020: Alimentação IGN TTM |
| F5 | 15A Azul | Controlador das luzes exteriores (lado do condutor) |
| F6 | 15A Azul | Controlador das luzes exteriores (lado do passageiro) |
| F7 | 10A vermelho | Alimentação de bateria auxiliar TTM |
| F01 | 30A Verde (Maxi) | Porta da Bagageira Elétrica |
| F02 | 25A transparente (ATO / Uni-Val) | Sistema de áudio HIFI |
