Índice:
Diagramas de fusíveis, localização das caixas de fusíveis para Jaguar XJ (X351; 2016, 2017, 2018, 2019).
Substituindo fusíveis
Verifique se há uma ruptura no fio no interior do fusível. Se o fio no interior do fusível estiver rompido, o fusível está queimado e precisa ser substituído. Se o fio estiver intacto, consulte uma concessionária/oficina autorizada. Se o fusível de reposição estourar após a instalação, será necessário que uma concessionária / oficina autorizada verifique o sistema. A não observância dessas orientações pode causar mais dano ao veículo.
Atenção!
- Sempre desligue o sistema de ignição e o circuito elétrico afetado, antes de substituir um fusível. Se isso não for feito, pode resultar em danos ao veículo.
- Coloque fusíveis de reposição aprovados com a mesma classificação e tipo ou fusíveis que correspondam às especificações. Utilizar um fusível incorreto pode resultar em danos ao sistema elétrico do veículo e em incêndio.
- Os relés e fusíveis não descritos no Manual do Proprietário só devem ser substituídos por pessoas qualificadas.
Compartimento dos passageiros
Caixa de fusíveis do compartimento do passageiro: A caixa de fusíveis é acessada através da tampa traseira atrás do apoio de braço central.
Descrição dos fusíveis
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | 5 | 2016: RF-RX, IMS, Sistema de Monitoramento de Pressão dos Pneus (TPMS). 2017-2019: Receptor de radiofrequência (RF) Sensores de alarme. Sistema de Monitoramento de Pressão dos Pneus (TPMS). |
| 2 | - | - |
| 3 | - | - |
| 4 | 5 | Módulo de gateway Databus. |
| 5 | 5 | 2016: Módulo de Controle Dinâmico de Estabilidade (DSC), Taxa de inclinação, sensor do ângulo de direção. 2017-2019: Controle de estabilidade. |
| 6 | 5 | Caixa de fusíveis do compartimento do motor. |
| 7 | 20 | 2016: Controle da temperatura traseira. 2017-2019: Assento com controle de temperatura do lado esquerdo |
| 8 | 30 | Assento do passageiro dianteiro. |
| 9 | 5 | Freio de Estacionamento Elétrico (EPB). |
| 10 | 5 | Suspensão a ar. |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | 5 | Interruptor do pedal de freio. |
| 15 | 30 | Desembaçador traseiro. |
| 16 | 5 | Controle de direção. |
| 17 | 5 | Sistemas de veículo sem chave. |
| 18 | - | - |
| 19 | 5 | Sistema de gerenciamento do motor. |
| 20 | 10 | Volante aquecido. |
| 21 | 5 | 2016: Sensor do ar condicionado, console suspenso dianteiro, módulo de controle de temperatura duplo dianteiro e sensor de neblina. 2017-2019: Assentos de temperatura. Volante. Painel de mídia traseiro do console central. Sensores de alarme. Sensor de neblina. |
| 22 | 5 | 2016: Módulo de controle da transmissão, E-Diff, Seletor Jaguar Drive. 2017-2019: Módulo de controle da transmissão. Diferencial traseiro. Interruptores do console central. Seletor de marchas. |
| 23 | 5 | Nivelamento dos faróis. |
| 24 | 5 | 2016: Conjunto de faróis dianteiros e traseiros do lado direito. 2017-2019: Faróis de neblina dianteiros do lado direito. |
| 25 | 5 ou 10 | 2016: Conjunto de faróis dianteiros e traseiros do lado esquerdo. 2017-2019: Faróis de neblina dianteiros do lado esquerdo. |
| 26 | - | - |
| 27 | - | - |
| 28 | 20 | 2016: Módulo de controle de temperatura do assento traseiro. 2017-2019: Assento com controle de temperatura do lado direito |
| 29 | 20 | 2016: Módulo de controle de temperatura do assento traseiro. 2017-2019: Assento do motorista com controle de temperatura. Assento aquecido do motorista. |
| 30 | 25 | 2016: Módulo da porta do passageiro. 2017-2019: Interruptores da porta do passageiro dianteiro. |
| 31 | 5 | 2016: Sensor de chuva / luz. 2017-2019: Sensor de chuva. |
| 32 | 25 | 2016: Módulo da porta do condutor. 2017-2019: Interruptores da porta do motorista. |
| 33 | 20 | 2016: Módulo de controle de temperatura do assento dianteiro. 2017-2019: Assento do passageiro dianteiro com controle de temperatura. Assento aquecido do passageiro dianteiro. |
| 34 | 10 | Trava da tampa de abastecimento de combustível. |
| 35 | - | - |
| 36 | 5 | 2016: Sensor de inclinação / sonda reserva da bateria. 2017-2019: Dispositivo sonoro reserva da bateria. |
| 37 | 20 | Sistemas de veículo sem chave. |
| 38 | 15 | 2016: Sensor de inclinação / sonda reserva da bateria. 2017-2019: Lavador do para-brisa. |
| 39 | 25 | Interruptores da porta traseira esquerda. |
| 40 | 5 | 2016: Janela do condutor, Relógio, interruptores ao redor da tela Touchscreen, painel de temperatura traseiro, memória da porta do passageiro. 2017-2019: Janela da porta do motorista. Interruptor de memória da porta do motorista. Relógio. Interruptores do console central. Painel de controle da temperatura traseira. |
| 41 | - | - |
| 42 | 30 | Assento do motorista. |
| 43 | - | - |
| 44 | 25 | Interruptores da porta traseira direita. |
| 45 | 20 ou 30 | 2016: Conjunto de interruptores do assento do passageiro dianteiro. 2017-2019: Assento do passageiro dianteiro. |
| 46 | 20 ou 30 | Assento do motorista. |
| 47 | - | - |
| 48 | 20 ou 30 | Assento do motorista. |
| 49 | 5 | Nivelamento dos faróis do lado direito. |
| 50 | 5 | Nivelamento dos faróis do lado esquerdo. |
| 51 | 5 | Interruptores do volante. |
| 52 | 20 | Acendedor frontal. |
| 53 | 20 | Acendedor de cigarros traseiro. |
| 54 | - | - |
| 55 | 20 | Soquetes do acessório traseiro. |
| 56 | 10 | 2016: Módulo de controle do sistema de segurança, Sensor de ocupação. 2017-2019: Sistema de restrição suplementar (SRS). |
| 57 | 10 | 2016: Porta-luvas, luz do porta-luvas, console sobre a cabeça dianteiro e traseiro, luzes do quebra-sol, luzes de cortesia. 2017-2019: Gerenciamento de energia elétrica. JaguarSense. |
| 58 | 20 ou 30 | 2016: Módulo do assento traseiro direito. 2017-2019: Assentos do passageiro no banco de trás. |
| 59 | - | - |
| 60 | 5 | Dynamic Response. |
| 61 | 10 | 2016: Unidade da antena integrada, conjunto, ventilador do conjunto. 2017-2019: Imobilizador do motor. Painel de instrumentos. |
| 62 | 10 | Controle de temperatura. |
| 63 | 20 | Soquete do acessório dianteiro. |
| 64 | 15 | Toldo traseiro do lado esquerdo. |
| 65 | - | - |
| 66 | 5 | 2016: Diagnóstico de bordo. 2017-2019: Tomada de diagnóstico. |
| 67 | - | - |
| 68 | - | - |
| 69 | 15 | 2016: Veneziana traseira do lado direito. 2017-2019: Toldo traseiro do lado direito. |

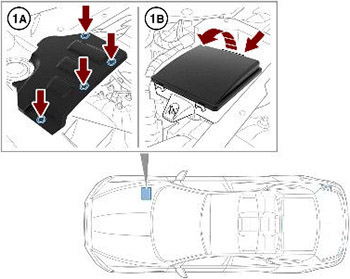

Compartimento do motor
- Solte as 4 fivelas e remova a tampa do motor para ter acesso à caixa de fusíveis.
- Remova a tampa da caixa de fusíveis.
Descrição dos fusíveis
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | - | - |
| 2 | 5 | Ventiladores do E-box e do motor. |
| 10 | Sistema de gerenciamento do motor. | |
| 3 | 25 | Sistema de gerenciamento do motor. |
| 4 | 30 | Bomba do lavador do para-brisa. |
| 5 | 20 | ECM (GTDI). |
| 40 | 2016: Alimentação elétrica principal para o módulo (gasolina). 2017-2019: Sistema de gerenciamento do motor. | |
| 6 | 40 | Aquecedor do para-brisa do lado direito. Limpadores aquecidos. |
| 7 | 30 | Módulo de controle de tração (AWD). |
| 8 | 10 | 2016: Sensor de oxigênio (gasolina e GTDI). 2017-2019: Sistema de gerenciamento do motor. |
| 5 | Montagem de motor ativo. | |
| 9 | 10 | 2016: Ventilador de arrefecimento do motor, gerenciamento do motor (gasolina e GTDI). 2017-2019: Sistema de gerenciamento do motor. |
| 10 | - | - |
| 11 | - | Sobressalente (gasolina e GTDI). |
| 12 | 20 | 2016: Banco A de sensores de oxigênio (gasolina e GTDI). 2017-2019: Sistema de gerenciamento do motor. |
| 10 | Sensores de gerenciamento do motor. | |
| 13 | 20 | 2016: Banco B de sensores de oxigênio (gasolina). 2017-2019: Sistema de gerenciamento do motor. |
| - | GTDI (sobressalente). | |
| 14 | 5 | 2016: Controle Adaptável do Percurso (ACC). 2017-2019: Piloto automático adaptativo. |
| 15 | 20 | 2016: Sensores de oxigênio (gasolina). 2017-2019: Sistema de gerenciamento do motor. |
| - | GTDI (sobressalente). | |
| 16 | - | Sobressalente. |
| 17 | - | - |
| 18 | 15 | Buzina. |
| 19 | 30 | Motor de partida. |
| 20 | 40 | Sistema de Freio Antibloqueio (ABS). |
| 21 | 25 | ABS. |
| 22 | 15 | Faróis do lado esquerdo. |
| 23 | 15 | Faróis do lado direito. |
| 24 | - | - |
| 25 | 15 | 2016: Bomba de água do intercooler - EWP (gasolina). 2017-2019: Sistema de gerenciamento do motor. |
| 26 | 40 | Motor do limpador. |
| 27 | 5 | 2016: Monitor. 2017-2019: Motor de partida. |
| 28 | 15 | Transmissão. |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
| 32 | 40 | Aquecedor do para-brisa do lado esquerdo. |
| 33 | - | Sobressalente. |
| 34 | - | - |
| 35 | 80 | Ventoinha de arrefecimento. |

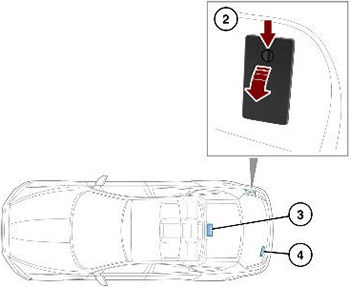

Compartimento de bagagem
Para acessar a caixa de fusíveis, levante o acabamento do assoalho do porta-malas.
Descrição dos fusíveis
*É recomendável que esses fusíveis recebam manutenção apenas em uma concessionária ou oficina autorizada.
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | 30 | Freio de Estacionamento Elétrico (EPB). |
| 2 | - | - |
| 3 | - | - |
| 4 | 5 | Tarifas de circulação de Cingapura. |
| 5 | - | - |
| 6 | 30 | Tampa elétrica do porta-malas. |
| 7 | - | - |
| 8 | 5 | Telemática. |
| 9 | - | - |
| 10 | - | - |
| 11 | 20 | 2016: Assento dianteiro aquecido. 2017-2019: Assento aquecido do passageiro dianteiro. Assento do passageiro dianteiro com controle de temperatura. |
| 12 | 10 | 2016: Lógica do movimento do assento e alimentação do interruptor. 2017-2019: Interruptores do assento dianteiro. Assento massageador dianteiro. |
| 13 | 10 | 2016: Lógica do assento traseiro. 2017-2019: Interruptores do assento traseiro. Assento massageador traseiro. |
| 14 | 20 | 2016: Assento aquecido do motorista. 2017-2019: Assento aquecido do motorista. Assento do motorista com controle de temperatura. |
| 15 | - | - |
| 16 | 10 | Sistemas do chassi. |
| 17 | 10 | 2016: Módulo de controle do chassi (suspensão a ar). 2017-2019: Suspensão a ar. |
| 18 | 10 | Sistema de entretenimento. |
| 19 | 30 | 2016: Bomba de combustível, módulo de controle da carroceria, LSD. 2017-2019: Bomba de combustível. |
| 20 | - | - |
| 21 | 10 | 2016: DiM. 2017-2019: Painel de instrumentos. |
| 22 | 10 | 2016: Módulo de controle dos faróis, Câmera, Assistente de mudança de faixa e confluência, Módulo de sensores de estacionamento , Retrovisor interno. 2017-2019: Faróis. Câmera. Assistência para se manter na faixa de rodagem Sensores de estacionamento, retrovisor interno. |
| 23 | 5 | 2016: Controle Adaptável do Percurso (ACC). 2017-2019: Piloto automático adaptativo. |
| 24 | 5 | Módulo de gateway Databus. |
| 25 | 5 | Suspensão a ar. |
| 26 | 20 | 2016: Assento com controle de temperatura traseiro direito. 2017-2019: Assento aquecido traseiro do lado direito. Assento com controle de temperatura do lado direito |
| 27 | 20 | 2016: Assento com controle de temperatura traseiro esquerdo. 2017-2019: Assento aquecido traseiro do lado esquerdo. Assento com controle de temperatura do lado esquerdo |
| 28 | - | - |
| 29 | - | - |
| 30 | 2 | 2016: VICS. 2017-2019: Coleta eletrônica de pedágio. |
| 31 | - | - |
| 32 | 30 | 2016: EPB esquerdo. 2017-2019: EPB. |
| 33* | 40 | 2016: Módulo E-diff. 2017-2019: Diferencial traseiro. |
| 34* | 40 | 2016: Motor do ventilador dianteiro. 2017-2019: Ventilador de aquecimento e ventilação. |
| 35* | 60 | 2016: Caixa de relés em inatividade. 2017-2019: Gerenciamento de energia elétrica. |
| 36* | 40 | 2016: Módulo do teto solar. 2017-2019: Teto solar. |
| 37* | 60 | Suspensão a ar. |
| 38* | 40 | 2016: Amp. de potência. 2017-2019: Módulo de controle da carroceria. |
| 39 | - | - |
| 1 | 15 | Touchscreen. |
| 2 | 10 | 2016: Amplificador, Relógio. 2017-2019: Relógio. Amplificador do sistema de áudio. Unidade de interface portátil. |
| 3 | - | - |
| 4 | 10 | Conexão e exibição do telefone, Navegação, TV. |
| 5 | 15 | 2016: Módulo do sistema de áudio integrado. 2017-2019: Sistema de entretenimento. |
| 6 | 15 | 2016: Sistema de entretenimento traseiro. 2017-2019: Sistema de entretenimento. |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | 15 | 2016: Módulo de ventilação e aquecimento. 2017-2019: Aquecimento e ventilação. |
| 16 | - | - |
