Diagramas de fusíveis e relés, localização das caixas de fusíveis para Hyundai Veracruz (2007, 2008, 2009, 2010, 2011).
Substituindo fusíveis
Se alguma das luzes, acessórios ou controles do veículo não funcionar, verifique o fusível apropriado. Se um fusível queimar, o filamento interno do fusível derreterá.
Atenção!
- Desligue a chave de ignição e todos os interruptores.
- Nunca substitua um fusível por outro que não seja da mesma capacidade.
- Um fusível de maior capacidade pode causar danos e um possível incêndio.
- Nunca instale um pedaço de fio em vez do fusível apropriado, ainda que em circunstâncias provisórias. Isso pode causar danos à toda a fiação e um possível incêndio.
- Não use uma chave de fenda ou qualquer outro objeto de metal para remover os fusíveis, pois isso pode causar um curto circuito e danificar o sistema.

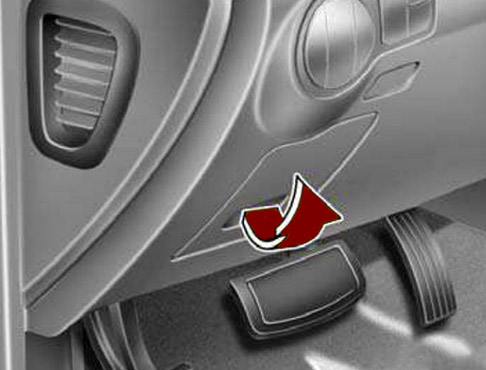

Compartimento dos passageiros
Descrição dos fusíveis
| FUSÍVEL | A | COMPONENTES PROTEGIDOS |
|---|---|---|
| AUDIO 2 | 10A | Áudio, relé da tomada elétrica do console e traseira, relógio digital, BCM |
| C/LIGHTER | 15A | Acendedor de cigarros dianteiro e tomada elétrica |
| A/BAG 2 | 10A | - |
| A/BAG 1 | 15A | Módulo de controle SRS |
| A/BAG IND | 10A | Painel de instrumentos, luz indicadora do air bag |
| B/UP LP | 10A | Relé da luz de ré, TCM, espelho retrovisor com sistema de escurecimento automático, aviso sonoro de assistência de estacionamento |
| CUISE | 10A | Interruptor multifunção, módulo imobilizador PIC, interruptor do aquecimento do banco do motorista / passageiro |
| ATM CONT | 10A | ECM, BCM (módulo de controle da carroceria), unidade de controle do motor 4WD, interruptor multifunção, módulo de controle semi-ativo do motor (se equipado) |
| CLUSTER | 10A | Painel de instrumentos, alternador, BCM, módulo imobilizador PIC |
| START | 10A | Relé do alarme antifurto, módulo de controle da porta traseira elétrica |
| EPS | 10A | BCM, reostato, interruptor principal dos vidros elétricos |
| A/CON | 10A | Módulo de controle do A/C dianteiro, relé do ventilador, módulo de controle do A/C traseiro, relé do A/C traseiro, sensor de chuva, módulo de controle do teto solar, espelho retrovisor com sistema de escurecimento automático |
| FR S/HTR | 15 A | Interruptor do aquecimento do banco do motorista / passageiro |
| RR S/HTR | 15 A | - |
| IMS | 10A | Módulo de controle IMS, módulo ajustável e telescópico, relé de aquecimento PTC, módulo de controle da porta traseira elétrica |
| H/LP, AQS | 10A | Relé do farol baixo, sensor AQS |
| FR WASHER | 15A | Relé do limpador dianteiro, relé do lavador dianteiro |
| RR WIPER | 15A | Módulo de controle do limpador traseiro, motor do limpador traseiro |
| TAIL LH | 10A | Farol do lado esquerdo, luzes combinadas traseiras do lado esquerdo, relé do farol dianteiro de neblina, luz da placa de licença |
| TAIL RH | 10A | Farol do lado direito, luzes combinadas traseiras do lado direito, luz do porta-luvas, iluminação |
| DR LOCK | 20A | Interruptor principal dos vidros elétricos, relé da porta traseira elétrica, atuador da porta traseira elétrica |
| STOP LP | 15A | Interruptor da luz de freio |
| ADJ-PEDAL | 15A | - |
| H/LP WASHER | 20A | Interruptor do lavador dos faróis |
| FUEL LID | 15A | Interruptor da tampa de abastecimento de combustível |
| RR FOG | 15A | Relé da lanterna traseira de neblina |
| FR WIPER | 30A | Motor do limpador dianteiro |
| TILT & TELE | 15A | Módulo ajustável e telescópico |
| DRL | 15A | Módulo de controle DRL |
| P/WHW LH | 25A | Vidro elétrico de segurança do motorista ECM, interruptor do vidro elétrico traseiro lado esquerdo |
| P/WHW RH | 25A | Interruptor do vidro elétrico dianteiro / traseiro lado direito |
| MIRR HTD | 10A | Desembaçador do retrovisor externo elétrico do lado esquerdo / direito, desembaçador do vidro traseiro |
| P/SEAT | 30A | Módulo de controle IMS, interruptor de ajuste do banco do motorista / passageiro |
| KEY SOL | 10A | Solenóide de travamento da chave ATM, unidade de controle do motor 4WD, aviso sonoro de marcha a ré, trava mecânica da coluna de direção PIC |
| DEICER | 15A | Relé do desmbaçador do pára-brisa |
| S/ROOF | 15A | Módulo de controle do teto solar |
| RSE SMART KEY | 10A | Módulo imobilizador PIC |
| AUDIO1 (MEMORY FUSE) | 15A | Áudio |
| ROOM LP (MEMORY FUSE) | 15A | Painel de instrumentos, interruptor principal dos vidros elétricos, luz de cortesia da porta, luz interna, conector da linha de dados, BCM, interruptor de advertência das portas |
| SPARE | 10A | Fusível sobressalente |
| SPARE | 15A | Fusível sobressalente |
| SPARE | 20A | Fusível sobressalente |
| SPARE | 30A | Fusível sobressalente |

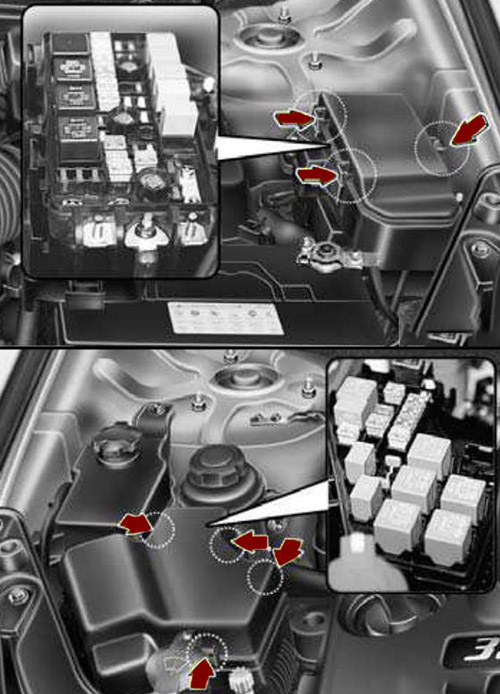

Compartimento do motor
Descrição dos fusíveis
| FUSÍVEL | A | COMPONENTES PROTEGIDOS |
|---|---|---|
| IGN 1 | 40A | Interruptor de ignição (ACC, IG 1) |
| IGN 2 | 40A | Relé de partida, interruptor de ignição (IG 2, START) |
| l/P B+1 | 50A | Fusível (DR LOCK 20A,STOP LP 15A, TAIL LH / RH 10A) |
| l/P B+2 | 50A | Fusível (P/SEAT 30A, KEY SOL 10A, SUNROOF 15A, RSE/SMART KEY 10A, DEICER 15A, fusível de memória (AUDIO1 15A, ROOM LP 15A) |
| P/WDW | 40A | Fusível (P/WDW LH/RH 25A) |
| BLOWER | 40A | Relé do ventilador |
| RR HTD | 40A | Relé do desembaçador do vidro traseiro, fusível (MIRR HTD 10A) |
| ECU | 30A | Relé do controle do motor ( ECU DSL 20A / IGN COIL 20A, ECU2 10A, SNSR1 15A, SNSR2 15A, SNSR3 15A) |
| ABS 1 | 40A | Módulo de controle ABS / ESP, conector de verificação |
| ABS 2 | 40A | Módulo de controle ABS / ESP, conector de verificação |
| TCU 1 | 15A | TCM |
| TPMS | 10A | Solenóide de controle semi-ativo do motor |
| B/ALARM | 10A | Relé do alarme antifurto |
| F/PUMP | 20A | Relé da bomba de combustível |
| T/SIG | 15A | BCM |
| A/CON | 10A | Relé do A/C |
| ECU1 | 10A | ECM (GSL) |
| IG COIL(GSL) | 20A | Bobinas de ignição 1 a 6, condensador |
| SNSR1 (GSL) | 15A | ECM (GSL), sensor de massa de ar, válvula de controle de óleo, módulo do imobilizador, PCSV, VIV |
| SNSR2(GSL) | 15A | Relé da bomba de combustível, sensores de oxigênio 1 a 4 |
| SNSR3(GSL) | 10A | Injetores 1 a 6, relé do ventilador de arrefecimento / condensador, relé do A/C |
| ECU2 | 10A | ECM (GSL) |
| ECU DSL | 20A | ECM (DSL), relé 1 do aquecedor PTC (DSL) (se equipado) |
| SNSR 1 (DSL) | 15A | Unidade medidora de combustível, atuador EGR, módulo do imobilizador, atuador EVGT |
| SNSR 2 (DSL) | 15A | Relé da bomba de combustível, válvula de controle da pressão do combustível no "common rail" |
| SNSR 3(DSL) | 10A | Relé do ventilador de arrefecimento / condensador, relé do A/C, sensor lambda |
| ECU 2 (DSL) | 10A | Interruptor da luz de freio (DSL) |
| H/LP LO RH | 15A | Relé do farol baixo do lado direito |
| H/LP LO LH | 15A | Relé do farol baixo do lado esquerdo |
| H/LP HI | 20A | Relé do farol alto |
| FR FOG | 15A | Relé do farol dianteiro de neblina |
| HORN | 15A | Relé da buzina |
| ABS | 10A | Módulo de controle ABS / ESP, interruptor ESP |
| DIAG | 10A | Conector de verificação |
| ECU 3 | 10A | ECM |
| TCU2 / GLOW | 10A | TCM, interruptor da luz de freio (GSL), módulo de controle de preaquecimento (DSL), sensor de advertência do filtro de combustível (DSL), sensor de fluxo de ar |
| SHUNT CONN | - | Conector “Shunt” |
Gasolina
| FUSÍVEL | A | COMPONENTES PROTEGIDOS |
|---|---|---|
| l/P BOX B+3 | 40A | Fusível (RR FOG 15A, FUEL LID 15A, FR WIPER 30A, TILT & TELE 15A) |
| C/FAN | 40A | Relé do ventilador do condensador #1 |
| R/FAN | 40A | Relé do ventilador de arrefecimento |
| P T/GATE | 30A | Módulo de controle da porta traseira elétrica |
| RR BLOWER | 20A | Relé do A/C traseiro |
| AMP | 30A | Amplificador JBL (se equipado) |
| P/OUTLET | 30A | Relé da tomada elétrica do console e traseira |
Diesel
| FUSÍVEL | A | COMPONENTES PROTEGIDOS |
|---|---|---|
| GLOW | 80A | Módulo de controle de preaquecimento |
| PTC HTR1 | 50A | Relé de aquecimento PTC #1 |
| PTC HTR2 | 50A | Relé de aquecimento PTC #2 |
| PTC HTR3 | 50A | Relé de aquecimento PTC #3 |
| F/FILTER | 30A | Relé de aquecimento do filtro de combustível |
| l/P BOX B+3 | 40A | Fusível (RR FOG 15A, FUEL LID 15A, FR WIPER 30A, TILT & TELE 15A) |
| C/FAN | 40A | Relé do ventilador do condensador #1 |
| R/FAN | 40A | Relé do ventilador de arrefecimento |
| P T/GATE | 30A | Módulo de controle da porta traseira elétrica |
| RR BLOWER | 20A | Relé do A/C traseiro |
| AMP | 30A | Amplificador JBL (se equipado) |
| P/OUTLET | 30A | Relé da tomada elétrica do console e traseira |
| AC INVERTER | 30A | - |

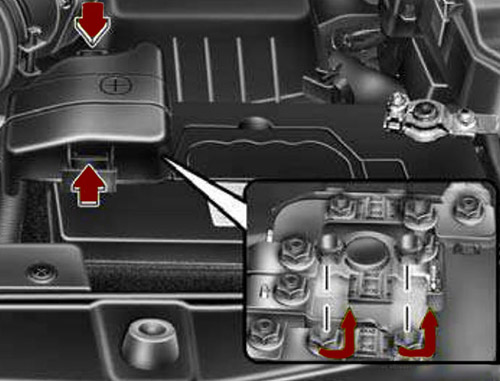

Fusível principal
Se o fusível principal estiver queimado, ele deverá ser removido conforme as instruções a seguir:
- Desconecte o cabo negativo da bateria.
- Remova as porcas mostradas na figura acima.
- Substitua o fusível por um novo de mesma capacidade.
- Reinstale na ordem inversa à da remoção.
